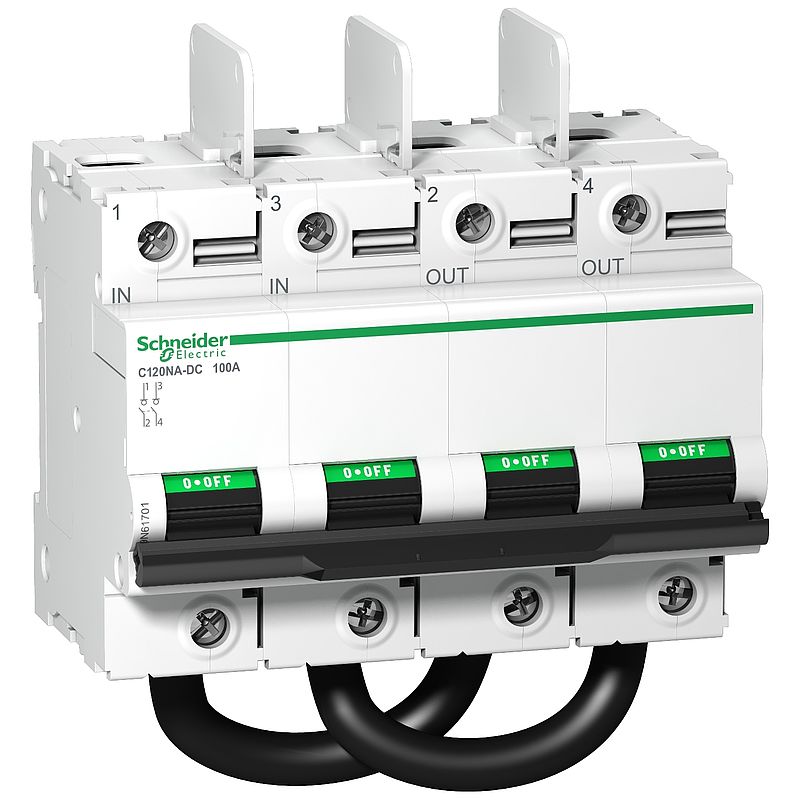

Lasttrennschalter C120NA-DC, 2P, 100A, 1.000V DC, Anschlüsse oben

A9N61701

Materialpreisgruppe : D1

409,00 €

EAN Code: 3606480654657

Jetzt kaufen

Hauptdokumente

Produktdatenblatt	Download
Declaration of Conformity (Sustainability)	Download
CAD	Download
Circularity Profile	Download
Environmental Disclosure	Download
Declaration of conformity	Download
Catalog	Download
Certificate	Download

Hauptmerkmale
Schaltanwendung	Photovoltaikwechselrichterschutz Photovoltaik-PV-Anlage
Baureihe	Acti9
Baureihe	C120
Produkt- oder Komponententyp	Lasttrennschalter
Produktname	C120
Kurzbezeichnung des Geräts	C120NA-DC
Beschreibung der Pole	2P
Nutzungskategorie	DC-21B
Eignung für Isolation	Ja entspricht EN/IEC 60947-3
Zusatzmerkmale
Nennbetriebsstrom Ie	100 A DC-21B 1.000 V DC
[Ui] Bemessungs-Isolationsspannung	1000 V DC
[Uimp] Bemessungs-Stoßspannungsfestigkeit	6 kV
Steuerungstyp	Kippschalter
Lokale Signalisierung	ON/OFF-Anzeige
Montagemodus	Aufsteckbar
Montagehalterung	DIN-Schiene
9-mm-Raster	12
Höhe	138,3 mm
Breite	108 mm
Tiefe	74,4 mm
Produktgewicht	0,96 kg
Farbe	Weiß
Mechanische Lebensdauer	20000 Zyklen
Elektrische Lebensdauer	300 Zyklen
Anschlüsse - Klemmen	Vorverdrahtetes Kabel (Unterseite) Tunnelklemme (oben) 35…50 mm² fest Tunnelklemme (oben) 25…35 mm² flexibel
Drahtabisolierungslänge	15 mm
[M] Anzugsdrehmoment	3,5 Nm
Kompatibilitätscode	C120NA-DC
Montage
Normen	EN/IEC 60947-3
Verschmutzungsgrad	2
Umgebungstemperatur bei Betrieb	-25…70 °C
Umgebungstemperatur bei Lagerung	-40…85 °C
Verpackungseinheiten
VPE 1 Art	PCE
Anzahl der Geräte pro Packung	1
Verpackungsgewicht (Lbs)	968,000 g
VPE 1 Höhe	8,100 cm
VPE 1 Breite	15,300 cm
VPE 1 Länge	15,500 cm
VPE 2 Art	S03
VPE 2 Menge	8
VPE 2 Gewicht	8,118 kg
VPE 2 Höhe	30,000 cm
VPE 2 Breite	30,000 cm
VPE 2 Länge	40,000 cm
Vertragliche Gewährleistung
Garantie (in Monaten)	18

Nachhaltigkeit

Frei von giftigen Schwermetallen	Ja
Quecksilberfrei	Ja
Verpackung ohne Kunststoff	Nein
Verpackung mit Recycling-Karton	Ja
SCIP-Nummer	0b3bf5e2-153f-4573-8bfa-c57afa160c15
Rücknahme	Ja
Sustainable packaging	Nein
WEEE-Kennzeichnung	Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen.
EU-RoHS-Richtlinie	https://download.schneider-electric.com/files?p_Doc_Ref=A9N61701_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29
REACh-Verordnung	https://download.schneider-electric.com/files?p_Doc_Ref=A9N61701_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29
Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle	Product contains halogen above thresholds
Silikonfrei	Nein
