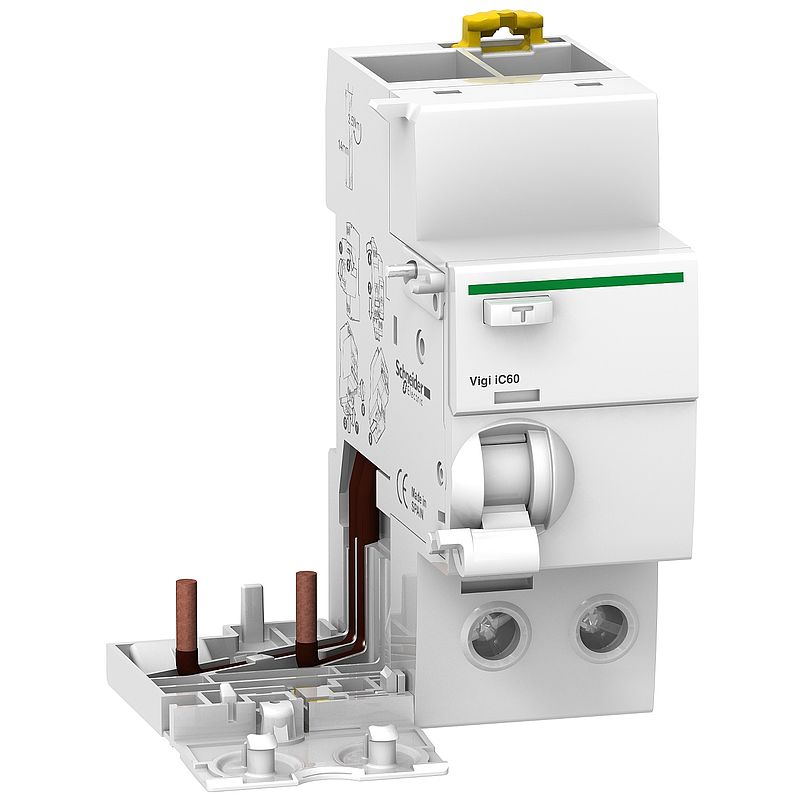

FI-Block Vigi iC60L, 2P, 63A, 300mA, Typ A selektiv, SI
A9V65263
Materialpreisgruppe
: D8
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of conformity
|
Download |
|
Environmental Disclosure
|
Download |
|
Instruction sheet
|
Download |
|
CAD
|
Download |
|
User guide
|
Download |
|
Certificate
|
Download |
|
Catalog
|
Download |
|
Offer Marketing Illustration
|
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
Dieses Produkt ist kompatibel mit
Leistungsschalter: Kompatible Produkte
Leistungsschalter (2)
Drahtlose Sensoren: Kompatible Produkte
Drahtlose Sensoren (1)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Acti9 |
| Produkt- oder Komponententyp | Zusätzliche Fehlerstrom-Schutzeinrichtungen |
| Kurzbezeichnung des Geräts | Vigi iC60 |
| Beschreibung der Pole | 2P |
| [In] Bemessungsstrom | 63 A |
| Erdschlussempfindlichkeit | 300 mA |
| Erdschlussschutz Zeitverzögerung | Selektiv |
| Differenzstromschutztyp | Typ A-SI (Superimmunisiert) |
| Netzwerktyp | AC |
| Netzwerkfrequenz | 50/60 Hz |
| [Ue] Bemessungs-Betriebsspannung | 230 - 415 V |
| Normen | EN/IEC 61009-1 |
| 9-mm-Raster | 4 |
| Produktname | Acti9 Vigi iC60 |
| [In] Bemessungsstrom | 63 A |
| Erdschlussempfindlichkeit | 300 mA |
| [Ue] Bemessungs-Betriebsspannung | 230 - 415 V | Zusatzmerkmale |
| Geräteposition im System | Abgang |
| Fehlerstrom-Auslösetechnik | Spannungsunabhängig |
| [Ui] Bemessungs-Isolationsspannung | 500 V AC 50/60 Hz entspricht IEC 60947-2 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 6 kV entspricht IEC 60947-2 |
| Kompatible Produktfamilie | Acti9 iC60 Acti9 Reflex iC60 |
| Produktkompatibilität | Einzelklemme |
| Lokale Signalisierung | Auslöseanzeige |
| Montagemodus | Aufsteckbar |
| Montagehalterung | DIN-Schiene |
| elektrischer Anschluss für LS-Schalter | Mit Schrauben |
| Kompatibilität von Kammschienen und Verteilerblöcken | Unten: ja |
| Höhe | 91 mm |
| Breite | 72 mm |
| Tiefe | 73,5 mm |
| Produktgewicht | 0,165 kg |
| Anschlüsse - Klemmen | Tunnelklemmen Unterseite für 1 Kabel(n) 1…35 mm² fest ohne Kabelende Tunnelklemmen Unterseite für 1 Kabel(n) 1…25 mm² flexibel ohne Kabelende Tunnelklemmen Unterseite für 1 Kabel(n) 1…25 mm² flexibel mit Kabelende |
| Drahtabisolierungslänge | 14 mm für unten Verbindung |
| [M] Anzugsdrehmoment | 3,5 Nm unten | Montage |
| Schutzart (IP) | IP20 entspricht IEC 60529 IP40 (modulares Gehäuse) entspricht IEC 60529 |
| Verschmutzungsgrad | 3 entspricht IEC 60947-2 |
| Elektromagnetische Verträglichkeit | 8/20 µs Impulswiderstand, 3.000 A entspricht IEC 61009-1 |
| Umgebungstemperatur bei Betrieb | -25…60 °C |
| Umgebungstemperatur bei Lagerung | -40…85 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 165,0 g |
| VPE 1 Höhe | 7,7 cm |
| VPE 1 Breite | 8,8 cm |
| VPE 1 Länge | 11,4 cm |
| VPE 2 Art | S03 |
| VPE 2 Menge | 27 |
| VPE 2 Gewicht | 4,868 kg |
| VPE 2 Höhe | 30 cm |
| VPE 2 Breite | 30 cm |
| VPE 2 Länge | 40 cm | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
Quecksilberfrei
|
Ja |
| Circular Econmomy-Eignung | Keine besonderen Recycling-Verfahren erforderlich |
| SCIP-Nummer | B078722f-7853-4e1e-a05b-29638f57b0ab |
| Verpackung ohne Kunststoff | Ja |
| Verpackung mit Recycling-Karton | Nein |
| Rücknahme | Ja |
| CO2-Bilanz (kg CO2 eq.) | 5 |
| Total lifecycle Carbon footprint | 5 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 1.0386316553588824 |
| CO₂-Fußabdruck der Herstellungsphase [A1 bis A3] | 1 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 0.032153016674792534 |
| CO₂-Fußabdruck der Distributionsphase [A4] | 0 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 0.032875177313370654 |
| CO₂-Fußabdruck der Installationsphase [A5] | 0 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 3.963838609707238 |
| CO₂-Fußabdruck der Nutzungsphase [B2, B3, B4, B6] | 4 kg CO2 eq. |
| Sustainable packaging | Nein |
| Carbon footprint of the end-of-life phase [C1 to C4] | 0.3013809044094746 |
| CO₂-Fußabdruck der End-of-Life-Phase [C1 bis C4] | 0.3 kg CO2 eq. |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| Recyclingfähigkeitspotential in % | 28 |
| EU-RoHS-Richtlinie | https://download.se.com/files?p_Doc_Ref=A9V65263_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| REACh-Verordnung | https://download.se.com/files?p_Doc_Ref=A9V65263_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | Produkt mit halogenfreien Kunststoffteilen |
| PVC-frei | Ja |
| POP-Richtlinie | https://download.se.com/files?p_Doc_Ref=A9V65263_POP_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| PFAS-Verordnung der OECD | https://download.se.com/files?p_Doc_Ref=A9V65263_OECD_PFAS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| Schiffsrecycling-Richtlinie | https://download.se.com/files?p_Doc_Ref=A9V65263_SHIP_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
