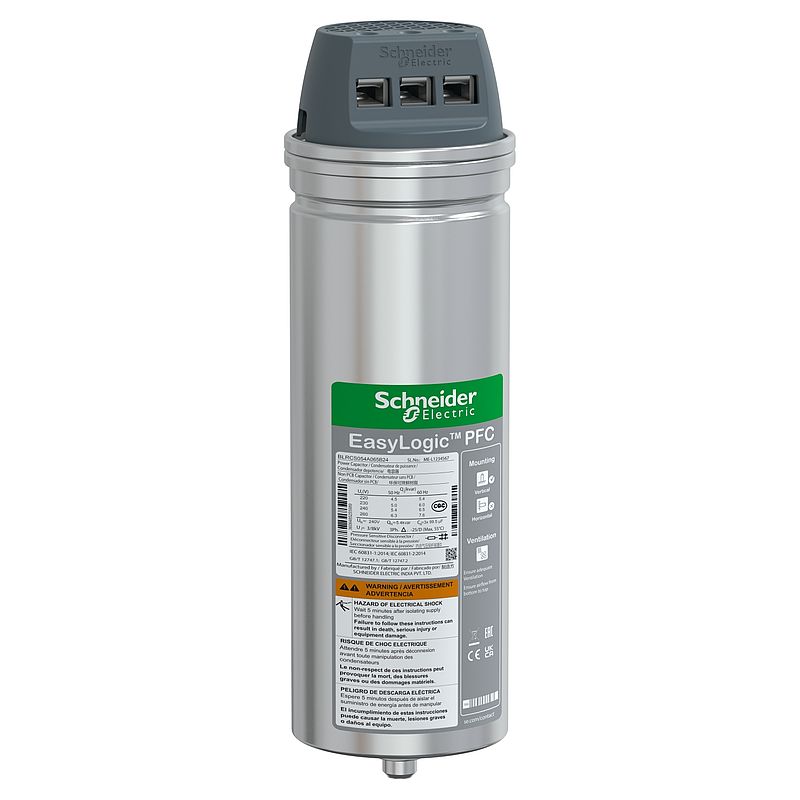

VarplusCan SDuty-Kondensator, 5,4/6,5 kvar, 240V, 50/60Hz
BLRCS054A065B24
Materialpreisgruppe
: DL
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Declaration of conformity
|
Download |
|
Technical Drawing
|
Download |
|
Instruction sheet
|
Download |
|
Catalog
|
Download |
|
CAD
|
Download |
|
Circularity Profile
|
Download |
|
Environmental Disclosure
|
Download |
|
Certificate
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | EasyLogic |
| Produktname | EasyLogic PFC Capacitor |
| Produkt- oder Komponententyp | Standardbetriebskondensator |
| Netzwerkfrequenz | 50/60 Hz |
| Name der Reihe | EasyLogic PFC-Kondensator |
| Oberschwingungsgehalt im Netz | <= 10 % |
| Elektrische Parameter | 5,4 kvar 240 V 50 Hz 6,5 kvar 240 V 60 Hz 6,3 kvar 260 V 50 Hz 7,6 kvar 260 V 60 Hz |
| Max. zulässige Spannung | 1,1 x Un (8 Stunden über 24 Stunden) |
| Dauerüberstromfestigkeit | 1,5 x In |
| Bemessungsspannung | 240…260 V AC 50/60 Hz | Zusatzmerkmale |
| Dielektrische Verluste | < 0,2 W/kvar |
| Leistungsverluste | < 0,5 W/kVAr |
| Kondensator-Toleranz | -5 % bis 10 % |
| Spannungsprüfung | 2,15 x Un AC zwischen den Klemmen für 10 s <= 660 V - 3 kV AC zwischen Klemme und Behälter für 10 s >= 660 V - 6 kV AC zwischen Klemme und Behälter für 10 s |
| Einschaltstrom | 200 x In |
| Max. Schaltvorgang pro Jahr | 5000 |
| Lebensdauer in Stunden | 100000 h |
| Dielektrisches Material | Metallisierte Polypropylenfolie mit Zn/Al-Legierung, |
| Imprägnierungsmaterial | Nicht-PCB weiches PUR-Harz Biologisch abbaubar |
| Installationstyp | Innenmontage |
| Anschlüsse - Klemmen | Doppelte Faston-Klemme |
| Montagemodus | Vertikal |
| Durchmesser | 70 mm |
| Höhe | 245 mm |
| Produktgewicht | 1,1 kg | Montage |
| Normen | IEC 60831-2 IEC 60831-1 |
| Schutzart (IP) | IP20 |
| Betriebshöhe | 2.000 m |
| Temperaturklasse | D |
| Umgebungstemperatur bei Betrieb | -25…55 °C |
| Relative Luftfeuchtigkeit | 95 % | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| VPE 1 Höhe | 28,5 cm |
| VPE 1 Breite | 11 cm |
| VPE 1 Länge | 11,8 cm |
| Verpackungsgewicht (Lbs) | 1,3 kg |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 2 |
| VPE 2 Höhe | 29 cm |
| VPE 2 Breite | 29 cm |
| VPE 2 Länge | 39 cm |
| VPE 2 Gewicht | 7,5 kg |
| VPE 3 Art | S03 |
| VPE 3 Menge | 6 |
| VPE 3 Höhe | 30 cm |
| VPE 3 Breite | 30 cm |
| VPE 3 Länge | 40 cm |
| VPE 3 Gewicht | 9,5 kg | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Nachhaltigkeit
| Frei von REACh-SVHC | Ja |
EU-RoHS-Richtlinie
|
Konform EU-RoHS-Deklaration |
| Verpackung ohne Kunststoff | Ja |
| Verpackung mit Recycling-Karton | Ja |
| Rücknahme | Ja |
| Eingesparte und vermiedene Produktbeiträge | Yes |
| CO2-Bilanz (kg CO2 eq.) | 104 |
| Total lifecycle Carbon footprint | 104 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 15.613780730279345 |
| CO2 Fußabdruck am Ende der Betriebsdauer | 16 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 2.4277438188423113 |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | 2 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 0.0063439093861761865 |
| CO2 Fußabdruck während der Einrichtung | 0 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 81.13988266728444 |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 81 kg CO2 eq. |
| Sustainable packaging | Nein |
| Carbon footprint of the end-of-life phase [C1 to C4] | 4.900792512751084 |
| Carbon footprint of the end-of-life phase [C1 to C4] | 5 kg CO2 eq. |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
