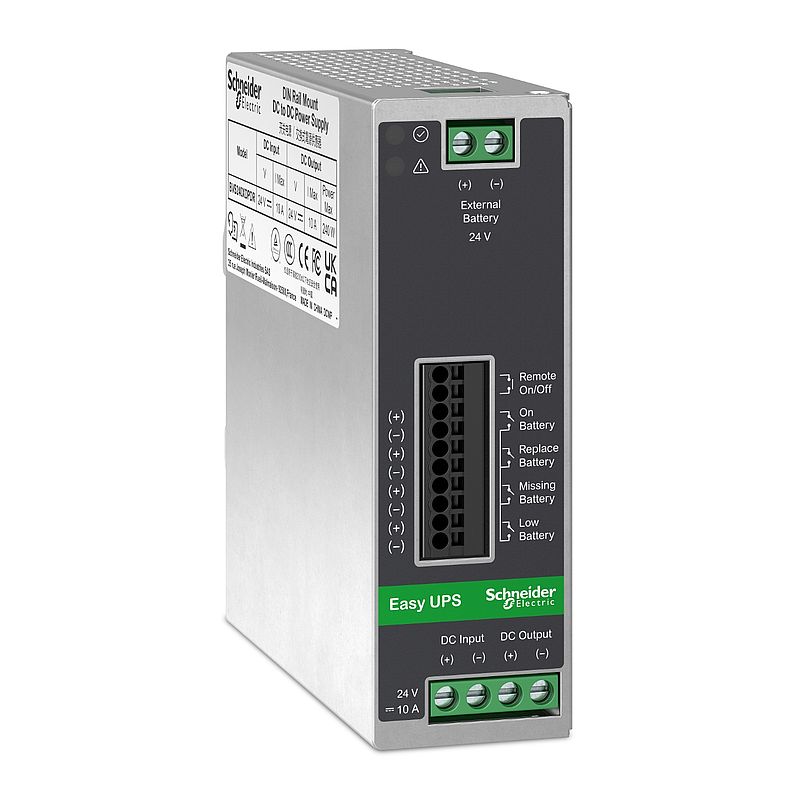

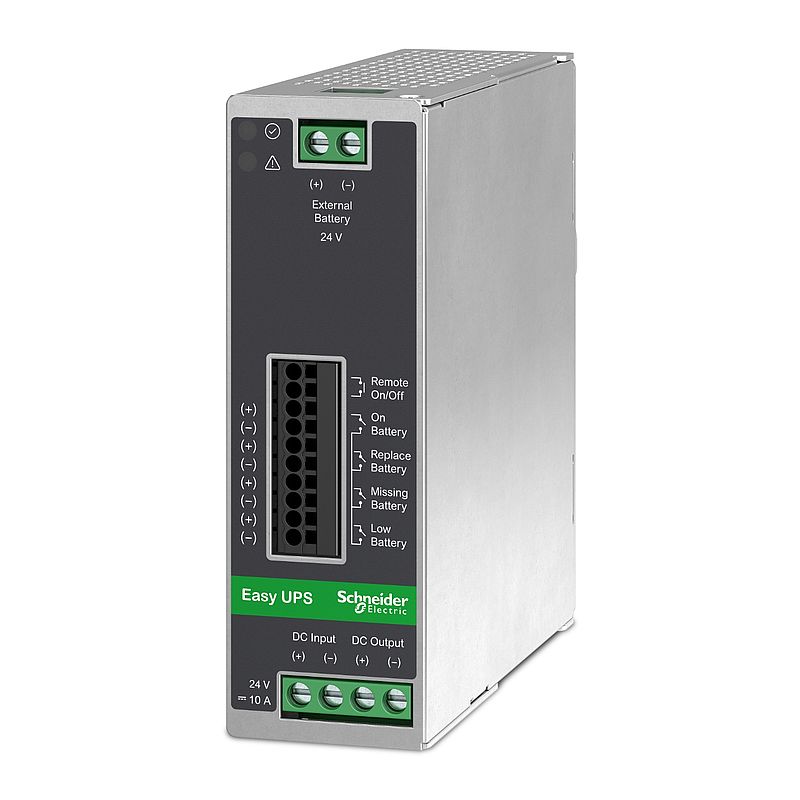

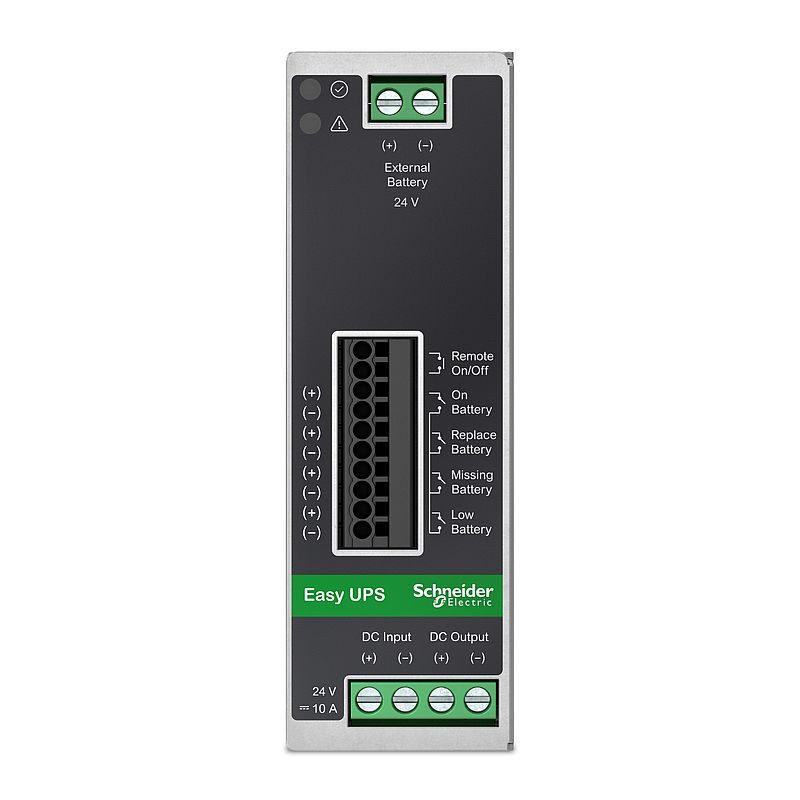

Industrie USV 24V DC 20A DIN Schiene 480VA
BVS480XDPDR
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Declaration of conformity
|
Download |
|
Technical Drawing
|
Download |
|
Brochure
|
Download |
|
BIM Model
|
Download |
|
User guide
|
Download |
|
Promotional video
|
Video anzeigen |
|
Environmental Disclosure
|
Download |
|
Catalog
|
Download |
|
Circularity Profile
|
Download |
Dieses Produkt ist kompatibel mit
Batterien: Kompatible Produkte
Batterien (1)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Haupteingangsspannung | 24 V Gleichstrom |
| Produkt- oder Komponententyp | Unterbrechungsfreie Stromversorgung (USV) |
| Hauptausgangsspannung | 24 V DC |
| Bemessungsleistung in W | 480 W |
| Anschlüsse - Klemmen | 1 2-polig | Allgemein |
| Anzahl der Leistungsmodule | 1 |
| Geliefertes Zubehör | Benutzerhandbuch | Abmessungen |
| Farbe | Metallisch grau |
| Höhe | 129 mm |
| Breite | 40 mm |
| Tiefe | 119 mm |
| Produktgewicht | 0,5 kg |
| Montagemodus | DIN-Schienenmontage |
| Montageposition | Horizontal | Eingang |
| Anzahl der Eingangsanschlüsse | 1 Klemmenblock 2-drahtig |
| Eingangsspannungsgrenzen | 21,6 - 28,8 V 24 V DC |
| Max. Eingangsstrom | 20 A |
| Eingangsschutztyp | Integrierte Sicherung (nicht austauschbar) Verpolungssicher Kurzschlusssicher |
Ausgang |
| Wirkungsgrad | 95 % |
| Max. Ausgangsstrom | 20 A |
| Überlastbetrieb des Ausgangs | 60 Sekunden bei 130% und 30 Sekunden bei 145% |
| Wave type | DC | Konformität |
| Produktzertifizierungen | CE TÜV |
| Normen | UL 60950-1 IEC 62368-1 CSA-C22.2 Nr. 62368-1-14 IEC 61010-1 |
Umgebung |
| Relative Luftfeuchtigkeit | 0…95 % nicht kondensierend |
| Betriebshöhe | 0 - 3.000 m |
| Relative Feuchtigkeit bei Lagerung | 0…95 % nicht kondensierend |
| Aufbewahrungshöhe | 0…3000 m |
| Geräuschpegel | 40 dB |
| Schutzart (IP) | IP20 |
| Umgebungstemperatur bei Betrieb | -15…50 °C |
| Umgebungstemperatur bei Lagerung | -15…70 °C | Batterien und Überbrückungszeit |
| Batterietyp | Externes Batteriesystem |
| Batteriespannung | 24 V | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 521,000 g |
| VPE 1 Höhe | 19,000 cm |
| VPE 1 Breite | 5,700 cm |
| VPE 1 Länge | 18,800 cm |
| VPE 2 Art | S03 |
| VPE 2 Menge | 6 |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 2 Gewicht | 3,546 kg |
| VPE 3 Art | P12 |
| VPE 3 Menge | 48 |
| VPE 3 Höhe | 45,000 cm |
| VPE 3 Breite | 80,000 cm |
| VPE 3 Länge | 120,000 cm |
| VPE 3 Gewicht | 40,368 kg | Vertragliche Gewährleistung |
| Gewährleistung | 2 Years repair or replace | Übersicht |
| Lieferzeit | Normalerweise auf Lager |
Nachhaltigkeit
Environmental data
EU-RoHS-Richtlinie
|
Konform mit Ausnahme EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| WEEE | Das Symbol der durchgestrichenen Mülltonne weist darauf hin, dass Elektro- bzw. Elektronik(alt)geräte nicht im Hausmüll entsorgt werden dürfen, sondern vom Besitzer einer getrennten Sammlung für Elektro- und Elektronikaltgeräte zugeführt werden müssen. |
| SCIP-Nummer | 0e08a18f-3817-49e1-a0e2-b298526f0a43 |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Nein |
| Rücknahme | No |
| Austauschbare Batterie | Yes |
