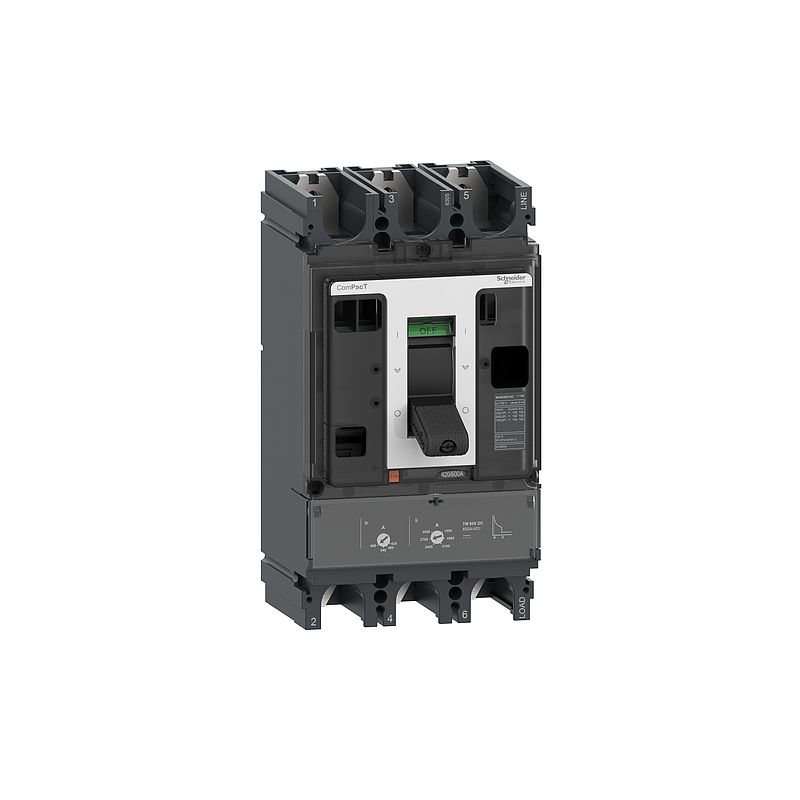

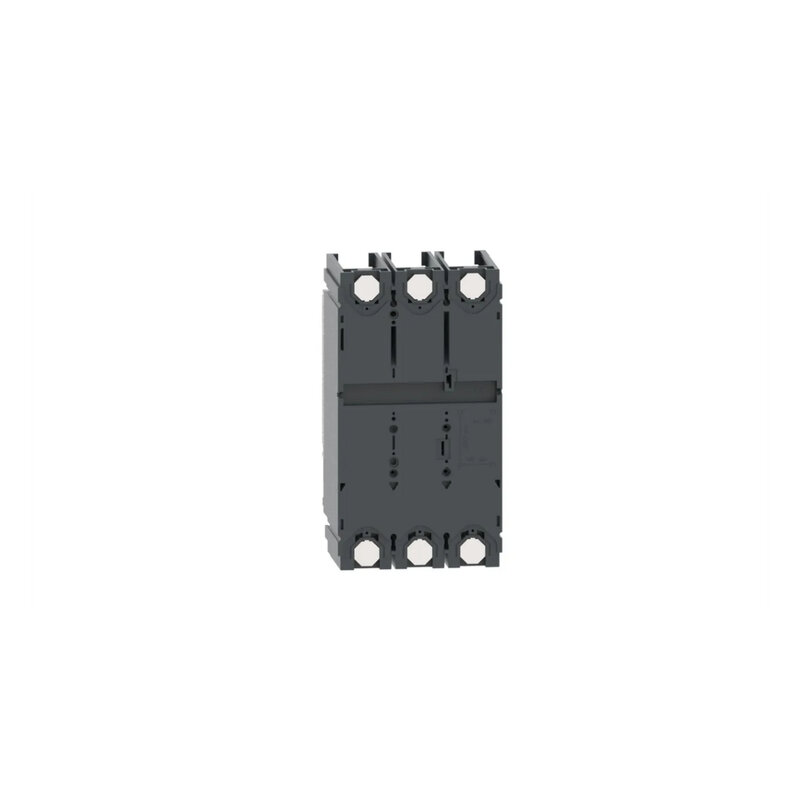

Kompaktleistungsschalter ComPacT NSX630S mit TM-DC 600A 3P 100kA/750 VDC
C63S3TM600D
Materialpreisgruppe
: DA
3.101,00 €
EAN Code: 3606481995087
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Instruction sheet
|
Download |
|
User guide
|
Download |
|
CAD
|
Download |
|
Environmental Disclosure
|
Download |
|
Promotional video
|
Video anzeigen |
|
Offer Marketing Illustration
|
Download |
|
Catalog
|
Download |
|
Certificate
|
Download |
|
Declaration of conformity
|
Download |
Dieses Produkt ist kompatibel mit
Zubehörteile: Kompatible Produkte
Zubehörteile (3)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | ComPacT neue Generation |
| Produktname | ComPacT NSX DC neue Generation |
| Kurzbezeichnung des Geräts | NSX630S DC |
| Produkt- oder Komponententyp | Leistungsschalter |
| Geräteanwendung | Verteilung |
| Beschreibung der Pole | 3P |
| Beschreibung der geschützten Pole | 3D |
| [In] Bemessungsstrom | 600 A bei 40 °C |
| [Ue] Betriebs-Bemessungsspannung | 750 V DC |
| Netzwerktyp | DC |
| Eignung für Isolation | Ja entspricht EN/IEC 60947-2 |
| Nutzungskategorie | Kategorie A |
| [Icu] Bemessungs-Kurzschlussausschaltvermögen | 100 kA Icu bei 24-125 V DC 1 Pol entspricht IEC 60947-2 100 kA Icu bei 250 V DC 1 Pol entspricht IEC 60947-2 100 kA Icu bei 500 V DC 2 Pole in Serie entspricht IEC 60947-2 100 kA Icu bei 750 V DC 3 Pole in Reihe entspricht IEC 60947-2 |
| Leistungsstufe | S 100 kA 500 V DC |
| Name des Auslösers | TM-DC |
| Auslöser-Technologie | Thermomagnetisch |
| Schutzfunktionen des Auslösers | LI |
| Steuerungstyp | Kippschalter |
| Montageart des Leistungsschalters | Fest | Zusatzmerkmale |
| [Ui] Bemessungs-Isolationsspannung | 750 V DC entspricht IEC 60947-2 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 8 kV entspricht IEC 60947-2 |
| [Ics] Bemessungsbetriebs-Kurzschlussausschaltvermögen | 100 kA bei 24-125 V DC entspricht IEC 60947-2 100 kA bei 250 V DC entspricht IEC 60947-2 100 kA bei 500 V DC entspricht IEC 60947-2 100 kA bei 750 V DC entspricht IEC 60947-2 |
| Mechanische Lebensdauer | 5000 Zyklen |
| Elektrische Lebensdauer | 2000 Zyklen bei 750 V Zoll/2 1000 Zyklen bei 750 V Zoll |
| Montagehalterung | Rückwand |
| Montageposition | Horizontal und vertikal Auf dem Rücken liegend |
| Anschluss auf der Oberseite | Frontseite |
| Anschluss auf der Unterseite | Frontseite |
| Anschlussraster | 45 mm |
| Schutzart | L : für Überlastschutz (thermisch) I : für Kurzschlussschutz (magnetisch) |
| Auslöserleistung | 600 A bei 40 °C |
| [Ir] Typ der Einstellung der Langzeitaufnahme (thermischer Schutz) | Einstellbar |
| [Ir] Einstellbereich der Langzeitschutzaufnahme | 0,7 - 1 x In |
| [tr] Typ der Einstellung der Langzeitschutzverzögerung | Fixiert |
| [Ii] Typ der Einstellung des unverzögerten Kurzschlussschutzes | Einstellbar |
| [Ii] Einstellbereich des unverzögerten Kurzschlussschutzes | 2.5...5 x In |
| Erdschlussschutz | Ohne |
| Anzahl der Steckplätze für elektrische Hilfseinrichtungen | 6 Steckplatz (Steckplätze) |
| Breite (B) | 140 mm |
| Höhe (H) | 255 mm |
| Tiefe (T) | 110 mm |
| Produktgewicht | 8,0 kg | Montage |
| Normen | EN/IEC 60947-2 |
| Verschmutzungsgrad | 3 entspricht IEC 60664-1 |
| Schutzart (IP) | IP40 entspricht IEC 60529 |
| Schutzart (IK) | IK07 entspricht IEC 62262 |
| Umgebungstemperatur bei Betrieb | -25…70 °C |
| Umgebungstemperatur bei Lagerung | -50…85 °C |
| Relative Luftfeuchtigkeit | 0…95 % |
| Betriebshöhe | 0 - 2.000 m ohne Leistungsreduzierung 2.000 - 5.000 m mit Leistungsreduzierung |
Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| VPE 1 Höhe | 15,000 cm |
| VPE 1 Breite | 15,500 cm |
| VPE 1 Länge | 29,500 cm |
| Verpackungsgewicht (Lbs) | 5,500 kg |
| VPE 2 Art | S04 |
| VPE 2 Menge | 2 |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 40,000 cm |
| VPE 2 Länge | 60,000 cm |
| VPE 2 Gewicht | 11,703 kg |
| VPE 3 Art | P12 |
| VPE 3 Menge | 8 |
| VPE 3 Höhe | 45,000 cm |
| VPE 3 Breite | 80,000 cm |
| VPE 3 Länge | 120,000 cm |
| VPE 3 Gewicht | 58,812 kg | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Nachhaltigkeit
|
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| SCIP-Nummer | E01033b9-a29d-4247-893c-b0642e7209e8 |
| Circular Econmomy-Eignung | Keine besonderen Recycling-Verfahren erforderlich |
| Verpackung ohne Kunststoff | Ja |
| Verpackung mit Recycling-Karton | Ja |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | Produkt enthält Halogen über den Schwellenwerten |
| Rücknahme | Ja |
| CO2-Bilanz (kg CO2 eq.) | 2113 |
| Silikonfrei | Nein |
| PVC-frei | Ja |
| Total lifecycle Carbon footprint | 2 113 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 36.13777196364638 |
| CO2 Fußabdruck am Ende der Betriebsdauer | 36 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 0.7192109611677224 |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | 0.7 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 0.4698705590746351 |
| CO2 Fußabdruck während der Einrichtung | 0.5 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 2064.8258544270343 |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 2 065 kg CO2 eq. |
| Sustainable packaging | Nein |
| Carbon footprint of the end-of-life phase [C1 to C4] | 11.249173781327459 |
| Carbon footprint of the end-of-life phase [C1 to C4] | 11 kg CO2 eq. |
| WEEE Label | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
