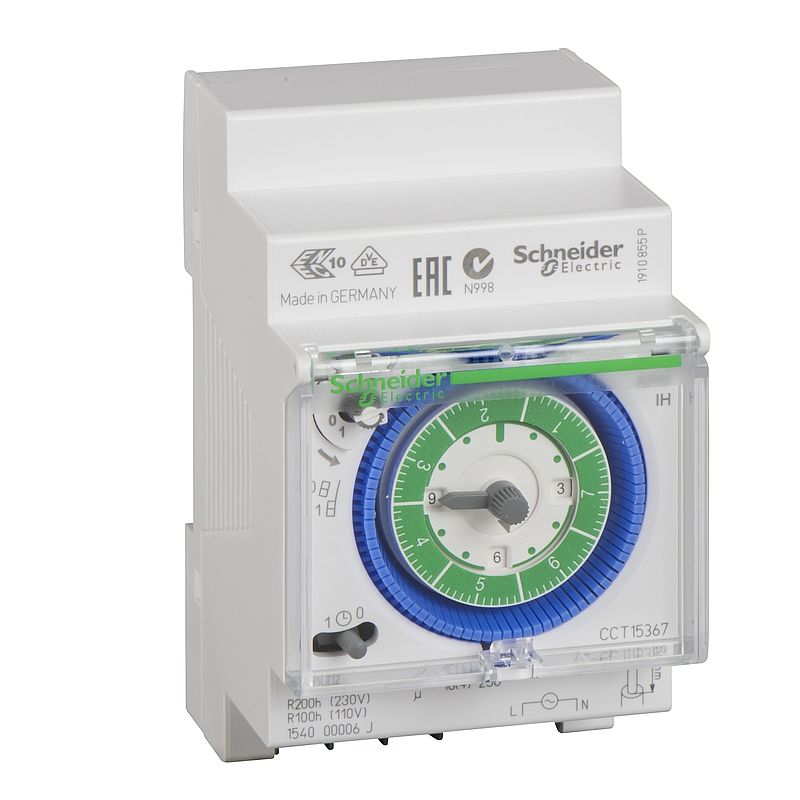

Mechanische Zeitschaltuhr, IH 7j 1c ARM, 7 Tage, 200 Std. Speicher
CCT15367
Materialpreisgruppe
: D3
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Brochure
|
Download |
|
Application Notes
|
Download |
|
User guide
|
Download |
|
CAD
|
Download |
|
Declaration of conformity
|
Download |
|
Catalog
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Produktsortiment | Acti9 |
| Produktname | Acti 9 IH |
| Kurzbezeichnung des Geräts | IH |
| Produkt- oder Komponententyp | Mechanical time switch |
| Anzahl der Kanäle | 1 |
| Funktion verfügbar | Manual time changeover | Zusatzmerkmale |
| Geräteanwendung | Gebäude |
| Lasttyp | 230 V AC Halogenlampe 1.000 W 230 V AC Glühlampe 1100 W 230 V AC Fluokompakt-Lampe 600 VA Parallel-korrigierte Leuchtstofflampe 2 x elektronisch 40 W 12 µF Kompakt-Leuchtstofflampeelektronisch 25 W LED-Lampe < 2 W 20 W LED-Lampe > 2 W 180 W |
| Zyklusdauer | 7 Tage |
| Max. Anzahl der Schaltungen | 42 EIN - 42 AUS |
| Mindest-Intervalldauer | 2 h |
| Art der Einstellung | Manuelle Zeitumstellung |
| Messgenauigkeit | +/- 1 s/Tag 20 °C |
| Leistungsaufnahme in W | 0,5 W |
| maximaler Schaltstrom | 16 A - 250 V AC pf = 1 4 A - 250 V AC pf = 0,6 |
| [Ue] Bemessungs-Betriebsspannung | 110 - 230 V AC bei 50 - 60 Hz |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 4 kV |
| Batterielebensdauer | 6 Jahre |
| Sicherungsdauer | 150 h time and program saving 230 V AC 75 h time and program saving 110 V AC |
| Montagehalterung | DIN-Schiene |
| 9-mm-Raster | 6 |
| Farbton | Weiß (RAL 9003) |
| Anschlüsse - Klemmen | Schraubenlose Klemmen |
| Klemmverbindungskapazität | 2 x 0.5...2 .5 mm² |
| Breite | 54 mm |
| Höhe | 90 mm |
| Tiefe | 66 mm |
| Produktgewicht | 0,2 kg |
| Normen | EN 60730-1 | Montage |
| Umgebungstemperatur bei Betrieb | -20…55 °C |
| Schutzart (IP) | IP20 entspricht EN 60529 | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 152,000 g |
| VPE 1 Höhe | 7,800 cm |
| VPE 1 Breite | 6,500 cm |
| VPE 1 Länge | 10,500 cm |
| VPE 2 Art | S03 |
| VPE 2 Menge | 36 |
| VPE 2 Gewicht | 6,016 kg |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
Quecksilberfrei
|
Ja |
| Circular Econmomy-Eignung | Keine besonderen Recycling-Verfahren erforderlich |
| SCIP-Nummer | 5c23d91a-4c63-483e-b70a-45310671b035 |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Nein |
| Rücknahme | Ja |
| Sustainable packaging | Nein |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| EU-RoHS-Richtlinie | https://download.schneider-electric.com/files?p_Doc_Ref=CCT15367_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| REACh-Verordnung | https://download.schneider-electric.com/files?p_Doc_Ref=CCT15367_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
16 Dokumente
| CCT15367 REACh-Erklärung
03/04/25 · Declaration of Conformity (Sustainability) |
0,2 MB | Download |
| CCT15367 EU-RoHS-Erklärung
03/04/25 · Declaration of Conformity (Sustainability) |
0,2 MB | Download |
| CCT15367 China-RoHS-Erklärung
03/04/25 · Declaration of Conformity (Sustainability) |
0,2 MB | Download |
| Certificate for time relays 15/03/25 · Certificate | 1,3 MB | Download |
| DoC for HD home switch KZ 15/03/25 · Declaration of conformity | 0,8 MB | Download |
| EU Declaration of Conformity 15/03/25 · Declaration of conformity | 0,8 MB | Download |
| Interrupteurs horaires- L'efficacité aux bouts des doigts 15/03/25 · Brochure | 1,6 MB | Download |
| Acti9- IH 7j Interrupteur horaire mécanique-Guide utilisateur (FR) 15/03/25 · User guide | 0,6 MB | Download |
| Acti9- IH 7j Temporizador mecánico-Guía del usuario (ES) 15/03/25 · User guide | 0,6 MB | Download |
| Acti9- IH 7j Interruttore orario meccanico-Guida utente (IT) 15/03/25 · User guide | 0,6 MB | Download |
| Acti9- IH 7j Mechanical Time Switch-User Guide (EN) 15/03/25 · User guide | 0,6 MB | Download |
| Time switches - Efficiency at your fingertips 15/03/25 · Brochure | 1,2 MB | Download |
| Acti9- IH 7j Mechanischer Zeitschalter-Benutzerhandbuch (DE) 20/01/25 · User guide | 0,7 MB | Download |
| Making apartment building entrances secure at night-time and weekends
20/01/25 · Application Notes |
0,3 MB | Download |
| TIME SWITCHES 7 DAYS WITH POWER RESERVER - 3D CAD 15/11/24 · CAD | 0,3 MB | Download |
| 01/01/70 Catalog | 0,0 MB | Download |
