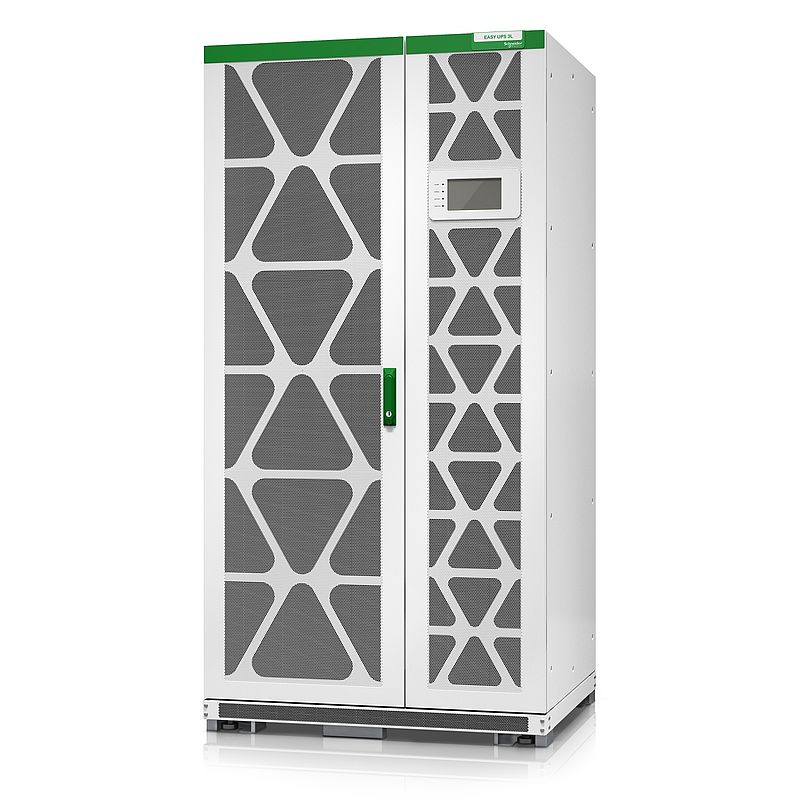

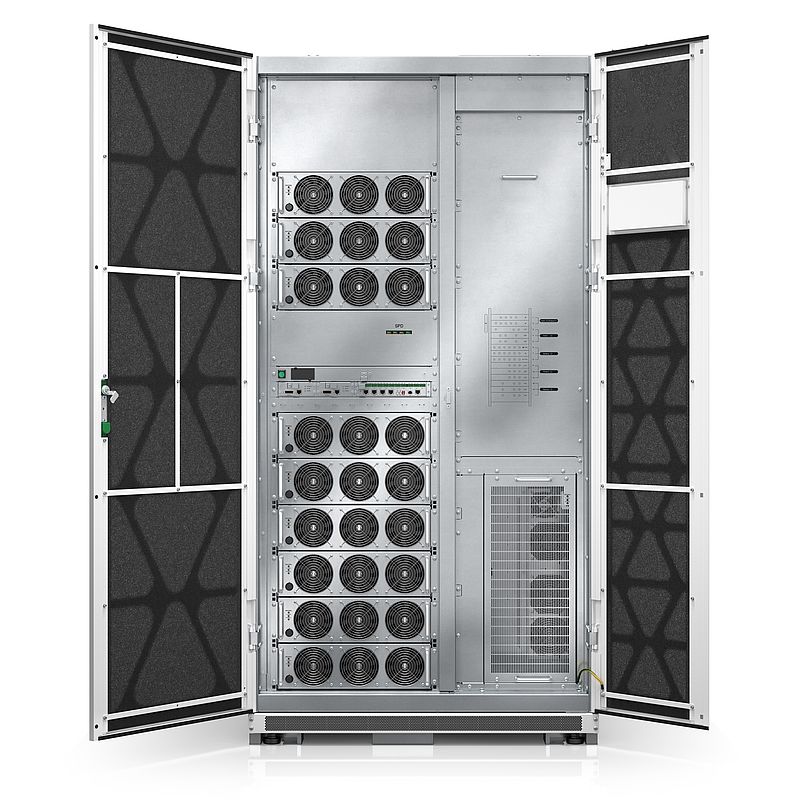

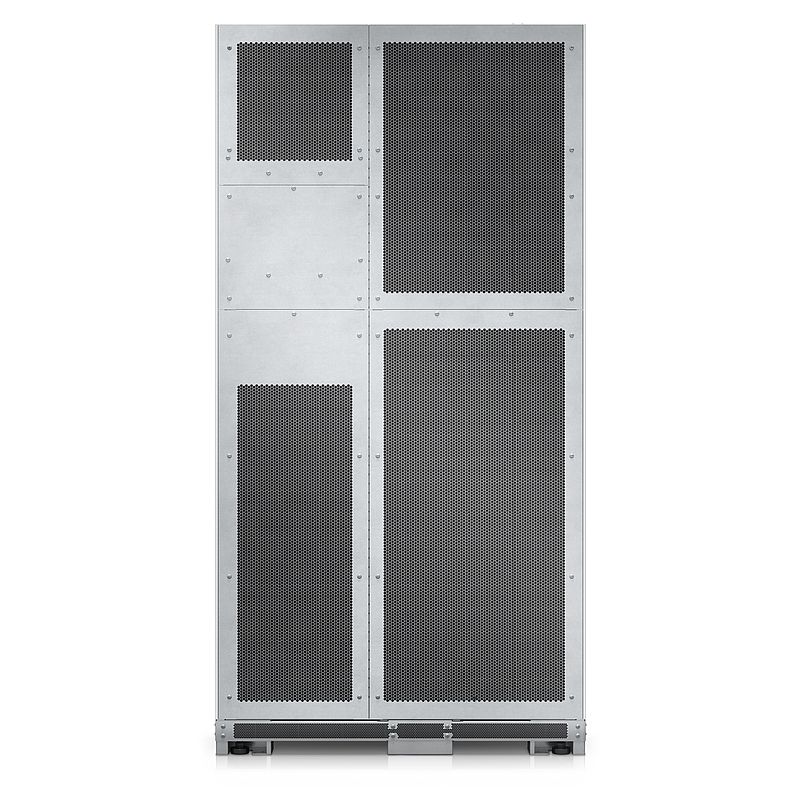

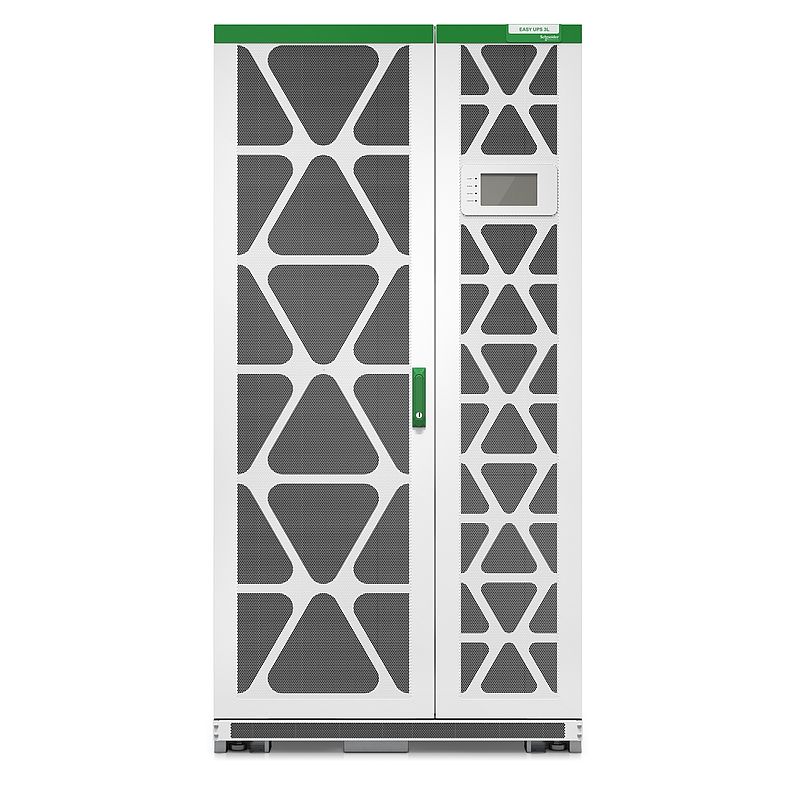

Easy UPS 3L 500kVA 400V 3:3 UPS, Startup 5x8
E3LUPS500KHS
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Declaration of conformity
|
Download |
|
Technical Drawing
|
Download |
|
Specification guide
|
Download |
|
Brochure
|
Download |
|
BIM Model
|
Download |
|
User guide
|
Download |
|
Promotional video
|
Video anzeigen |
|
Certificate
|
Download |
|
Certificate of Origin
|
Download |
|
Handout
|
Download |
|
Catalog
|
Download |
|
Circularity Profile
|
Download |
|
Safety Data Sheet (SDS or MSDS)
|
Download |
|
Environmental Disclosure
|
Download |
Dieses Produkt ist kompatibel mit
Zubehörteile: Kompatible Produkte
Zubehörteile (2)
Ersatzteil-Kits: Kompatible Produkte
Ersatzteil-Kits (1)
Kommunikations-Artikel: Kompatible Produkte
Kommunikations-Artikel (1)
Batterien Spezifikationen
| Übersicht | |
|---|---|
| Ausführung | Easy-to-configure, easy-to-use and easy-to-service 500 kVA 3 phase UPS with an exceptional combination of competitive specifications, compact footprint, and highly available parallel and redundant designs. The EcoStruxure Ready Schneider Electric Easy UPS 3L is the easy choice for business continuity on your shop floor, in your electrical room, or in your data center. Includes 5x8 start-up service. |
| Lieferzeit | Sonderbestellung - Lieferzeit auf Anfrage | Hauptmerkmale |
| Haupteingangsspannung | 400 V AC 3 Phasen |
| Eingangsspannung | 380 V 415 V |
| Ausgangsspannung | 400 V AC 3 Phasen |
| Ausgangsspannung | 380 V 415 V |
| Bemessungsleistung in W | 500 kW |
| Nennleistung in VA | 500 kVA |
| Max. Eingangsstrom | 899 A |
| Max. Kurzschlussfestigket (Icw) | 35 kA |
| Oberschwingungsverzerrung am Eingang | Weniger als 3 % bei Volllast |
| Leistungsfaktor der Last | 0,5 voreilend bis 0,5 nacheilend ohne Leistungsminderung |
| Cos phi | 0,99 |
| Eingangsspannungsgrenzen | 323 - 477 V |
| Netzwerkfrequenz | 40 - 70 Hz |
| Max. konfigurierbare Leistung in VA | 500 kVA |
| Max. konfigurierbare Leistung in W | 500 kW |
| Ausgangsfrequenz | 50 Hz Netzsynchronisation 60 Hz Netzsynchronisation |
| Oberschwingungsverzerrung am Ausgang | < 2% linear load and < 4% non-linear load |
| Überlastbetrieb des Ausgangs | 10 Minuten bei 125 % und 60 Sekunden bei 150 % |
| USV-Typ | Online-Doppelwandlung | Zusatzmerkmale |
| Geliefertes Zubehör | Staubfilter Installationshandbuch Inbetriebnahme-Service |
| Farbe | Weiß (RAL 9003) |
| Höhe | 197 cm |
| Breite | 100 cm |
| Tiefe | 85 cm |
| Produktgewicht | 640 kg |
| USB-kompatibel | Yes |
| Max. Kurzschlussstrom | 35 kA |
| Bedienfeld | LCD-Benutzeroberfläche mit Touchscreen |
| Produkt- oder Komponententyp | Unterbrechungsfreie Stromversorgung (USV) |
| Baureihe | Easy UPS 3L |
| Battery type | Lead-acid external | Montage |
| Produktzertifizierungen | CE EAC RCM |
| Umgebungstemperatur bei Betrieb | 0…30 °C |
| Relative Luftfeuchtigkeit | 0…95 % nicht kondensierend |
| Betriebshöhe | 0 - 4.921 ft |
| Umgebungstemperatur bei Lagerung | -25…55 °C |
| Relative Feuchtigkeit bei Lagerung | 0…95 % nicht kondensierend |
| Aufbewahrungshöhe | 0…14999,8 m |
| Geräuschpegel | 72 dB |
| Wärmeabgabe | 108507 Btu/h |
| Schutzart (IP) | IP20 | Batterien und Überbrückungszeit |
| Batterietyp | Externes Batteriesystem |
| Batteriespannung | +/-216 - +/-300 V |
| Batteriespannung entladen | +/-172,8 - +/-240 V | Verpackungseinheiten |
| Verpackungsgewicht (Lbs) | 688 kg |
| VPE 1 Höhe | 211,5 cm |
| VPE 1 Breite | 120 cm |
| VPE 1 Länge | 101,5 cm |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 12 |
Nachhaltigkeit
Nachhaltigkeit
| SCIP-Nummer | 409c68a1-39a6-4e5f-b080-12befe783ad8 |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Nein |
| Rücknahme | Ja |
| CO2-Bilanz (kg CO2 eq.) | 651123 |
| Total lifecycle Carbon footprint | 651 ton CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 10860 |
| CO₂-Fußabdruck der Herstellungsphase [A1 bis A3] | 10 860 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 198.32 |
| CO₂-Fußabdruck der Distributionsphase [A4] | 198 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 54.139 |
| CO₂-Fußabdruck der Installationsphase [A5] | 54 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 638870 |
| CO₂-Fußabdruck der Nutzungsphase [B2, B3, B4, B6] | 639 ton CO2 eq. |
| Sustainable packaging | Nein |
| Carbon footprint of the end-of-life phase [C1 to C4] | 1141 |
| CO₂-Fußabdruck der End-of-Life-Phase [C1 bis C4] | 1 141 kg CO2 eq. |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| Recyclingfähigkeitspotential in % | 1 |
| EU-RoHS-Richtlinie | https://download.schneider-electric.com/files?p_Doc_Ref=E3LUPS500KHS_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| REACh-Verordnung | https://download.schneider-electric.com/files?p_Doc_Ref=E3LUPS500KHS_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
