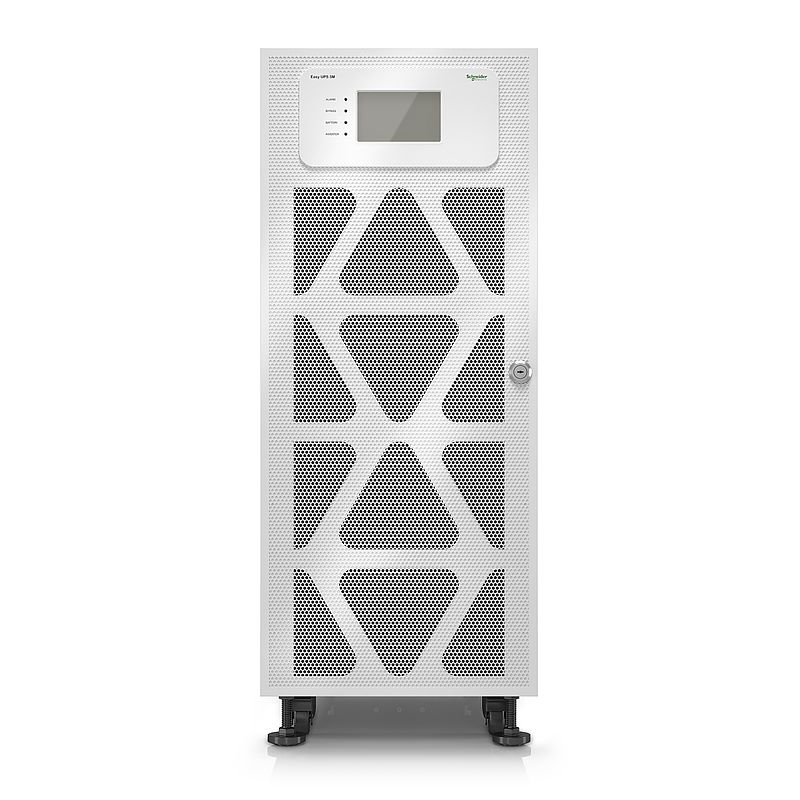

Easy UPS 3M 80 kVA 400 V 3:3 USV für externe Batterien, Start-up 5x8
E3MUPS80KHS
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Declaration of conformity
|
Download |
|
Technical Drawing
|
Download |
|
Specification guide
|
Download |
|
Brochure
|
Download |
|
BIM Model
|
Download |
|
User guide
|
Download |
|
Promotional video
|
Video anzeigen |
|
Certificate
|
Download |
|
Certificate of Origin
|
Download |
|
Circularity Profile
|
Download |
|
Handout
|
Download |
|
Catalog
|
Download |
|
Environmental Disclosure
|
Download |
|
Safety Data Sheet (SDS or MSDS)
|
Download |
Dieses Produkt ist kompatibel mit
Zubehörteile Schnittstellen-Anschlüsse: Kompatible Produkte
Schnittstellen-Anschlüsse (3)
Service Bypass Panel: Kompatible Produkte
Service Bypass Panel (1)
Ersatzteil-Kits: Kompatible Produkte
Ersatzteil-Kits (3)
Batterien: Kompatible Produkte
Batterien (9)
Kabel: Kompatible Produkte
Kabel (3)
: Kompatible Produkte
(1)
Spezifikationen
| Übersicht | |
|---|---|
| Ausführung | Die installations-, anschluss-, benutzer- und servicefreundliche 3-Phasen-USV mit 80 kVA bietet erweiterte Produktmerkmale, robuste Elektrospezifikationen und kompaktes Design und sorgt für einfache Geschäftskontinuität. Diese USV ist EcoStruxure-fähig, somit müssen Sie sich dank Cloud-basierter Fernüberwachung und Verwaltung keine Sorgen mehr machen. Sie ist ideal für kleine und mittlere Datacenter und andere geschäftskritische Anwendungen geeignet. Sie wird ohne Batterien geliefert, sodass Sie Ihre Batterielösung einfach anpassen können. Beinhaltet Start-up-Service 5 x 8. | Hauptmerkmale |
| Main input voltage | 400 V AC 3 Phasen 380 V AC 3 Phasen 415 V AC 3 Phasen |
| Other input voltage | 380 V 415 V |
| Output voltage | 400 V AC 3 Phasen 380 V AC 3 Phasen 415 V AC 3 Phasen |
| Other output voltage | 380 V 415 V |
| Rated power in W | 80 kW |
| Rated power in VA | 80 kVA |
| Maximum input current | 146 A |
| Max short time withstand current | 10 kA |
| Input harmonic distortion | Weniger als 3 % bei Volllast |
| Load power factor | 0,5 voreilend bis 0,5 nacheilend |
| Cos phi | 0,99 |
| Efficiency at full load | 342 - 477 V |
| Input connection | 1 fest verdrahtet 5-adrig (3P + N + E) |
| Input frequency | 40 - 70 Hz |
| Maximum configurable power in VA | 80 kVA |
| Maximum configurable power in W | 80 kW |
| Output frequency | 50 Hz Netzsynchronisation 60 Hz Netzsynchronisation |
| Harmonic distortion | Weniger als 3 % |
| Output harmonic distortion | < 3% linear load and < 5% non-linear load |
| Output overload operation | 10 Minuten bei 125 % und 60 Sekunden bei 150 % |
| UPS topology | Online-Doppelwandlung |
| Waveform type | Sinuswelle |
| Bypass type | Integrierter statischer Bypass |
| Crest factor | 3:1 | Zusatzmerkmale |
| Provided equipment | Staubfilter Installationsanleitung Inbetriebnahme-Service |
| Color | Weiß (RAL 9003) |
| Height | 91,5 cm |
| Width | 36 cm |
| Depth | 85 cm |
| Product weight | 140 kg |
| USB compatible | Yes |
| Control panel | LCD-Benutzeroberfläche mit Touchscreen |
| Free slot | 1 |
| Product or component type | Unterbrechungsfreie Stromversorgung (USV) |
| Range of product | Easy UPS 3M |
| Battery type | Lead-acid external sold separately |
| UPS connectivity | Pre-installed network management card 3 | Montage |
| Ambient air temperature for operation | 0…40 °C |
| Relative humidity | 0…95 % nicht kondensierend |
| Operating altitude | 0 - 4.921 ft |
| Ambient air temperature for storage | -25…55 °C |
| Storage relative humidity | 0…95 % nicht kondensierend |
| Storage altitude | 0…15240 m |
| Acoustic level | 65 dBA |
| Heat dissipation | 14659 Btu/h |
| IP protection | IP20 | Batterien und Überbrückungszeit |
| Battery type | Externes Batteriesystem | Verpackungseinheiten |
| Verpackungsgewicht (Lbs) | 164,000 kg |
| VPE 1 Höhe | 114,000 cm |
| VPE 1 Breite | 47,500 cm |
| VPE 1 Länge | 96,500 cm |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 12 |
Nachhaltigkeit
Nachhaltigkeit
Quecksilberfrei
|
Ja |
| SCIP-Nummer | Bcc48c21-81f4-41e7-bf2b-336ef659ee43 |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Nein |
| Rücknahme | Ja |
| CO2-Bilanz (kg CO2 eq.) | 102530 |
| Total lifecycle Carbon footprint | 103 ton CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 1.5503083761048555 |
| CO₂-Fußabdruck der Herstellungsphase [A1 bis A3] | 2 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 0.06495515052936775 |
| CO₂-Fußabdruck der Distributionsphase [A4] | 0.1 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 0.018354977374968214 |
| CO₂-Fußabdruck der Installationsphase [A5] | 0 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 102527.92672300279 |
| CO₂-Fußabdruck der Nutzungsphase [B2, B3, B4, B6] | 103 ton CO2 eq. |
| Sustainable packaging | Nein |
| Carbon footprint of the end-of-life phase [C1 to C4] | 0.3983912235171764 |
| CO₂-Fußabdruck der End-of-Life-Phase [C1 bis C4] | 0.4 kg CO2 eq. |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| Recyclingfähigkeitspotential in % | 76 |
| REACh-Verordnung | https://download.se.com/files?p_Doc_Ref=E3MUPS80KHS_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| EU-RoHS-Richtlinie | https://download.se.com/files?p_Doc_Ref=E3MUPS80KHS_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
