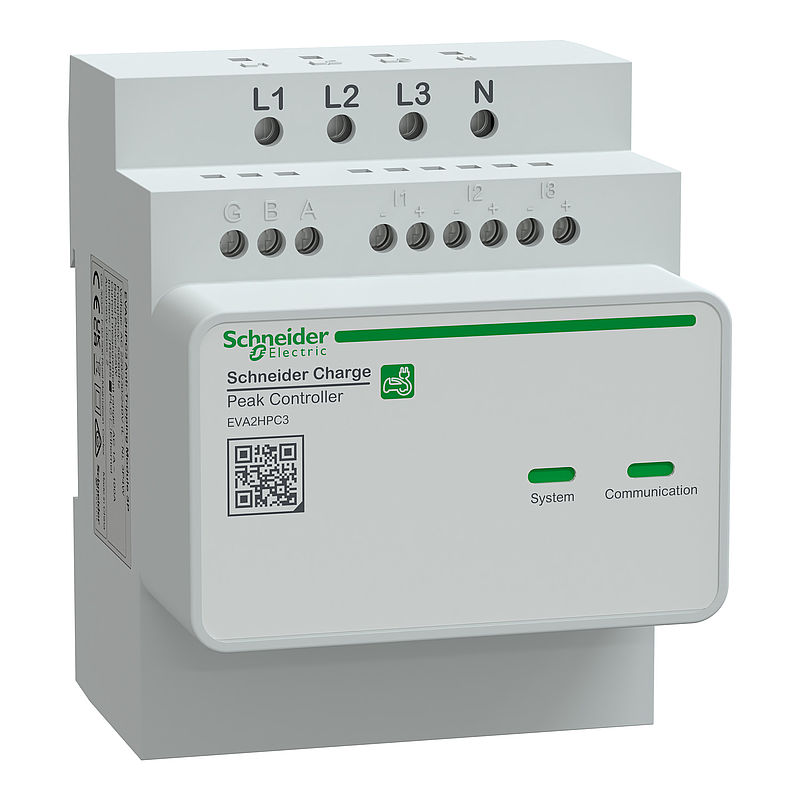

Schneider Charge Peak Controller, Anti-Auslöse-Modul, Überlastschutz, 3-phasig, PLC, Pairing mit 1 Wallbox
EVA2HPC3
Materialpreisgruppe
: AZ
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Declaration of conformity
|
Download |
|
Instruction sheet
|
Download |
|
How to video
|
Video anzeigen |
|
Catalog
|
Download |
|
System user guide
|
Download |
|
Certificate
|
Download |
|
Offer Marketing Illustration
|
Download |
|
Circularity Profile
|
Download |
|
Environmental Disclosure
|
Download |
|
CAD
|
Download |
|
Technical illustration
|
Download |
|
Application Notes
|
Download |
|
Promotional video
|
Video anzeigen |
|
Brochure
|
Download |
Dieses Produkt ist kompatibel mit
EV-Ladegeräte: Kompatible Produkte
EV-Ladegeräte (3)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Schneider Charge |
| Produkt- oder Komponententyp | Lastabwurf |
| Material | Kunststoff | Zusatzmerkmale |
| Einsatzbedingungen | Innenraum |
| Montagehalterung | 35 mm DIN-Schiene |
| Einstellung des max. Stroms an der Ladestation | Automatisch |
| Möglicher max. Strom an der Ladestation | 50 A |
| [UH,nom] Bemessungs-Betriebsspannung | 220 - 230 V AC 50/60 Hz +/-10 % |
| Leistungsaufnahme in W | 5 W |
| Konnektivität mit Geräten | SPS |
| Lokale Signalisierung | 1 grün LED, Funktion: Kontrollprozess 1 rot LED, Funktion: Fehleranzeige 1 grün LED, Funktion: Status der integrierten Kommunikation |
| Normen | EN 61010-1:2010 EN 61326-1:2013 |
| Menge pro Satz | Satz à 1 Stück |
| Höhe | 72 mm |
| Breite | 89 mm |
| Tiefe | 75 mm |
| Produktgewicht | 180 g |
| Farbe | Weiß |
| Kompatible Produktfamilie | Schneider Charge Pro | Montage |
| Betriebshöhe | 0 - 2.000 m |
| Umgebungstemperatur bei Betrieb | -30…50 °C |
| Umgebungstemperatur bei Lagerung | -40…85 °C |
| Relative Luftfeuchtigkeit | 5…95 % |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 2 | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| VPE 1 Höhe | 9,800 cm |
| VPE 1 Breite | 12,000 cm |
| VPE 1 Länge | 22,000 cm |
| Verpackungsgewicht (Lbs) | 618,000 g |
| VPE 2 Art | S04 |
| VPE 2 Menge | 12 |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 40,000 cm |
| VPE 2 Länge | 60,000 cm |
| VPE 2 Gewicht | 9,184 kg |
| VPE 3 Art | P12 |
| VPE 3 Menge | 96 |
| VPE 3 Höhe | 73,000 cm |
| VPE 3 Breite | 80,000 cm |
| VPE 3 Länge | 120,000 cm |
| VPE 3 Gewicht | 88,000 kg | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Nachhaltigkeit
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| SCIP-Nummer | 35f25d1c-ed42-419a-bab0-354f2d8eb602 |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Nein |
| Frei von REACh-SVHC | Ja |
| Sustainable packaging | Nein |
| WEEE Label | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
