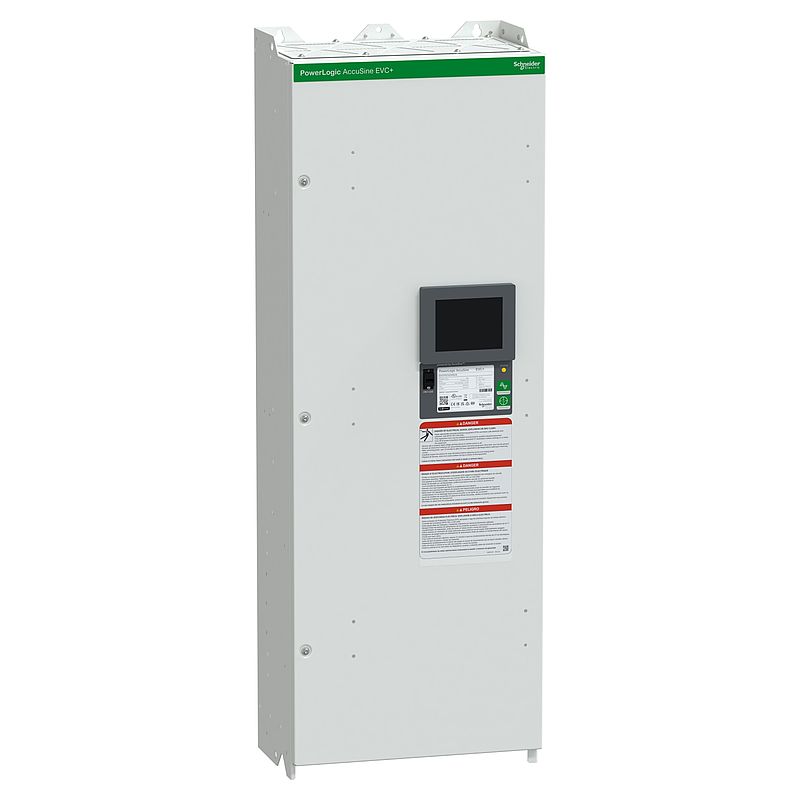

Elektronische VAR Kompensation, PowerLogic EVC+, 75kvar, 208-480V, IP20
EVCP075D5W20
Materialpreisgruppe
: DW
11.202,00 €
EAN Code: 3606482047969
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Brochure
|
Download |
|
Technical illustration
|
Download |
|
Instruction sheet
|
Download |
|
User guide
|
Download |
|
Declaration of conformity
|
Download |
|
Promotional video
|
Video anzeigen |
|
CAD
|
Download |
|
Certificate
|
Download |
|
Firmware
|
Download |
|
Circularity Profile
|
Download |
|
Environmental Disclosure
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Produktname | AccuSine EVC+ |
| Produkt- oder Komponententyp | Electronic VAR compensator | Zusatzmerkmale |
| Netzwerktyp | 3P |
| Netzwerkkonfiguration | 3 oder 4 Drähte |
| Netzspannung | 208…480 V AC |
| Netzwerkfrequenz | 50/60 Hz +/-3 % automatische Erfassung |
| Max. zulässige Spannung | 1,1 x Un |
| Blindleistungsangabe | 75 kvar 380 V AC 50/60 Hz 75 kvar 480 V AC 50/60 Hz 47 kvar 240 V AC 50/60 Hz 41 kvar 208 V AC 50/60 Hz |
| Betriebsmodus | Korrektur Leistungsfaktor Blindleistungskompensation Netzstromausgleich Phasen-Oberschwingungskorrektur |
| Installationsort | Innenraum |
| Gehäusemontage | Wandmontage |
| Schutzart | Intern durch Sicherung |
| Trennungstyp | Elektronisch |
| Wärmeabgabe | Rückschacht mit Zwangsbelüftung für hohen Wärmestrom |
| Elektromagnetische Verträglichkeit | Emissionstests, Klasse A entspricht EN 61000-6-4 Störfestigkeit für industrielle Umgebungen entspricht EN 61000-6-2 |
| Zugänglichkeit für den Betrieb | Frontseite |
| Position des Anschlusses | Unten | Montage |
| Schutzart des Gehäuses | IP20 |
| Umgebungseigenschaften | Betrieb: 3C2 entspricht IEC 60721-3-3 Betrieb: 3S2 entspricht IEC 60721-3-3 Speicher: 3C3 entspricht IEC 60721-3-3 Speicher: 3S3 entspricht IEC 60721-3-3 |
| Betriebshöhe | 1.000 m <lt/>= 4.800 m 1 % pro 100 m <lt/>= 4.800 m |
| Umgebungstemperatur bei Betrieb | 0…50 °C 50…52 °C Maximum mit Stromreduzierung von 2 % pro °C |
| Relative Luftfeuchtigkeit | 0…95 % |
| Schutz der Leiterplatte | Schutzbeschichtet |
| Normen | CSA C22.2 Nr. 14 ISO 9001 IEEE 519-2014 IEC 62477-1 IEC 61439-1 |
| Produktzertifizierungen | CE RCM |
| Umgebungstemperatur bei Lagerung | -20…60 °C |
| Produktgewicht | 90 kg |
| Höhe | 1260 mm |
| Breite | 440 mm |
| Tiefe | 280 mm |
| Farbe | Weiß | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| VPE 1 Höhe | 51,000 cm |
| VPE 1 Breite | 138,000 cm |
| VPE 1 Länge | 54,000 cm |
| Verpackungsgewicht (Lbs) | 131,999 kg | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Nachhaltigkeit
|
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Ja |
| Rücknahme | Ja |
| SCIP-Nummer | B8c4ae3f-d4e6-480e-9d31-e612ad50f126 |
| Total lifecycle Carbon footprint | 156 ton CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 1136.8325278221487 |
| CO2 Fußabdruck am Ende der Betriebsdauer | 1 137 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 112.90024156147472 |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | 113 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 6.779632464844225 |
| CO2 Fußabdruck während der Einrichtung | 7 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 154949.3913924951 |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 155 ton CO2 eq. |
| Sustainable packaging | Nein |
| Carbon footprint of the end-of-life phase [C1 to C4] | 143.84158824342617 |
| Carbon footprint of the end-of-life phase [C1 to C4] | 144 kg CO2 eq. |
| CO2-Bilanz (kg CO2 eq.) | 156350 |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| Recyclingfähigkeitspotential in % | 77 |
