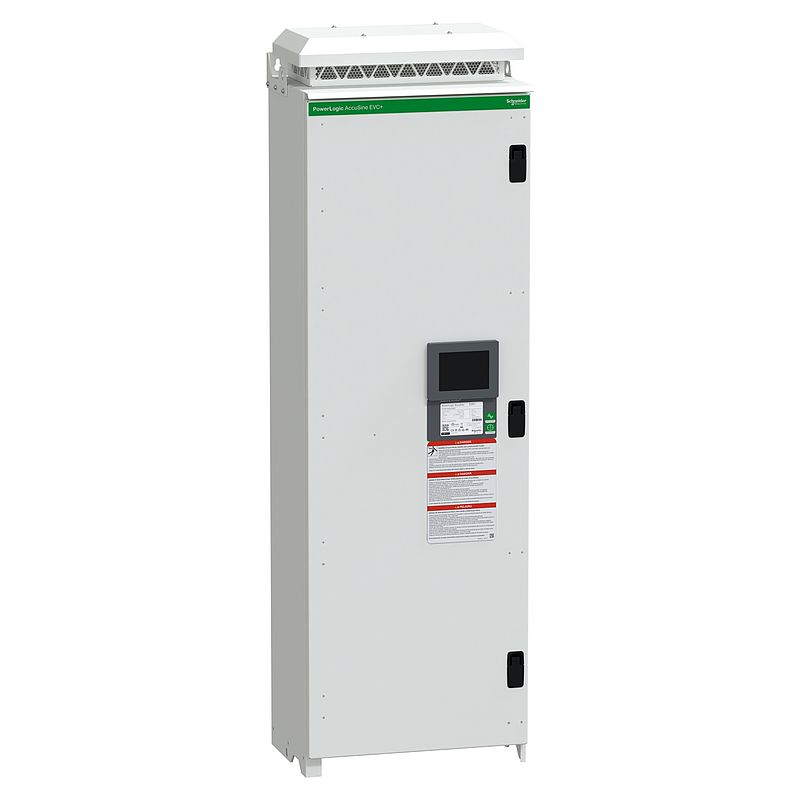

Elektronische VAR Kompensation, PowerLogic EVC+, 100kvar, 208-480V, UL Type 2
EVCP100D5W02
Materialpreisgruppe
: DW
12.812,00 €
EAN Code: 3606482048003
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Brochure
|
Download |
|
Instruction sheet
|
Download |
|
User guide
|
Download |
|
Technical illustration
|
Download |
|
Declaration of conformity
|
Download |
|
Promotional video
|
Video anzeigen |
|
CAD
|
Download |
|
Certificate
|
Download |
|
Firmware
|
Download |
|
Circularity Profile
|
Download |
|
Environmental Disclosure
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Produktname | AccuSine EVC+ |
| Produkt- oder Komponententyp | Electronic VAR compensator | Zusatzmerkmale |
| Netzwerktyp | 3P |
| Netzwerkkonfiguration | 3 oder 4 Drähte |
| Netzspannung | 208…480 V AC |
| Netzwerkfrequenz | 50/60 Hz +/-3 % automatische Erfassung |
| Max. zulässige Spannung | 1,1 x Un |
| Blindleistungsangabe | 100 kvar 380 V AC 50/60 Hz 100 kvar 480 V AC 50/60 Hz 63 kvar 240 V AC 50/60 Hz 55 kvar 208 V AC 50/60 Hz |
| Betriebsmodus | Korrektur Leistungsfaktor Blindleistungskompensation Netzstromausgleich Phasen-Oberschwingungskorrektur |
| Installationsort | Innenraum |
| Gehäusemontage | Wandmontage |
| Schutzart | Intern durch Sicherung |
| Trennungstyp | Elektronisch |
| Wärmeabgabe | Rückschacht mit Zwangsbelüftung für hohen Wärmestrom |
| Elektromagnetische Verträglichkeit | Emissionstests, Klasse A entspricht EN 61000-6-4 Störfestigkeit für industrielle Umgebungen entspricht EN 61000-6-2 |
| Zugänglichkeit für den Betrieb | Frontseite |
| Position des Anschlusses | Unten | Montage |
| Schutzart des Gehäuses | UL Typ 2 |
| Umgebungseigenschaften | Betrieb: 3C2 entspricht IEC 60721-3-3 Betrieb: 3S2 entspricht IEC 60721-3-3 Speicher: 3C3 entspricht IEC 60721-3-3 Speicher: 3S3 entspricht IEC 60721-3-3 |
| Betriebshöhe | 1.000 m <lt/>= 4.800 m 1 % pro 100 m <lt/>= 4.800 m |
| Umgebungstemperatur bei Betrieb | 0…50 °C 50…52 °C Maximum mit Stromreduzierung von 2 % pro °C |
| Relative Luftfeuchtigkeit | 0…95 % |
| Schutz der Leiterplatte | Schutzbeschichtet |
| Normen | UL 508 CSA C22.2 Nr. 14 ISO 9001 IEEE 519-2014 IEC 62477-1 IEC 61439-1 |
| Produktzertifizierungen | CE cULus RCM |
| Umgebungstemperatur bei Lagerung | -20…60 °C |
| Produktgewicht | 130 kg |
| Höhe | 1685 mm |
| Breite | 540 mm |
| Tiefe | 383 mm |
| Farbe | Weiß | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| VPE 1 Höhe | 42 cm |
| VPE 1 Breite | 60 cm |
| VPE 1 Länge | 176,5 cm |
| Verpackungsgewicht (Lbs) | 167 kg | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Nachhaltigkeit
|
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Ja |
| Rücknahme | Nein |
| SCIP-Nummer | B8c4ae3f-d4e6-480e-9d31-e612ad50f126 |
| Total lifecycle Carbon footprint | 208 ton CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 1855.8263161906045 |
| CO2 Fußabdruck am Ende der Betriebsdauer | 1 856 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 184.3044021580281 |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | 184 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 11.067435206539447 |
| CO2 Fußabdruck während der Einrichtung | 11 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 206177.43665954485 |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 206 ton CO2 eq. |
| Sustainable packaging | Nein |
| Carbon footprint of the end-of-life phase [C1 to C4] | 234.81471394576903 |
| Carbon footprint of the end-of-life phase [C1 to C4] | 235 kg CO2 eq. |
| CO2-Bilanz (kg CO2 eq.) | 208463 |
| WEEE Label | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
