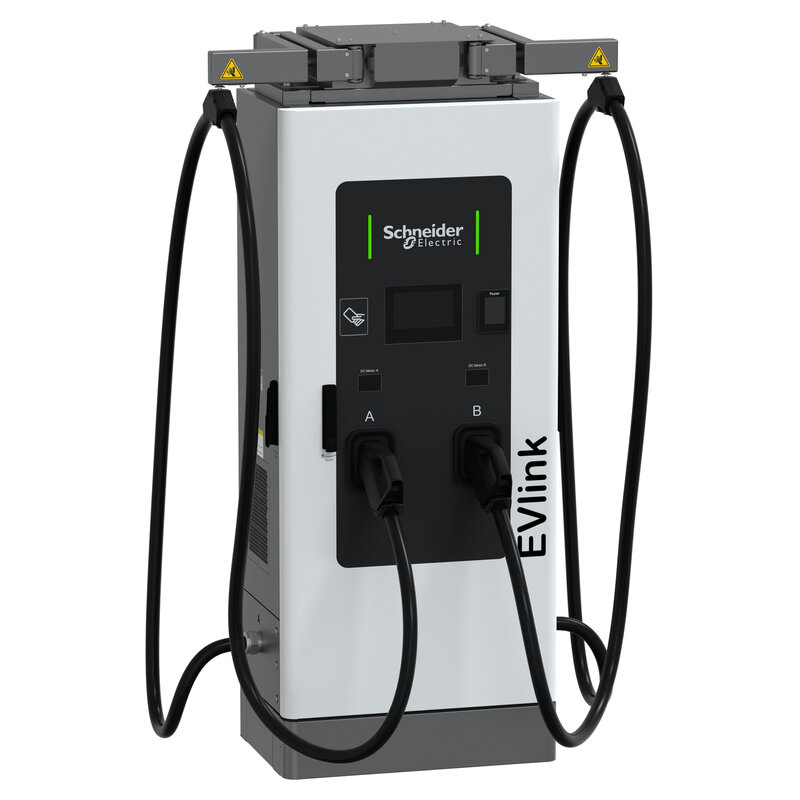

Schneider Starcharge Fast 60kW-2x5m CCS-Kabel mit Kabelmanagement-4G-LAN-OCPP1.6-RFID/ISO15118-Bezahlterminal-MessEV
EVD2S60TBBCC-G
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Declaration of conformity
|
Download |
|
Technical Drawing
|
Download |
|
Circularity Profile
|
Download |
|
Other technical guide
|
Download |
|
Application Notes
|
Download |
|
Environmental Disclosure
|
Download |
|
Instruction sheet
|
Download |
|
User guide
|
Download |
|
How to video
|
Video anzeigen |
|
Promotional video
|
Video anzeigen |
|
CAD
|
Download |
|
Brochure
|
Download |
Dieses Produkt ist kompatibel mit
Circuit Control: Kompatible Produkte
Circuit Control (8)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Schneider StarCharge Fast 60 |
| Produktname | Schneider StarCharge Fast 60 |
| Produkt- oder Komponententyp | Schnellladestation |
| Installationstyp | Innen/außen |
| Beschreibung der Pole | 3-polig + N + E | Zusatzmerkmale |
| Kompatible Produktfamilie | EVlink EVlink Field Service EVlink EVlink Load Management System |
| Geräteanwendung | Ladegerät für Elektrofahrzeuge |
| Montageort | Bodenständer |
| Erdungssystem | TN-S TN-C-S TT IT-kompatibel mit zusätzlichem Trenntransformator im Stromnetz |
| Nennhilfsspannung [UH,nom] | 380 - 415 V AC bei 50 - 60 Hz, 3 Phasen + Nullleiter |
| Eingangsstrom | 95…105 A |
| Nennleistung am Ausgang | CCS Combo 2: 60 kW at 0…200 A150...1000 V DC |
| Ausgangstyp | Beide Seiten: 2 Ladekabel of 3,5 m |
| Anzahl der Ausgänge | 2 |
| Anschlusstyp | CCS Combo 2 |
| Geliefertes Zubehör | Eichrecht meter je Ausgang |
| Accuracy class of energy meter | Klasse 1 |
| Accuracy class error of energy meter | 1 % vom Skalenendwert |
| Cable management system | With |
| Schutzfunktionen | Kurzschlussschutz am Ausgang Überlastschutz Erdschluss Schutz gegen Temperaturanstieg |
| Authentifizierungssystem | RFID Karte MIFARE Classic entspricht ISO/IEC 14443 A und B RFID Karte MIFARE Ultralight RFID Karte MIFARE DESFire EV1 RFID Karte MIFARE DESFire EV2 RFID Karte MIFARE Plus RFID Karte NFC Autocharge Plug & charge entspricht ISO 15118 Freier Zugang QR code/application |
| Contactless payment terminal | Mit |
| Type of contactless payment terminal | Payter Apollo |
| Displaytyp | LCD-Touchscreen : 7 Zoll LED |
| Main user language (constantly evolving) | Bulgarisch Tschechisch Dänisch Niederländisch Estländisch Finnisch Französisch Deutsch Griechisch Hebrew Ungarisch Indonesisch Italienisch Norwegisch Portugiesisch Spanisch Schwedisch Mehrsprachig |
| Steuertastentyp | Charge interruption button |
| Material | Gehäuse: stainless steel 430 |
| Farbe | Vordertür: Signalweiß (RAL 9003) Vordertür: schwarz (RAL 9005) Gehäuse: dark grey silver |
| Wirkungsgrad | 97 % |
| Umgebungstemperatur bei Betrieb | -30…50 °C (with derating above 50 °C) |
| Höhe | 1770 mm |
| Breite | 1020 mm |
| Tiefe | 470 mm |
| Produktgewicht | 246 kg (without power module) 276 kg (with power module) |
| Dienste | Kommerzieller Service Plan Commissioning service Warranty extension up to 5 years Repair service |
| Ethernet-Service | Web-Browser |
| Kommunikationsport-Protokoll | OCPP 1.6 Modbus TCP Ethernet TCP/IP |
| Kommunikationsnetztyp | 4G WLAN Ethernet TCP/IP WLAN |
| Leistungsfaktor | 0,99 | Montage |
| elektromagnetische Verträglichkeit | Störfestigkeit für industrielle Umgebungen: Emissionsnorm für industrielle Umgebungen: |
| Schutzart (IP) | IP55 |
| Schutzart (IK) | IK10 Bildschirm: IK08 |
| Umgebungstemperatur bei Lagerung | -40…70 °C |
| Betriebshöhe | 0 - 2.000 m |
| Relative Luftfeuchtigkeit | 5…95 %, Betauung nicht zulässig |
| Normen | IEC 61851-1:Hrsg. 3 IEC 61851-23:ed. 1 IEC 62196-1 IEC 62196-3 EN/IEC 61000-6-2:2005 EN/IEC 61000-6-4:Klasse A ISO 15118-2 DIN 70121 VDV 261 |
Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| VPE 1 Höhe | 207 cm |
| VPE 1 Breite | 89,5 cm |
| VPE 1 Länge | 119,5 cm |
| Verpackungsgewicht (Lbs) | 338 kg |
Nachhaltigkeit
Nachhaltigkeit
| Recyclingfähigkeitspotential in % | 94 |
| Total lifecycle Carbon footprint | 0 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 0.0003142701078430379 |
| CO₂-Fußabdruck der Herstellungsphase [A1 bis A3] | 0 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 0.00001388487231286818 |
| CO₂-Fußabdruck der Distributionsphase [A4] | 0 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 0.0000127736725145357 |
| CO₂-Fußabdruck der Installationsphase [A5] | 0 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 0.01706771745610421 |
| Frei von REACh-SVHC | Ja |
| CO₂-Fußabdruck der Nutzungsphase [B2, B3, B4, B6] | 0 kg CO2 eq. |
Quecksilberfrei
|
Ja |
| Sustainable packaging | Nein |
| Carbon footprint of the end-of-life phase [C1 to C4] | 0.0000437538371076421 |
| CO₂-Fußabdruck der End-of-Life-Phase [C1 bis C4] | 0 kg CO2 eq. |
| CO2-Bilanz (kg CO2 eq.) | 1 |
| Verpackung mit Recycling-Karton | Nein |
| Verpackung ohne Kunststoff | Nein |
| REACh-Verordnung | https://download.schneider-electric.com/files?p_Doc_Ref=EVD2S60TBBCC-G_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| EU-RoHS-Richtlinie | https://download.schneider-electric.com/files?p_Doc_Ref=EVD2S60TBBCC-G_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| Rücknahme | Nein |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
