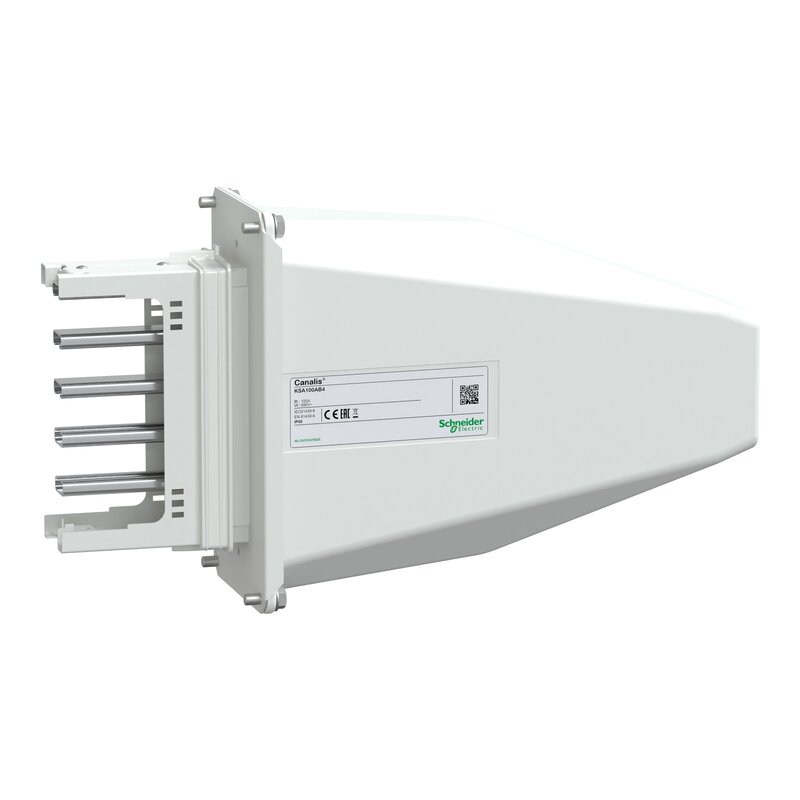

KSA Endeinspeisung, 100A, Links- + Rechtsmontage

KSA100AB4

Materialpreisgruppe : DI

273,00 €

EAN Code: 3606480003899

Jetzt kaufen

Hauptdokumente

Produktdatenblatt	Download
Software - Release	Download
Environmental Disclosure	Download
Instruction sheet	Download
Katalog	Download
CAD	Download
Declaration of Conformity (Sustainability)	Download
Declaration of conformity	Download

Hauptmerkmale
Baureihe	Canalis
Produktname	KS
Kurzbezeichnung des Geräts	KSA
Produktkompatibilität	Canalis KSA Stromschienenverteiler 100…250 A
Angebotstyp	Klassisch Steighauptleitungen
Produkt- oder Komponententyp	Einspeisungseinheit
Material der Kabel	Aluminium
[Ie] Betriebsbemessungstrom	100 A
[Ue] Bemessungs-Betriebsspannung	230 - 690 V
Anzahl der Kreise	1
Polarität des Sammelschienenverteilers	3L + N + PE
Schutzart	Ohne Schutz
Steuerungstyp	Ohne
Farbe	Weiß (RAL 9001)
Zusatzmerkmale
Geliefertes Zubehör	Endabdeckung
Montageort	Rechts Links
Montagemodus	Durch Schrauben
Montagehalterung	Sammelschiene
Gehäusematerial	Kunststoff
Anschlüsse - Klemmen	Klemmenleiste für 16 mm² flexibel Klemmenleiste für 16 mm² fest
Breite	390 mm
Tiefe	112 mm
Höhe	212 mm
Produktgewicht	1,8 kg
Normen	IEC 61439-1 IEC 61439-6
Montage
Schutzart (IP)	IP55 entspricht IEC 60529
Schutzart (IK)	IK08 entspricht IEC 62262
Verpackungseinheiten
VPE 1 Art	PCE
VPE 1 Menge	1
VPE 1 Höhe	12,500 cm
VPE 1 Breite	22,000 cm
VPE 1 Länge	39,000 cm
VPE 1 Gewicht	2,015 kg
VPE 2 Art	P06
VPE 2 Menge	30
VPE 2 Höhe	89,500 cm
VPE 2 Breite	60,000 cm
VPE 2 Länge	80,000 cm
VPE 2 Gewicht	66,565 kg
Vertragliche Gewährleistung
Gewährleistung	18 months

Environmental data

Verpackung ohne Kunststoff	Ja
Verpackung mit Recycling-Karton	Ja
Kreislaufwirtschaftsprofil	Keine besonderen Recycling-Verfahren erforderlich
WEEE	Das Symbol der durchgestrichenen Mülltonne weist darauf hin, dass Elektro- bzw. Elektronik(alt)geräte nicht im Hausmüll entsorgt werden dürfen, sondern vom Besitzer einer getrennten Sammlung für Elektro- und Elektronikaltgeräte zugeführt werden müssen.
Halogengehalt Leistung	Halogenfreies Produkt
Rücknahme	No
REACh frei von SVHC	Ja
EU-RoHS-Richtlinie	Konform EU-RoHS-Deklaration
Giftiges Schwermetall frei	Ja
Quecksilberfrei	Ja
Nachhaltige Verpackung	Ja
