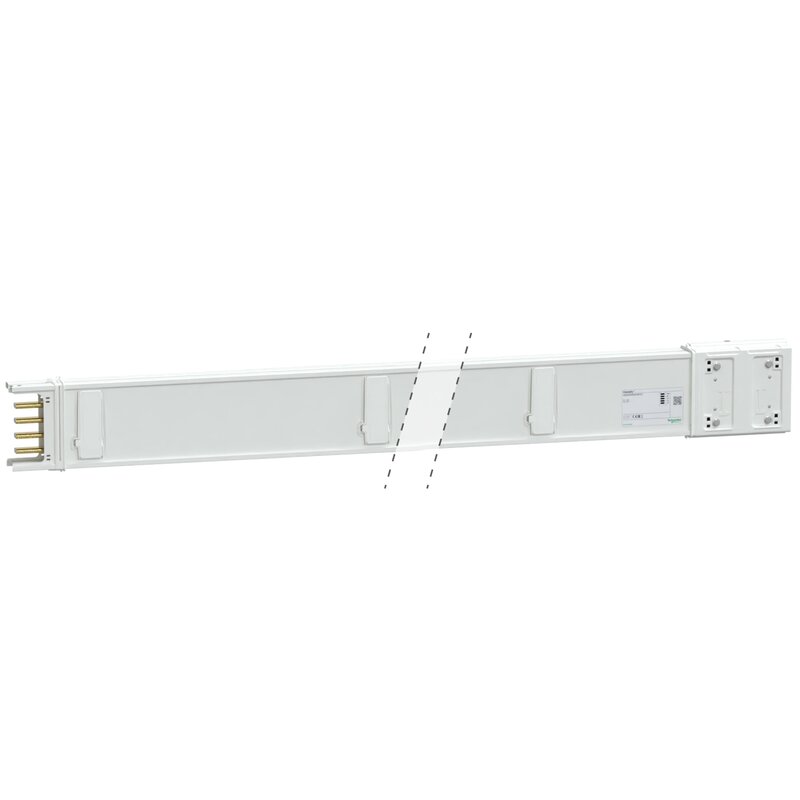

KSA gerades Element, 400A, 3m, 12Abgänge
KSA400ED43012
Materialpreisgruppe
: DI
1.393,00 €
EAN Code: 3606480004827
Hauptdokumente
 Produktdatenblatt |
Download |
|
Software - Release
|
Download |
|
Environmental Disclosure
|
Download |
|
Instruction sheet
|
Download |
|
Katalog
|
Download |
|
CAD
|
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Declaration of conformity
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Canalis |
| Kurzbezeichnung des Geräts | KSA |
| Angebotstyp | Klassisch |
| Produkt- oder Komponententyp | Stromschienenverteiler |
| Beschreibung der Sammelschiene | Länge der horizontalen Verteilung |
| Produktkompatibilität | Canalis KSA Stromschienenverteiler 400 A |
| Material der Kabel | Aluminium |
| Polarität des Sammelschienenverteilers | 3L + N + PE |
| Anzahl der Abzweigstellen | 12 |
| [Ie] Betriebsbemessungstrom | 400 A bei 35 °C |
| Schutzart (IP) | IP55 entspricht IEC 60529 |
| Montagemodus | Durch Schrauben |
| Abmessungstyp | Reparieren |
| Länge | 3 m |
| Farbe | Weiß (RAL 9001) | Zusatzmerkmale |
| Anzahl der Pole | 4 |
| Neutralposition | Nach oben |
| Montageposition | Horizontal |
| [Ue] Bemessungs-Betriebsspannung | 230 - 690 V |
| Netzwerkfrequenz | 50/60 Hz |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 8 kV |
| [Ui] Bemessungs-Isolationsspannung | 690 V |
| [Icw] Bemessungs-Kurzzeitstromfestigkeit | 18,8 kA |
| [Ipk] Bemessungs-Stoßstrom | 49,2 kA |
| Elektrischer Anschluss | Geschmierter Gleitkontakt |
| Breite | 54 mm |
| Höhe | 146 mm |
| Produktgewicht | 20 kg |
| Intervall der Abzweigeinheit | 500 mm |
| Abgestrahltes Magnetfeld | 1 µT |
| Thermische Belastungsgrenze | 354000 kA².s |
| THDI | 0…15 % 400 A 15…33 % 315 A 33…100 % 250 A |
| Max. Spannungsabfall | <0,022 V mit Leistungsfaktor = 0,9 bei 50 Hz mit 1 A für 100 m Länge <0,022 V mit Leistungsfaktor = 0,8 bei 50 Hz mit 1 A für 100 m Länge <0,021 V mit Leistungsfaktor = 0,7 bei 50 Hz mit 1 A für 100 m Länge <0,018 V mit Leistungsfaktor = 1 bei 50 Hz mit 1 A für 100 m Länge |
| Normen | IEC 61439-1 IEC 61439-6 |
Montage |
| Schutzart (IK) | IK08 entspricht IEC 62262 |
| Umgebungstemperatur bei Betrieb | 35 °C (ohne Leistungsminderung) 55 °C (mit Leistungsminderungsfaktor) |
Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Höhe | 16,900 cm |
| VPE 1 Breite | 7,200 cm |
| VPE 1 Länge | 311,000 cm |
| VPE 1 Gewicht | 19,000 kg |
| VPE 2 Art | PAL |
| VPE 2 Menge | 20 |
| VPE 2 Höhe | 48,500 cm |
| VPE 2 Breite | 64,000 cm |
| VPE 2 Länge | 320,000 cm |
| VPE 2 Gewicht | 400,000 kg | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Environmental data
| Verpackung ohne Kunststoff | Ja |
| Verpackung mit Recycling-Karton | Ja |
| REACh frei von SVHC | Ja |
|
EU-RoHS-Richtlinie
|
Konform EU-RoHS-Deklaration |
| Giftiges Schwermetall frei | Ja |
| Kreislaufwirtschaftsprofil | Keine besonderen Recycling-Verfahren erforderlich |
| WEEE | Das Symbol der durchgestrichenen Mülltonne weist darauf hin, dass Elektro- bzw. Elektronik(alt)geräte nicht im Hausmüll entsorgt werden dürfen, sondern vom Besitzer einer getrennten Sammlung für Elektro- und Elektronikaltgeräte zugeführt werden müssen. |
| Halogengehalt Leistung | Halogenfreies Produkt |
| Rücknahme | No |
|
Quecksilberfrei
|
Ja |
