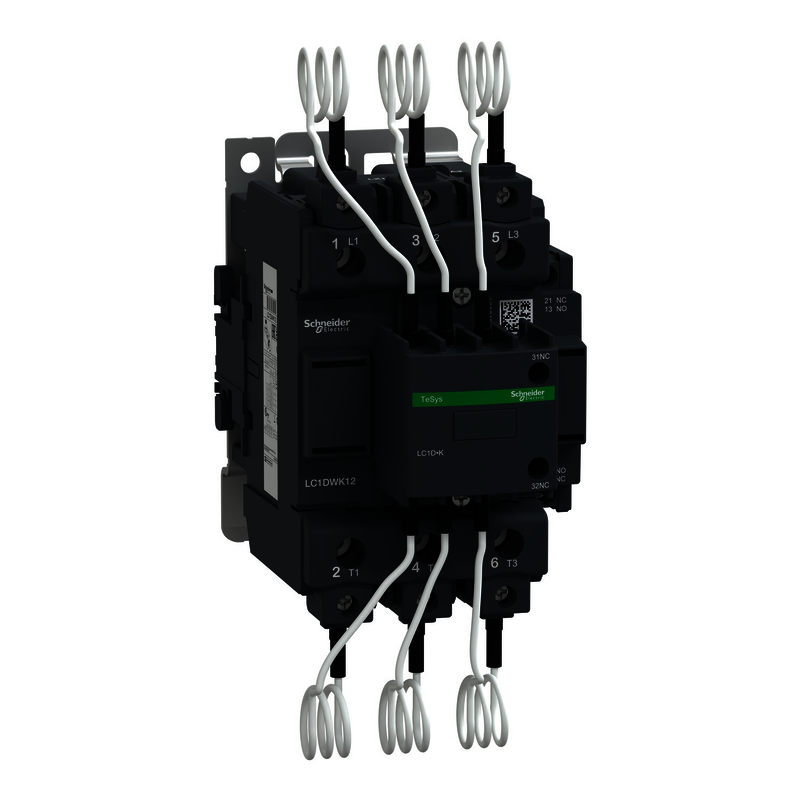

Kondensatorschütz, 3p+1S+2Ö, 60KVAr/400V, Spule 230V 50/60Hz
LC1DWK12P7
Materialpreisgruppe
: A1
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of conformity
|
Download |
|
Technical Drawing
|
Download |
|
Technical illustration
|
Download |
|
Environmental Disclosure
|
Download |
|
Instruction sheet
|
Download |
|
Data Bulletin
|
Download |
|
Catalog
|
Download |
|
Certificate
|
Download |
|
CAD
|
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | TeSys |
| Produktname | TeSys LC1D.K TeSys Deca |
| Produkt- oder Komponententyp | Kondensatorbetriebsschütz |
| Kurzbezeichnung des Geräts | LC1DWK |
| Geräteanwendung | Steuerung |
| Anwendung des Schützes | Korrektur Leistungsfaktor |
| Nutzungskategorie | AC-6b |
| Beschreibung der Pole | 3P |
| Strommast Kontaktzusammensetzung | 3 S |
| [Ue] Betriebsbemessungsspannung | Stromkreis: 690 V AC 50/60 Hz |
| Blindleistungsangabe | 35 kvar bei 230 V AC 50 Hz 60 °C 63 kvar bei 400 V AC 50 Hz 60 °C 67 kvar bei 440 V AC 50 Hz 60 °C 104 kvar bei 690 V AC 50 Hz 60 °C 30 kvar bei 230 V AC 60 Hz 60 °C 60 kvar bei 460 V AC 60 Hz 60 °C 80 kvar bei 575 V AC 60 Hz 60 °C |
| Steuerstromkreis-Typ | AC bei 50/60 Hz |
| [Uc] Steuerkreisspannung | 230 V AC 50/60 Hz |
| Aufbau der Hilfskontakte | 1 S + 2 Ö unverzögert |
| Elektrische Lebensdauer | 300000 Zyklen bei Ue 400 V 200000 Zyklen bei Ue 690 V |
| Montagehalterung | DIN-Schiene Platte |
| Normen | EN/IEC 60947-1 EN/IEC 60947-4-1 UL 60947-4-1 CSA C22.2 Nr. 60947-4-1 |
| Produktzertifizierungen | IECEE CB-Schema UL CSA UKCA |
| Anschlüsse - Klemmen | Steuerkreis: Schraubklemmen 1 1…4 mm² - Kabelfestigkeit: starr Steuerkreis: Schraubklemmen 2 1…4 mm² - Kabelfestigkeit: starr Steuerkreis: Schraubklemmen 1 1…4 mm² - Kabelfestigkeit: flexibel ohne Kabelende Steuerkreis: Schraubklemmen 2 1…4 mm² - Kabelfestigkeit: flexibel ohne Kabelende Steuerkreis: Schraubklemmen 1 1…4 mm² - Kabelfestigkeit: flexibel mit Kabelende Steuerkreis: Schraubklemmen 2 1…2,5 mm² - Kabelfestigkeit: flexibel mit Kabelende Stromkreis: Stecker 1 4…50 mm² - Kabelfestigkeit: starr Stromkreis: Stecker 2 4…25 mm² - Kabelfestigkeit: starr Stromkreis: Stecker 1 4…50 mm² - Kabelfestigkeit: flexibel ohne Kabelende Stromkreis: Stecker 2 4…25 mm² - Kabelfestigkeit: flexibel ohne Kabelende Stromkreis: Stecker 1 4…50 mm² - Kabelfestigkeit: flexibel mit Kabelende Stromkreis: Stecker 2 4…16 mm² - Kabelfestigkeit: flexibel mit Kabelende |
| [M] Anzugsdrehmoment | Stromkreis: 12 Nm - auf Stecker Steuerkreis: 1,7 Nm - auf Schraubklemmen |
| Max. Betriebsrate | 100 cyc/h | Zusatzmerkmale |
| Typ der Hilfskontakte | Typ mechanisch verbunden 1 S + 2 Ö entspricht IEC 60947-5-1 | Montage |
| Schutzart (IP) | IP20 Vorderseite entspricht IEC 60529 |
| Umgebungstemperatur bei Betrieb | -5…60 °C |
| Umgebungstemperatur bei Lagerung | -60…80 °C |
| Betriebshöhe | 0 - 3.000 m |
| Höhe | 180 mm |
| Breite | 85 mm |
| Tiefe | 154 mm |
| Produktgewicht | 1,65 kg | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| VPE 1 Höhe | 19,000 cm |
| VPE 1 Breite | 13,200 cm |
| VPE 1 Länge | 17,000 cm |
| Verpackungsgewicht (Lbs) | 1,791 kg |
| VPE 2 Art | S06 |
| VPE 2 Menge | 48 |
| VPE 2 Höhe | 75,000 cm |
| VPE 2 Breite | 60,000 cm |
| VPE 2 Länge | 80,000 cm |
| VPE 2 Gewicht | 95,944 kg | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
| Verpackung ohne Kunststoff | Ja |
| Verpackung mit Recycling-Karton | Ja |
| Circular Econmomy-Eignung | Keine besonderen Recycling-Verfahren erforderlich |
| Rücknahme | Nein |
| CO2-Bilanz (kg CO2 eq.) | 1 |
| Frei von REACh-SVHC | Ja |
EU-RoHS-Richtlinie
|
Konform EU-RoHS-Deklaration |
| Frei von giftigen Schwermetallen | Ja |
|
Quecksilberfrei
|
Ja |
| Sustainable packaging | Nein |
| Total lifecycle Carbon footprint | 0 kg CO2 eq. |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| EU-RoHS-Richtlinie | Konform |
