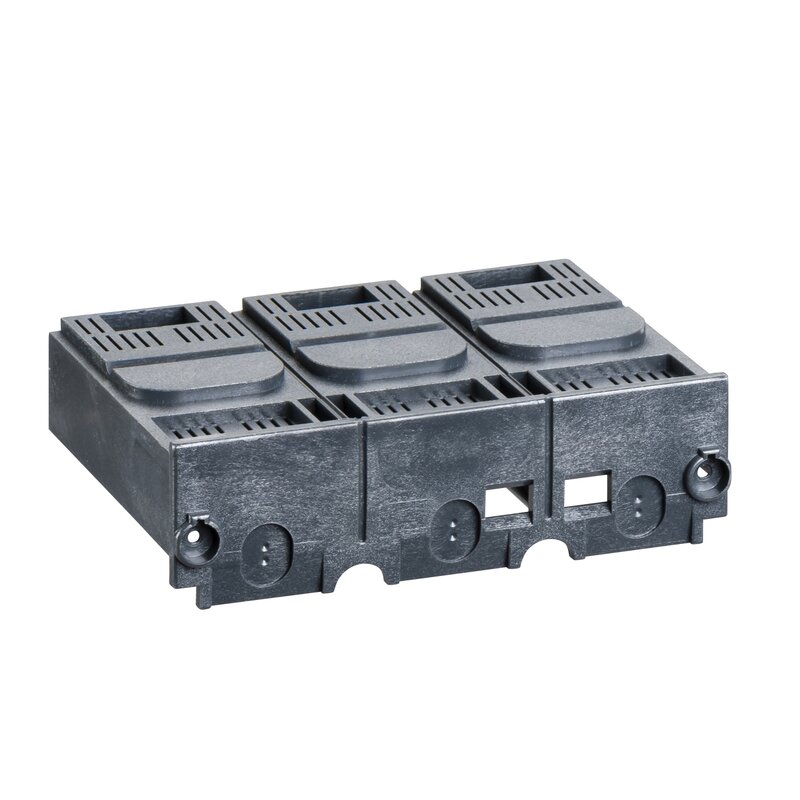

Kurz Klemmenabd. für ComPact NSX100/250 3P (1Stk.)

LV429515
Materialpreisgruppe : DA
25,05 €
EAN Code: 3606480019890
Jetzt kaufen
In den Einkaufswagen
Spezifikationen Nachhaltigkeit

Installateur finden

24/7 Self-Service Für Newsletter registrieren

Hauptdokumente

Produktdatenblatt Download
Declaration of Conformity (Sustainability) Download
Technical Drawing Download
User guide Download
Catalog Download
CAD Download
Instruction sheet Download
Environmental Disclosure Download
Alle Dokumente

Dieses Produkt ist kompatibel mit

Leistungsschalter: Kompatible Produkte

C25F3TM250

Kompaktleistungsschalter ComPacT NSX250F, 36 kA at 415 VAC, TMD trip unit 250 A, 3 poles 3d

1.250,00 €
C16F3TM160

Kompaktleistungsschalter ComPacT NSX160F mit TM160D 3P3D, 36kA/415V AC

847,00 €
C25F3TM200

Kompaktleistungsschalter ComPacT NSX250F, 36 kA at 415 VAC, TMD trip unit 200 A, 3 poles 3d

1.085,00 €
C10F3TM063

Kompaktleistungsschalter ComPacT NSX100F mit TM63D 3P3D 44-63A, 36kA/415V AC

327,00 €
C16F3TM125

Kompaktleistungsschalter ComPacT NSX160F mit TM125D 3P3D, 36kA/415V AC

704,00 €
Leistungsschalter (5)

Spezifikationen

Hauptmerkmale
Produkt- oder Komponententyp Kurze Klemmenabschirmung
Kompatible Produktfamilie ComPact ComPacT NSX100 neue Generation
ComPact ComPacT NSX160 neue Generation
ComPact ComPacT NSX250 neue Generation
ComPact Compact NSX100
ComPact ComPact NSX160
ComPact Compact NSX250
ComPact ComPacT NSX DC neue Generation NSX100 DC
ComPact ComPacT NSX DC neue Generation NSX160 DC
ComPact ComPacT NSX DC neue Generation NSX250 DC
ComPact Compact NSX100 DC
ComPact Compact NSX160 DC
ComPact Compact NSX250 DC
EasyPact EasyPact CVS100
EasyPact EasyPact CVS160
EasyPact EasyPact CVS250
Zubehör / Teiletyp Isolationszubehör
Beschreibung der Pole 3P
Menge pro Satz 1
Zusatzmerkmale
Anschlussraster 35 mm
Schutzart (IP) IP40 entspricht IEC 60529
Produktkompatibilität Leistungsschalter
Stecksockel
Verpackungseinheiten
VPE 1 Art PCE
Anzahl der Geräte pro Packung 1
VPE 1 Höhe 2,500 cm
VPE 1 Breite 16,500 cm
VPE 1 Länge 17,000 cm
Verpackungsgewicht (Lbs) 51,900 g
VPE 2 Art S04
VPE 2 Menge 60
VPE 2 Höhe 30,000 cm
VPE 2 Breite 40,000 cm
VPE 2 Länge 60,000 cm
VPE 2 Gewicht 3,819 kg
VPE 3 Art P12
VPE 3 Menge 240
VPE 3 Höhe 45,000 cm
VPE 3 Breite 80,000 cm
VPE 3 Länge 120,000 cm
VPE 3 Gewicht 27,229 kg
Vertragliche Gewährleistung
Gewährleistung 18 months

Nachhaltigkeit

Nachhaltigkeit
Frei von REACh-SVHC Ja
EU-RoHS-Richtlinie Übererfüllung der Konformität (außerhalb EU RoHS-Scope)
EU-RoHS-Deklaration
Frei von giftigen Schwermetallen Ja
Quecksilberfrei Ja
Verpackung ohne Kunststoff Nein
Verpackung mit Recycling-Karton Ja
Circular Econmomy-Eignung Keine besonderen Recycling-Verfahren erforderlich
Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle Produkt enthält Halogen über den Schwellenwerten
Rücknahme Ja
CO2-Bilanz (kg CO2 eq.) 1
PVC-frei Ja
Total lifecycle Carbon footprint 0.4 kg CO2 eq.
Carbon footprint of the manufacturing phase [A1 to A3] 0.25719173208148494
CO2 Fußabdruck am Ende der Betriebsdauer ​ 0.3 kg CO2 eq.
Carbon footprint of the distribution phase [A4] 0.011275883886773095
Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle 0 kg CO2 eq.
Carbon footprint of the installation phase [A5] 0.015800274270442043
CO2 Fußabdruck während der Einrichtung 0 kg CO2 eq.
Carbon footprint of the use phase [B2, B3, B4, B6] 0 kg CO2 eq.
Sustainable packaging Nein
Carbon footprint of the end-of-life phase [C1 to C4] 0.12093919286053337
Carbon footprint of the end-of-life phase [C1 to C4] 0.1 kg CO2 eq.
