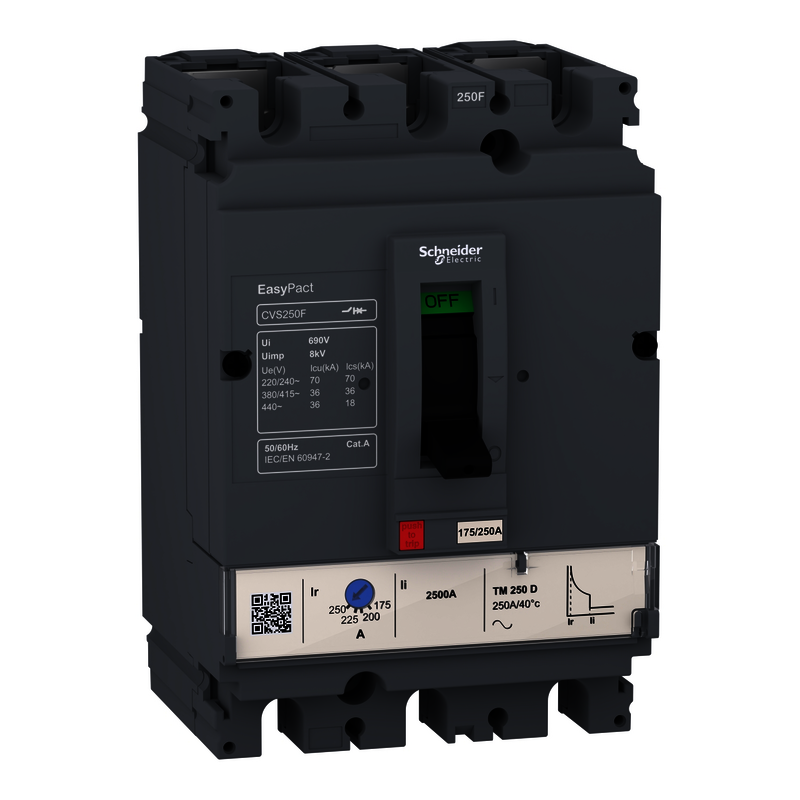

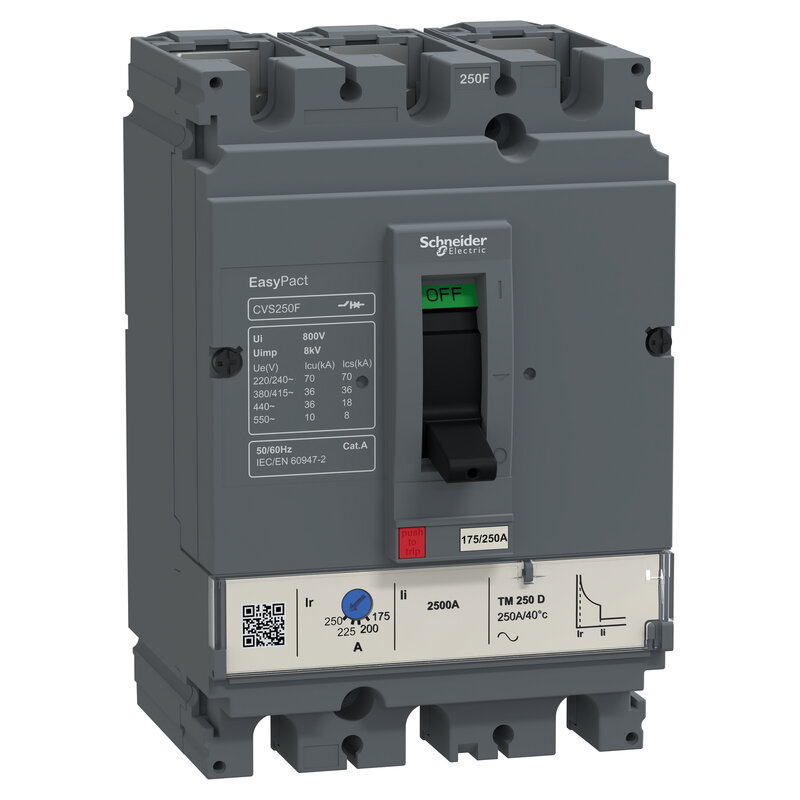

EasyPact CVS250F Leistungsschalter, 36 kA bei 415 VAC, 3P 3d, TM-D 200 A Auslöser
LV525332
Materialpreisgruppe
: DG
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of conformity
|
Download |
|
Circularity Profile
|
Download |
|
Technical illustration
|
Download |
|
Environmental Disclosure
|
Download |
|
Instruction sheet
|
Download |
|
Offer Marketing Illustration
|
Download |
|
How to video
|
Video anzeigen |
|
Catalog
|
Download |
|
Certificate
|
Download |
|
CAD
|
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Easypact |
| Baureihe | Easypact CVS100-250 |
| Produktname | EasyPact CVS |
| Kurzbezeichnung des Geräts | CVS250F |
| Produkt- oder Komponententyp | Leistungsschalter |
| Geräteanwendung | Verteilung |
| Beschreibung der Pole | 3P |
| Beschreibung der geschützten Pole | 3D |
| Erdschlussschutz (Vigi Add On) | Ohne |
| [In] Bemessungsstrom | 200 A bei 40 °C |
| Netzwerktyp | AC |
| Nutzungskategorie | Kategorie A |
| Bemessungsgrenzkurzausschaltvermögen [Icu] | 36 kA Icu bei 440 V AC 50/60 Hz entspricht IEC 60947-2 36 kA Icu bei 380/415 V AC 50/60 Hz entspricht IEC 60947-2 70 kA Icu bei 220/240 V AC 50/60 Hz entspricht IEC 60947-2 |
| Name des Auslösers | TM-D |
| Auslöser-Technologie | Thermomagnetisch |
| Auslöserleistung | 200 A bei 40 °C |
| Schutzart | Kurzschlussschutz (magnetisch) Überlastschutz (thermisch) |
Zusatzmerkmale |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 8 kV entspricht EN/IEC 60947-2 |
| Netzwerkfrequenz | 50/60 Hz |
| Ausschaltvermögen | F |
| [Ics] Bemessungsbetriebs-Ausschaltvermögen | 18 kA bei 440 V AC 50/60 Hz entspricht IEC 60947-2 36 kA bei 380/415 V AC 50/60 Hz entspricht IEC 60947-2 70 kA bei 220/240 V AC 50/60 Hz entspricht IEC 60947-2 |
| Mechanische Lebensdauer | 20000 Zyklen |
| Elektrische Lebensdauer | 10000 Zyklen 415 V Zoll entspricht IEC 60947-2 |
| Steuerungstyp | Kippschalter |
| Einstellbereich für thermischen Schutz | 140…200 A |
| [Ir] Typ der Einstellung der Langzeitaufnahme | Einstellbar |
| Einstellbereich der Langzeitaufnahme | 0,7 - 1 x In |
| Typ der Einstellung der Langzeitverzögerung | Fixiert |
| [Ii] Typ der Einstellung des unverzögerten Kurzschlusses | Fixiert |
| Einstellbereich des unverzögerten Kurzschlusses | 2.000 A |
| Kontaktstellungsanzeige | Ja |
| Montagehalterung | Rückwand |
| Montagemodus | Fest |
| Anschluss auf der Oberseite | Frontseite |
| Anschluss auf der Unterseite | Frontseite |
| Anschlüsse - Klemmen | Schraubverbindung |
| Anschlussraster | 35 mm |
| Kompatibilitätscode | CVS250 |
| Breite | 105 mm |
| Tiefe | 86 mm |
| Höhe | 161 mm |
| Produktgewicht | 1,7 kg | Montage |
| Normen | EN 60947-2 IEC 60947-2 |
| Produktzertifizierungen | GOST IEC |
| Schutzklasse gegen elektrischen Schlag | Klasse II |
| Verschmutzungsgrad | 3 entspricht IEC 60664-1 |
| Schutzart (IP) | IP40 |
| Umgebungstemperatur bei Betrieb | -25…70 °C |
| Umgebungstemperatur bei Lagerung | -50…85 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| VPE 1 Höhe | 11,000 cm |
| VPE 1 Breite | 14,000 cm |
| VPE 1 Länge | 19,000 cm |
| Verpackungsgewicht (Lbs) | 1,929 kg |
| VPE 2 Art | S03 |
| VPE 2 Menge | 6 |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 2 Gewicht | 11,994 kg |
Nachhaltigkeit
Nachhaltigkeit
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Ja |
| SCIP-Nummer | 49bf38c5-56a0-475d-90bd-a88ef3d2ace2 |
| Rücknahme | Nein |
| CO2-Bilanz (kg CO2 eq.) | 270 |
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| Total lifecycle Carbon footprint | 270 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 13.694658621424345 |
| CO2 Fußabdruck am Ende der Betriebsdauer | 14 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 0.6081230830203912 |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | 0.6 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 0.04463313819509877 |
| CO2 Fußabdruck während der Einrichtung | 0 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 252.04673684210522 |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 252 kg CO2 eq. |
| Sustainable packaging | Nein |
| Carbon footprint of the end-of-life phase [C1 to C4] | 3.7038694067848015 |
| Carbon footprint of the end-of-life phase [C1 to C4] | 4 kg CO2 eq. |
| WEEE Label | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
