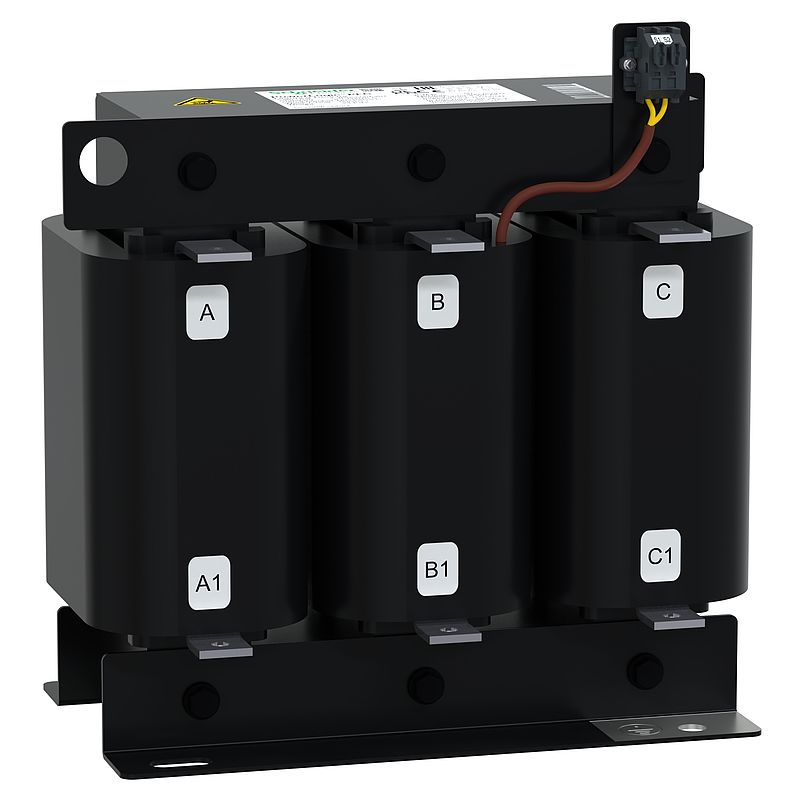

Filterkreisdrossel, PowerLogic PFC, 50kvar, 210Hz, (4,2), 5,7%, 50Hz, 400V
LVR05500A40T
Materialpreisgruppe
: DL
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Technical Drawing
|
Download |
|
Catalog
|
Download |
|
CAD
|
Download |
|
Declaration of conformity
|
Download |
|
Instruction sheet
|
Download |
|
Certificate
|
Download |
|
Environmental Disclosure
|
Download |
Dieses Produkt ist kompatibel mit
Hauptfunktionen: Kompatible Produkte
Hauptfunktionen (5)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | PowerLogic |
| Kurzbezeichnung des Geräts | DR |
| Produkt- oder Komponententyp | Verstimmte Drosselspule |
| Netzwerkfrequenz | 50 Hz |
| Blindleistungsangabe | 50 kvar für 400 V AC 50 Hz |
| Netzspannung | 400 V AC 50 Hz |
| Einstellreihenfolge | 4,2 - 210 Hz - 5,7 % - 50 Hz | Zusatzmerkmale |
| Leistungsverluste (max) | 320 W |
| Induktanzwert | 0,614 mH |
| Induktivitätstoleranz | - 5 % bis 5 % pro Phase |
| Grundnennstrom | 72,2 A |
| Effektivwert des Stroms | 88 A |
| elektrische Isolationsklasse | Klasse H |
| [Ui] Bemessungs-Isolationsspannung | 1,1 kV |
| Dielektrische Prüfspannung | 4 kV 50 Hz 1 Minute |
| [Imp] Max. Dauerstrom | 1,3 x I1 |
| Oberschwingungsstromspektrum | 2,9 % x I3 67,8 % x I5 18,6 % x I7 6,2 % x I11 |
| Dynamischer Haltestrom | 2,2 x Isc |
| [Ith] Konventioneller thermischer Strom in freier Luft | 2 A bei 250 V AC 50 Hz |
| Installationstyp | Innenmontage |
| Kühlungstyp | Erzwungene Konvektion |
| Anschlüsse - Klemmen | Polklemme |
| Befestigungsmitte | 200 x 125 mm |
| Höhe | 270 mm |
| Breite | 260 mm |
| Tiefe | 200 mm |
| Produktgewicht | 24 kg | Montage |
| Normen | IEC 60068 |
| Schutzart (IP) | IP00 |
| Betriebshöhe | <= 2.000 m |
| Umgebungstemperatur bei Betrieb | 0…55 °C bei <lt/>= 1.000 m 0…50 °C bei > 1.000 - 2.000 m |
| Durchschnittliche Umgebungslufttemperatur für den Betrieb | 50°C bei <lt/>= 1.000 m (Durchschnitt über 24 Stunden) 40°C bei <lt/>= 1.000 m (Durchschnitt über 1 Jahr) 45°C bei > 1.000 - 2.000 m (Durchschnitt über 24 Stunden) 35°C bei > 1.000 - 2.000 m (Durchschnitt über 1 Jahr) |
| Klimafestigkeit | Relative Luftfeuchtigkeit: 20 - 80 % Salznebel (400 V/50 Hz) : 250 Stunden |
Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 31,000 kg |
| VPE 1 Höhe | 48,000 cm |
| VPE 1 Breite | 40,000 cm |
| VPE 1 Länge | 60,000 cm |
| VPE 2 Art | P06 |
| VPE 2 Menge | 2 |
| VPE 2 Gewicht | 69,000 kg |
| VPE 2 Höhe | 70,000 cm |
| VPE 2 Breite | 60,000 cm |
| VPE 2 Länge | 80,000 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Nachhaltigkeit
| Frei von REACh-SVHC | Ja |
EU-RoHS-Richtlinie
|
Konform EU-RoHS-Deklaration |
| Circular Econmomy-Eignung | Keine besonderen Recycling-Verfahren erforderlich |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Ja |
| Rücknahme | Ja |
| CO2-Bilanz (kg CO2 eq.) | 4450 |
| Total lifecycle Carbon footprint | 4 450 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 161.83183210500465 |
| CO2 Fußabdruck am Ende der Betriebsdauer | 162 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 21.662754108822902 |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | 22 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 3.4160113810599033 |
| CO2 Fußabdruck während der Einrichtung | 3 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 4209.548745589073 |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 4 210 kg CO2 eq. |
| Sustainable packaging | Nein |
| Carbon footprint of the end-of-life phase [C1 to C4] | 53.5148489732862 |
| Carbon footprint of the end-of-life phase [C1 to C4] | 54 kg CO2 eq. |
| WEEE Label | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
13 Dokumente
| LVR05500A40T REACh-Erklärung
03/04/25 · Declaration of Conformity (Sustainability) |
0,2 MB | Download |
| LVR05500A40T EU-RoHS-Erklärung
03/04/25 · Declaration of Conformity (Sustainability) |
0,2 MB | Download |
| LVR05500A40T China-RoHS-Erklärung
03/04/25 · Declaration of Conformity (Sustainability) |
0,2 MB | Download |
| PowerLogic PFC Detuned Reactor, Environmental Disclosure, Product Environmental Profile 15/03/25 · Environmental Disclosure | 0,4 MB | Download |
| Type Test_PowerLogic PFC Detuned Reactor 15/03/25 · Certificate | 0,9 MB | Download |
| EasyLogic PFC Detuned Reactor - Instruction sheet 15/03/25 · Instruction sheet | 1,5 MB | Download |
| UKCA_Detuned Reactor 15/03/25 · Declaration of conformity | 0,4 MB | Download |
| DETUNED REACTOR 220V 60HZ 50KVAR 252HZ - 3D CAD 15/03/25 · CAD | 0,1 MB | Download |
| VarPlus - Anti Harmonic detuned reactor 50Hz 400 to 690V - 3D CAD 15/03/25 · CAD | 2,6 MB | Download |
| Low Voltage Power Factor Correction Components - Catalogue 2022
15/03/25 · Catalog |
18,2 MB | Download |
| Detuned Reactor declaration of conformity 15/03/25 · Declaration of conformity | 0,7 MB | Download |
| DoC dross 220 16/01/25 · Declaration of conformity | 1,3 MB | Download |
| Inductance 56SXXX Technical drawings 15/01/25 · Technical Drawing | 0,3 MB | Download |
