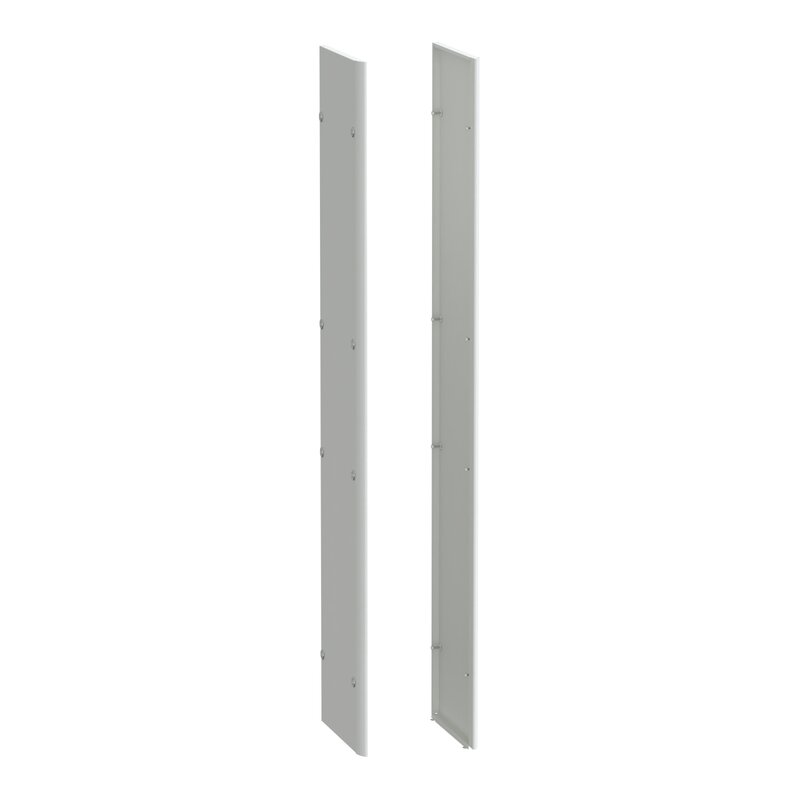

PrismaSeT-P, Seitenwand, IP30,Tiefe=400mm,(2Stück)
LVS08750
Materialpreisgruppe
: DF
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Technical illustration
|
Download |
|
Instruction sheet
|
Download |
|
Catalog
|
Download |
|
CAD
|
Download |
|
Environmental Disclosure
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | PrismaSeT |
| Baureihe | PrismaSeT P |
| Produkt- oder Komponententyp | Seitenteil |
| Kompatible Produktfamilie | PrismaSeT PrismaSeT P Gehäuse |
| Geräteanwendung | Niederspannungs-Energieverteilung |
| Gehäusetyp | Metallgehäuse Innenraum-Gehäuse |
| die Installationsbeschreibung | Schaltfeld - Breite 400 mm, Tiefe 400 mm Schaltfeld - Breite 650 mm, Tiefe 400 mm Schaltfeld - Breite 800 mm, Tiefe 400 mm |
| Bausatz-Zusammensetzung | 2 Seitenpanel Bajonettverschluss |
| Normen | IEC 61439-1 für Gehäuse IEC 61439-2 für Gehäuse |
| Produktzertifizierungen | ASTA | Zusatzmerkmale |
| Material | Behandeltes Stahlblech |
| Beschichtung | Elektrophorsesbehandlung und heiß-polimerisiertes Polyester-Epoxy-Pulver |
| Oberflächenbeschaffenheit | Matt Strukturiert |
| Farbe | Weiß (RAL 9003) |
| Breite | 400 mm |
| Höhe | 2000 mm |
| Produktgewicht | 18,5 kg |
| Menge pro Satz | Satz à 2 | Montage |
| Schutzart (IP) | IP30 für Gehäuse IP31 für Gehäuse |
| Schutzart (IK) | IK08 | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| VPE 1 Höhe | 8,000 cm |
| VPE 1 Breite | 48,000 cm |
| VPE 1 Länge | 207,000 cm |
| Verpackungsgewicht (Lbs) | 19,426 kg |
| VPE 2 Art | PAL |
| VPE 2 Menge | 20 |
| VPE 2 Höhe | 97,000 cm |
| VPE 2 Breite | 120,000 cm |
| VPE 2 Länge | 202,000 cm |
| VPE 2 Gewicht | 414,000 kg | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Nachhaltigkeit
| Frei von REACh-SVHC | Ja |
EU-RoHS-Richtlinie
|
Konform EU-RoHS-Deklaration |
| Frei von giftigen Schwermetallen | Ja |
|
Quecksilberfrei
|
Ja |
| Sustainable packaging | Nein |
| Circular Econmomy-Eignung | Keine besonderen Recycling-Verfahren erforderlich |
| Verpackung ohne Kunststoff | Ja |
| Verpackung mit Recycling-Karton | Ja |
| PVC-frei | Ja |
| Rücknahme | Ja |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | Produkt mit halogenfreien Kunststoffteilen |
| Silikonfrei | Ja |
11 Dokumente
| LVS08750 REACh-Erklärung
04/04/25 · Declaration of Conformity (Sustainability) |
0,2 MB | Download |
| LVS08750 EU-RoHS-Erklärung
04/04/25 · Declaration of Conformity (Sustainability) |
0,2 MB | Download |
| PrismaSet P Cubicles up to 4000A 15/03/25 · Environmental Disclosure | 0,5 MB | Download |
| PrismaSeT IP30 Side Panels D400 - 3D CAD 15/03/25 · CAD | 0,8 MB | Download |
| Declaratie de conformitate PrismaSeT G 15/03/25 · Declaration of conformity | 0,2 MB | Download |
| Declaratie de conformitate PrismaSeT P 15/03/25 · Declaration of conformity | 0,2 MB | Download |
| Catalog PrismaSeT P 15/03/25 · Catalog | 188,9 MB | Download |
| Catalogue PrismaSeT P Active 15/03/25 · Catalog | 189,9 MB | Download |
| Catalog PrismaSeT P 4000A 14/10/24 · Catalog | 111,0 MB | Download |
| PrismaSeT_LVS08750_IP30 Side Panels D400 16/09/24 · Technical illustration | 0,0 MB | Download |
| PrismaSeT P IP30/IP55 enclosure - Gebrauchsanleitung 15/09/24 · Instruction sheet | 16,3 MB | Download |
