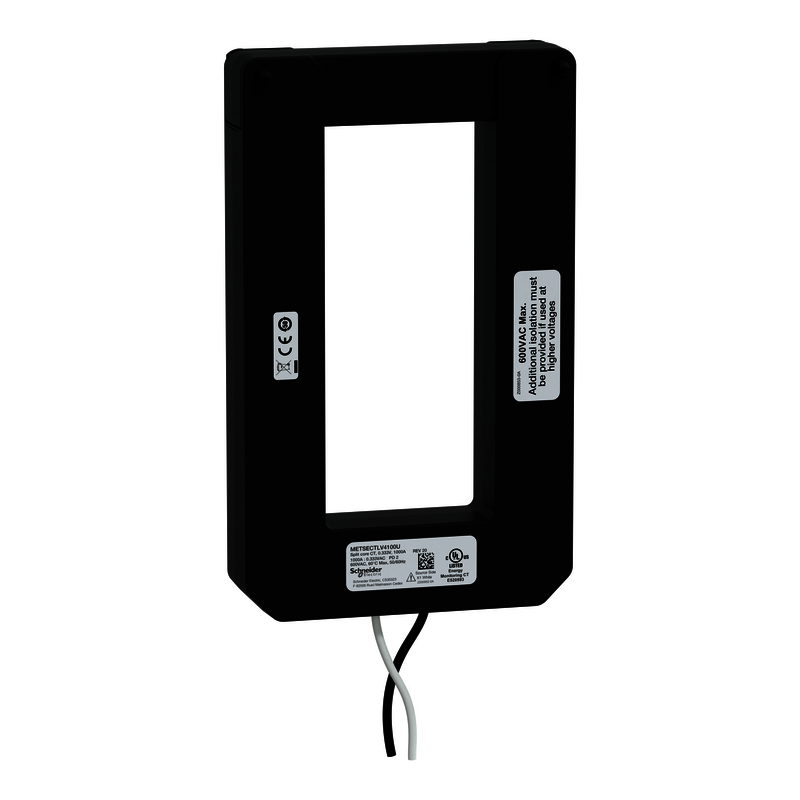

Kabelumbauwandler LVCT 1000 A - 0,333 V Ausgang, Innenmaße 146 x 63 mm
METSECTLV4100U
Materialpreisgruppe
: DT
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of conformity
|
Download |
|
Anleitungsblatt
|
Download |
|
CAD
|
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Other technical guide
|
Download |
|
Catalog
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | PowerLogic |
| Kurzbezeichnung des Geräts | LVCT |
| Produkt- oder Komponententyp | Stromwandler |
| Ausgangsspannung | 0,333 V |
| Elektrischer Anschluss | Loser Leiter: 2,4 m (AWG 16) 600 V |
| Produktbestimmung | BCPM BCPMSC IEM3000 EM3500 EM4200 EM4900 |
| Typ des Stromwandlers | Spaltungskern |
| [In] Bemessungsstrom | 1000 A |
| Netzwerkfrequenz | 50 Hz 60 Hz |
Zusatzmerkmale |
| Kompatible Produktfamilie | PowerLogic PowerLogic BCPM BCPMA Multikreis-Energiezähler PowerLogic PowerLogic BCPM BCPMB Multikreis-Energiezähler PowerLogic PowerLogic BCPM BCPME Multikreis-Energiezähler PowerLogic PowerLogic BCPMSC BCPMSCA Multikreis-Energiezähler PowerLogic PowerLogic BCPMSC BCPMSCB Multikreis-Energiezähler PowerLogic PowerLogic BCPMSC BCPMSCE Multikreis-Energiezähler PowerLogic PowerLogic EM3500 EM3502 Energiezähler PowerLogic PowerLogic EM3500 EM3550 Energiezähler PowerLogic PowerLogic EM3500 EM3555 Energiezähler PowerLogic PowerLogic EM3500 EM3560 Energiezähler PowerLogic PowerLogic EM3500 EM3561 Energiezähler PowerLogic PowerLogic EM4200 EM4235 Energiezähler PowerLogic PowerLogic EM4200 EM4236 Energiezähler PowerLogic PowerLogic EM4900 EM4904 Multikreis-Energiezähler PowerLogic PowerLogic EM4900 EM4908 Multikreis-Energiezähler PowerLogic PowerLogic EM4900 EM4914 Multikreis-Energiezähler PowerLogic PowerLogic EM4900 EM4928 Multikreis-Energiezähler Acti 9 Acti9 iEM3000 iEM3455 Energiezähler Acti 9 Acti9 iEM3000 iEM3465 Energiezähler |
| Messgenauigkeit | 1 % | Montage |
| Relative Luftfeuchtigkeit | 0…95 % |
| Umgebungstemperatur bei Betrieb | -15…60 °C |
| Umgebungstemperatur bei Lagerung | -40…70 °C |
| Normen | UL 2808 IEC 61869-2 |
| Breite | Intern: 62,74 mm Gesamt: 124,71 mm |
| Tiefe | 29,46 mm |
| Höhe | Intern: 145,54 mm Gesamt: 206,25 mm |
| Produktgewicht | 1072 g | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| VPE 1 Höhe | 10,900 cm |
| VPE 1 Breite | 22,600 cm |
| VPE 1 Länge | 26,900 cm |
| Verpackungsgewicht (Lbs) | 1,310 kg |
| VPE 2 Art | CAR |
| VPE 2 Menge | 6 |
| VPE 2 Höhe | 27,900 cm |
| VPE 2 Breite | 32,900 cm |
| VPE 2 Länge | 46,900 cm |
| VPE 2 Gewicht | 8,148 kg |
| VPE 3 Art | PAL |
| VPE 3 Menge | 126 |
| VPE 3 Höhe | 103,500 cm |
| VPE 3 Breite | 100,000 cm |
| VPE 3 Länge | 120,000 cm |
| VPE 3 Gewicht | 186,000 kg | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Nein |
| Rücknahme | Ja |
| Frei von REACh-SVHC | Ja |
EU-RoHS-Richtlinie
|
Konform EU-RoHS-Deklaration |
| Frei von giftigen Schwermetallen | Ja |
|
Quecksilberfrei
|
Ja |
| Sustainable packaging | Nein |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| EU-RoHS-Richtlinie | Konform |
