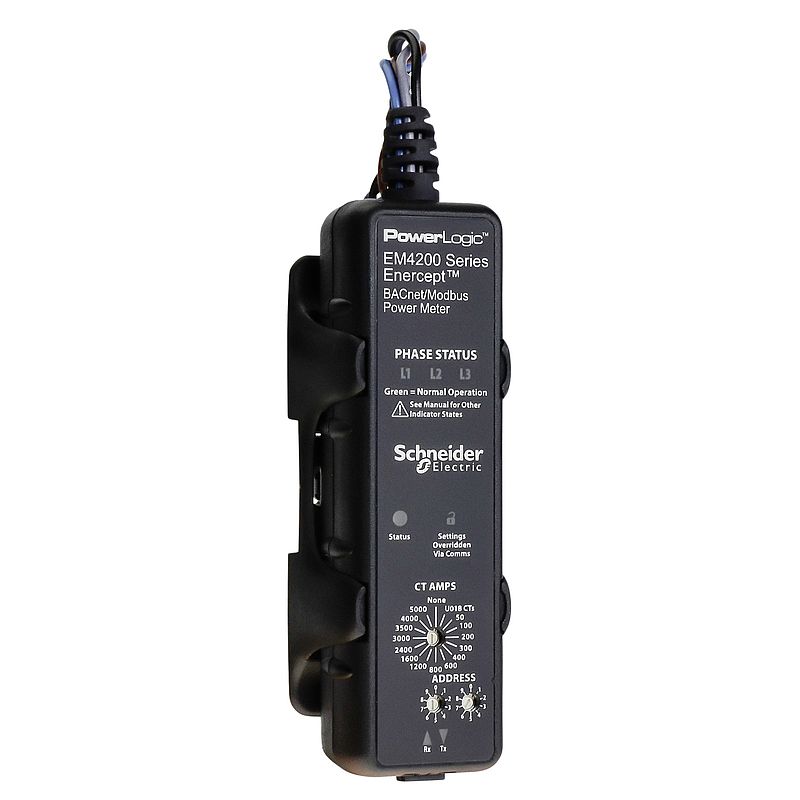

Enercept,Energiezähler Klasse 0.2S,Modbus/BACnet-Komm. RS-485,IEC Drahtkodierung
METSEEM4235
Materialpreisgruppe
: DT
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Other technical guide
|
Download |
|
CAD
|
Download |
|
Catalog
|
Download |
|
Instruction sheet
|
Download |
|
Circularity Profile
|
Download |
|
Environmental Disclosure
|
Download |
|
Specification sheet
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | PowerLogic |
| Produktname | PowerLogic EM4200 |
| Kurzbezeichnung des Geräts | Enercept |
| Produkt- oder Komponententyp | Energiezähler |
| Kabeltyp | IEC Kabel |
| Geräteanwendung | Stromüberwachung | Zusatzmerkmale |
| Messgerätetyp | Leistungsfaktor Wirkleistung P, P1, P2, P3 Spannung U21, U32, U13, V1, V2, V3 Durchschnittliche Stromstärke Iavg Wirk-, Blind-, Scheinenergie (mit Vorzeichen, vier Quadranten) Scheinleistung S, S1, S2, S3 Spitzenbedarfsleistung PM, QM, SM Blindleistung Q, Q1, Q2, Q3 Leistungsbedarf P, Q, S Frequenz |
| Genauigkeitsklasse | Klasse 0,2 entspricht ANSI C12.20 Klasse 1S entspricht IEC 62053-24 |
| Messstrom | 50…5000 A |
| Messspannung | 90 V AC 45 - 65 Hz Minimalwert pro Phase 480 V AC 45 - 65 Hz zwischen Phasen 300 V AC 45 - 65 Hz zwischen Phase und Neutral |
| Frequenzmessbereich | 45…65 Hz |
| Netzwerkfrequenz | 50 Hz 60 Hz |
| Displaytyp | Ohne Display |
| Steuerungstyp | ADRESSE, Bereich: 1…99 mit drehend Schalter Stromstärke Stromwandler, Bereich: 5…5000 mit drehend Schalter |
| Lokale Signalisierung | Status: LED (grün und rot) Leitungsfehler: 3 LED (grün, orange und rot) Pfeil zur Skaleneinstellung auf dem Potenziometer: LED (gelb) RX/TX: 2 LED (grün, orange und rot) |
| Signal | Strom 0,333 V (Impedanz 33 kOhm) Spannung (Impedanz 2,5 MOhm)1-phasige Versorgung Spannung (Impedanz 5 MOhm)Phase zu Phase |
| Kommunikationsprotokoll | Modbus RTU bei 9600-115200 Baud (automatisch erfasst) BACnet MS/TP bei 9600-115200 Baud (automatisch erfasst) |
| Datenübermittlung | Nettoenergie Gesamtenergie |
| Bedarfsintervalle | Feste oder gleitende Intervalle |
| gelieferte Ausrüstung | Halterungsbügel Haken |
| Anschlüsse - Klemmen | Ein-/Ausgang: Steckverbinder (unten) 0,2…1,5 mm² Kabel(n) Stromwandler: Steckverbinder (unten) 0,2…1,5 mm² Kabel(n) Kommunikation: Steckverbinder (unten) 0,2…1,5 mm² Kabel(n) |
| Drahtabisolierungslänge | 6 mm |
| Montagemodus | Durch Schrauben Mit Kralle Aufsteckbar |
| Montagehalterung | Gehäuse DIN-Schiene |
| Normen | EN 61010-1 UL 61010-1 CAN/CSA C22.2 Nr. 61010-1-12 |
| Produktzertifizierungen | CE entspricht EN 61010-1 CULus entspricht UL 61010-1 BTL IEC |
| Breite | 46,63 mm |
| Tiefe | 35,81 mm |
| Höhe | 152,36 mm |
| Produktgewicht | 4 kg | Montage |
| Messkategorie | Kategorie III 277 V Kategorie III 300 V |
| Elektromagnetische Verträglichkeit | Leitungsgebundene und abgestrahlte Emissionen entspricht FCC Teil 15 Klasse A Leitungsgebundene und abgestrahlte Emissionen entspricht EN 61000-6-4 Leitungsgebundene und abgestrahlte Emissionen entspricht EN 61326 + A1 Störfestigkeit gegenüber leitungsgebundenen Störungen entspricht EN 61000-6-2 Störfestigkeit gegenüber leitungsgebundenen Störungen entspricht EN 61326-1 Störfestigkeit gegenüber abgestrahlten Feldern entspricht EN 61000-6-2 Störfestigkeit gegenüber abgestrahlten Feldern entspricht EN 61326-1 |
| Schutzart (IP) | IP20 entspricht IEC 60529 |
| Relative Luftfeuchtigkeit | 0…95 % |
| Verschmutzungsgrad | 2 |
| Umgebungstemperatur bei Betrieb | -30…70 °C |
| Umgebungstemperatur bei Lagerung | -40…85 °C |
| Betriebshöhe | < 3.000 m | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 629,000 g |
| VPE 1 Höhe | 10,500 cm |
| VPE 1 Breite | 21,000 cm |
| VPE 1 Länge | 24,600 cm |
| VPE 2 Art | P12 |
| VPE 2 Menge | 10 |
| VPE 2 Gewicht | 18,300 kg |
| VPE 2 Höhe | 75,000 cm |
| VPE 2 Breite | 80,000 cm |
| VPE 2 Länge | 120,000 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Nachhaltigkeit
| Frei von REACh-SVHC | Ja |
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Nein |
| Rücknahme | Ja |
| Sustainable packaging | Nein |
| WEEE Label | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
