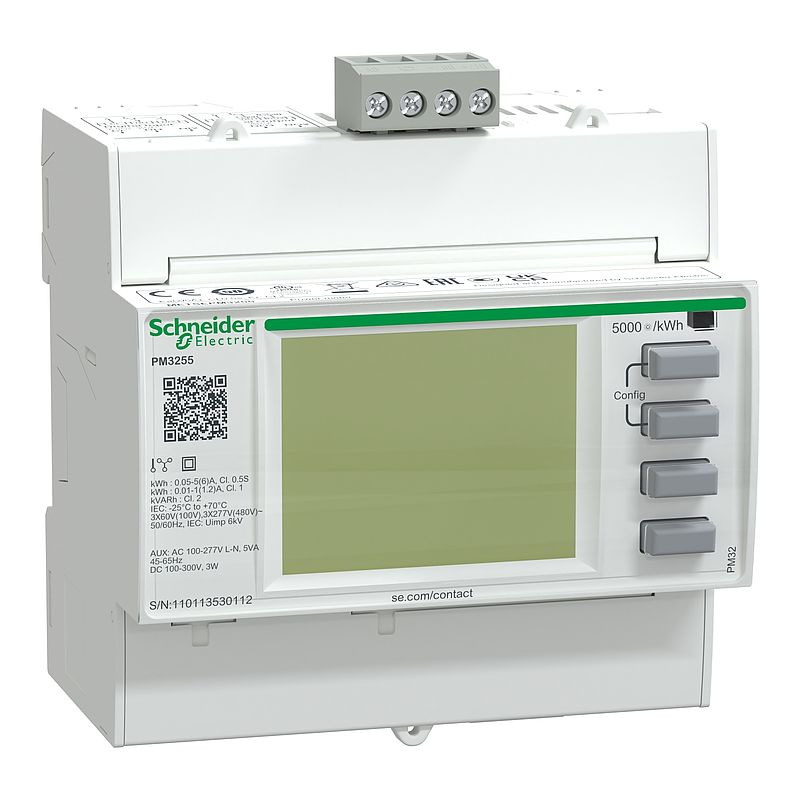

Universalmessgerät PowerLogic PM3255, Modbus RTU, 1A/5A, 2 Digitaleingang, 2 Digitalausgang, Genauigkeitsklasse 1/0,5s
METSEPM3255
Materialpreisgruppe
: DT
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Other technical guide
|
Download |
|
Instruction sheet
|
Download |
|
User guide
|
Download |
|
Certificate
|
Download |
|
CAD
|
Download |
|
Catalog
|
Download |
|
Software - Data Library
|
Download |
|
Circularity Profile
|
Download |
|
Safety Data Sheet (SDS or MSDS)
|
Download |
|
Environmental Disclosure
|
Download |
|
Declaration of conformity
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | PowerLogic |
| Produktname | PowerLogic PM3000 |
| Kurzbezeichnung des Geräts | PM3255 |
| Produkt- oder Komponententyp | Leistungsmesser |
| Marktsegment | Gebäude kleine Gebäude Kostenmanagement: Abrechnung: Untergeordnete Einspeisung Gebäude mittlere Gebäude Kostenmanagement: Abrechnung: Untergeordnete Einspeisung Gebäude große Gebäude Kostenmanagement: Abrechnung: Untergeordnete Einspeisung Gebäude Multiseite Kostenmanagement: Abrechnung: Untergeordnete Einspeisung Datenzentrum Kostenmanagement: Abrechnung: Untergeordnete Einspeisung Gesundheitswesen Kostenmanagement: Abrechnung: Untergeordnete Einspeisung Industrie Kostenmanagement: Abrechnung: Untergeordnete Einspeisung Gebäude kleine Gebäude Kostenmanagement: Kostenzuweisung: Untergeordnete Einspeisung Gebäude mittlere Gebäude Kostenmanagement: Kostenzuweisung: Untergeordnete Einspeisung Gebäude große Gebäude Kostenmanagement: Kostenzuweisung: Untergeordnete Einspeisung Gebäude Multiseite Kostenmanagement: Kostenzuweisung: Untergeordnete Einspeisung Datenzentrum Kostenmanagement: Kostenzuweisung: Untergeordnete Einspeisung Gesundheitswesen Kostenmanagement: Kostenzuweisung: Untergeordnete Einspeisung Industrie Kostenmanagement: Kostenzuweisung: Untergeordnete Einspeisung |
Zusatzmerkmale |
| Analyse der Netzqualität | bis zur 15. Oberschwingung |
| Geräteanwendung | Multitarif Stromüberwachung Teilabrechnung |
| Messwerttyp | Wirk- und Blindleistung Scheinleistung Strom Spannung Energie Leistungsfaktor Frequenz Gesamtstromverzerrung THD (I) Summe der Oberschwingungsspannungen THD (U) |
| Versorgungsspannung | 100 - 277 V AC 45 - 65 Hz 173 - 480 V AC 45 - 65 Hz 100 - 300 V DC |
| Netzwerkfrequenz | 60 Hz 50 Hz |
| [In] Bemessungsstrom | 5 A 1 A |
| Netzwerktyp | 3P 3P + N 1P + N |
| Leistungsaufnahme in VA | 5 VA |
| Displaytyp | Hintergrundbeleuchtetes Display (LCD) |
| Displayauflösung | 128 x 96 Pixel |
| Abtastrate | 32 Abtastungen/Zyklus |
| Messstrom | 0,02…1,2 A 0,05…6 A |
| Analoger Eingangstyp | Strom 0 - 5 A Strom 0 - 1 A |
| Messspannung | 50…330 V AC 45 - 65 Hz direkt 50…330 V AC 45 - 65 Hz Phase zu Neutralleiter 80…570 V AC 45 - 65 Hz direkt 80…570 V AC 45 - 65 Hz Phase zu Phase 570…999000 V AC 45 - 65 Hz mit externen VT |
| Frequenzmessbereich | 45…65 Hz |
| Anzahl der Eingänge | 2 digital 0 - 4 mA 11 - 40 V DC |
| Messgenauigkeit | Strom 0,3 % 0,5 - 6 A Strom 0,5 % 0,1 - 1,2 A Spannung 0,3 % 50 - 330 V Spannung 0,3 % 80 - 570 V |
| Genauigkeitsklasse | Klasse 0,5S Wirkenergie entspricht IEC 62053-22 Klasse 1 Wirkenergie entspricht IEC 62053-21 Klasse 2 Blindenergie entspricht IEC 62053-23 Klasse C Wirkenergie entspricht EN 50470-3 |
| Anzahl der Ausgänge | 2 digital (statisch) |
| Angezeigte Informationen | Tarif (4) |
| Kommunikationsprotokoll | Modbus bei 9,6 - 38,4 kBauds |
| Unterstützung von Kommunikationsanschlüssen | RS485 |
| Datenaufzeichnung | Energieverbrauchsprotokolle 15 Alarme Leistungsprotokolle Zeitstempelung Minimal-/Maximalwerte von Echtzeitwerten |
| Speicherkapazität | 512 kB |
| Montagemodus | Aufsteckbar |
| Montagehalterung | DIN-Schiene |
| Normen | BS EN 61557-12 IEC 61557-12 EN 61557-12 BS EN 61326-1 IEC 61326-1 EN 61326-1 BS EN 62052-11 IEC 62052-11 EN 62052-11 BS EN 62053-21 IEC 62053-21 EN 62053-21 BS EN 62053-22 IEC 62053-22 EN 62052-22 BS EN 62053-23 IEC 62053-23 EN 62052-23 BS EN 61010-1 EN 61010-1 IEC 61010-1 UL 61010-1 BS EN 61010-2-30 IEC 61010-2-30 EN 61010-2-30 UL 61010-2-30 ANSI C12.20 |
| Breite | 90 mm |
| Tiefe | 70 mm |
| Höhe | 95 mm |
| Produktgewicht | 0,26 kg |
| Marktsegment | Kleingewerbe Gebäude |
| Produktzertifizierungen | CE entspricht IEC 61010-1 (Sicherheit) CE entspricht EN 61557-12 (Energieüberwachung) CE entspricht EN/IEC 61326-1 (Störungen) UKCA entspricht BS EN 61010-1 (Sicherheit) UKCA entspricht BS EN 61557-12 (Energieüberwachung) UKCA entspricht BS EN 61326-1 (Störungen) CULus entspricht EN 61010-1 (Sicherheit) CULus entspricht UL 61010-1 (Sicherheit) EAC (Nebenzähler) RCM |
Montage |
| Elektromagnetische Verträglichkeit | Elektrostatische Entladung Stufe 4 entspricht IEC 61000-4-2 Suszeptibilität gegen elektromagnetische Felder Level 3 entspricht IEC 61000-4-3 Elektrische Funkentstörfestigkeitsprüfung Stufe 4 entspricht IEC 61000-4-4 Prüfung der Störfestigkeit gegen Überspannungen Stufe 4 entspricht IEC 61000-4-5 Leitungsgebundene HF-Störungen Level 3 entspricht IEC 61000-4-6 Magnetfeld bei Netzfrequenz - Teststufe: 0,5 mT entspricht IEC 61000-4-8 Leitungsgebundene und abgestrahlte Emissionen Klasse B entspricht EN 55022 |
| Überspannungskategorie | III |
| Schutzart (IP) | IP40 Frontplatte: entspricht IEC 60529 IP20 Gehäuse: entspricht IEC 60529 |
| Relative Luftfeuchtigkeit | 5…95 % bei 50 °C |
| Verschmutzungsgrad | 2 |
| Umgebungstemperatur bei Betrieb | -25…70 °C |
| Umgebungstemperatur bei Lagerung | -40…85 °C |
| Betriebshöhe | < 3.000 m |
| Kompatibilitätscode | PM3255 | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 422,000 g |
| VPE 1 Höhe | 9,400 cm |
| VPE 1 Breite | 13,900 cm |
| VPE 1 Länge | 14,000 cm |
| VPE 2 Art | S03 |
| VPE 2 Menge | 16 |
| VPE 2 Gewicht | 7,036 kg |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 3 Art | P12 |
| VPE 3 Menge | 384 |
| VPE 3 Gewicht | 177,864 kg |
| VPE 3 Höhe | 95,000 cm |
| VPE 3 Breite | 80,000 cm |
| VPE 3 Länge | 120,000 cm | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| SCIP-Nummer | 3255e6c8-2417-4c31-a11c-24ab24365eec |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Nein |
| Rücknahme | Ja |
| CO2-Bilanz (kg CO2 eq.) | 105 |
| Total lifecycle Carbon footprint | 105 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 11.45845167280039 |
| CO₂-Fußabdruck der Herstellungsphase [A1 bis A3] | 11 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 1.060470267718614 |
| CO₂-Fußabdruck der Distributionsphase [A4] | 1 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 0.008852425292849813 |
| CO₂-Fußabdruck der Installationsphase [A5] | 0 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 92.11646185236033 |
| CO₂-Fußabdruck der Nutzungsphase [B2, B3, B4, B6] | 92 kg CO2 eq. |
| Sustainable packaging | Nein |
| Carbon footprint of the end-of-life phase [C1 to C4] | 0.8158451539357584 |
| CO₂-Fußabdruck der End-of-Life-Phase [C1 bis C4] | 0.8 kg CO2 eq. |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| EU-RoHS-Richtlinie | Freistellungskonform |
| REACh-Verordnung | Produkt beinhaltet besorgniserregende Stoffe (SVHC) über dem Schwellwert |
