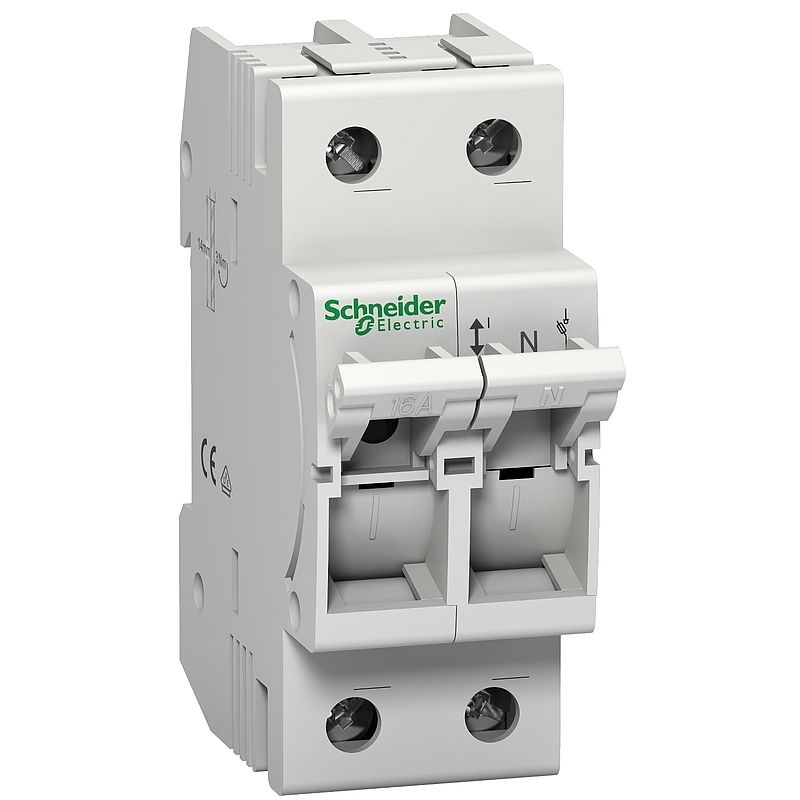

Sicherungs-Lasttrennschalter D01, 1P+N, 16A

MGN01616

Materialpreisgruppe : D0

42,95 €

EAN Code: 3606480518102

Jetzt kaufen

Hauptdokumente

Produktdatenblatt	Download
Catalog	Download
Declaration of conformity	Download
Certificate	Download
CAD	Download
Declaration of Conformity (Sustainability)	Download

Hauptmerkmale
Baureihe	Acti9
Produktname	Acti 9 D0
Produkt- oder Komponententyp	Sicherungslasttrennschalter
Kurzbezeichnung des Geräts	D01
Beschreibung der Pole	1P + N
Anzahl der geschützten Pole	1
Nutzungskategorie	AC-22A entspricht IEC 60947-3
Zusatzmerkmale
Nennstrom [In]	16 A
Sicherungskurve	GG
Sicherungsgröße	11 x 36 mm
Code der Sicherungsgröße	D01
[Ue] Bemessungs-Betriebsspannung	230-400 V AC 50/60 Hz
[Ui] Bemessungs-Isolationsspannung	400 V
[Uimp] Bemessungs-Stoßspannungsfestigkeit	6 kV
Montagemodus	Fest
Montagehalterung	35 mm symmetrische DIN-Schiene
9-mm-Raster	4
Höhe	88 mm
Breite	36 mm
Tiefe	74 mm
Mechanische Lebensdauer	10000 Zyklen öffnen-schließen
Elektrische Lebensdauer	1500 Zyklen
Anschlüsse - Klemmen	Schraubklemmen1,5…25 mm² fest Schraubklemmen1,5…16 mm² flexibel Schraubklemmen1,5…16 mm² flexibel mit Kabelende
Drahtabisolierungslänge	14 mm
[M] Anzugsdrehmoment	3 Nm
Montage
Normen	EN 60947-1 IEC 60947-1 EN 60947-3 IEC 60269-1 IEC 60947-3 IEC 60269-3
Konformitätskennzeichen	VDE
Schutzart (IP)	IP20
Umgebungstemperatur bei Betrieb	-5…40 °C
Umgebungstemperatur bei Lagerung	-25…55 °C
Verpackungseinheiten
VPE 1 Art	PCE
VPE 1 Menge	1
VPE 1 Höhe	3,6 cm
VPE 1 Breite	7,5 cm
VPE 1 Länge	8,7 cm
VPE 1 Gewicht	145,0 g
VPE 2 Art	BB1
VPE 2 Menge	6
VPE 2 Höhe	8,0 cm
VPE 2 Breite	9,5 cm
VPE 2 Länge	22,0 cm
VPE 2 Gewicht	924,0 g
VPE 3 Art	S03
VPE 3 Menge	72
VPE 3 Höhe	30,0 cm
VPE 3 Breite	30,0 cm
VPE 3 Länge	40,0 cm
VPE 3 Gewicht	11,575 kg
Vertragliche Gewährleistung
Gewährleistung	18 months

Environmental data

EU-RoHS-Richtlinie	Konform EU-RoHS-Deklaration
Giftiges Schwermetall frei	Ja
Quecksilberfrei	Ja
WEEE	Das Symbol der durchgestrichenen Mülltonne weist darauf hin, dass Elektro- bzw. Elektronik(alt)geräte nicht im Hausmüll entsorgt werden dürfen, sondern vom Besitzer einer getrennten Sammlung für Elektro- und Elektronikaltgeräte zugeführt werden müssen.
Verpackung ohne Kunststoff	Ja
Verpackung mit Recycling-Karton	Ja
SCIP-Nummer	B617c31b-ef89-4cf1-9642-26149ac9cf09
Rücknahme	No
Nachhaltige Verpackung	Ja
