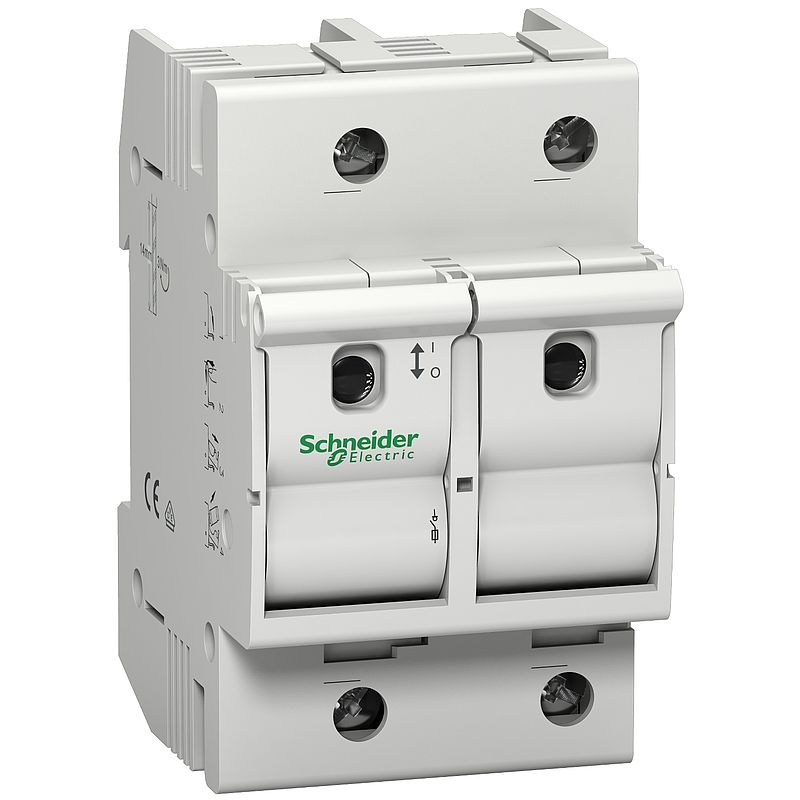

Sicherungs-Lasttrennschalter D02, 2P, 63A
MGN02263
Materialpreisgruppe
: D0
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of conformity
|
Download |
|
Certificate
|
Download |
|
Katalog
|
Download |
|
CAD
|
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
Dieses Produkt ist kompatibel mit
Zubehörteile: Kompatible Produkte
Zubehörteile (4)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Acti9 |
| Produktname | Acti 9 D0 |
| Produkt- oder Komponententyp | Sicherungslasttrennschalter |
| Kurzbezeichnung des Geräts | D02 |
| Beschreibung der Pole | 2P |
| Anzahl der geschützten Pole | 2 |
| Nutzungskategorie | AC-22A entspricht IEC 60947-3 DC-22B entspricht IEC 60947-3 |
Zusatzmerkmale |
| Nennstrom [In] | 63 A |
| Sicherungskurve | GG AM |
| Sicherungsgröße | 15 x 36 mm |
| Code der Sicherungsgröße | D02 |
| [Ue] Bemessungs-Betriebsspannung | 230-400 V AC 50/60 Hz 110 V DC |
| [Ui] Bemessungs-Isolationsspannung | 400 V |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 6 kV |
| Montagemodus | Fest |
| Montagehalterung | 35 mm symmetrische DIN-Schiene |
| 9-mm-Raster | 6 |
| Höhe | 88 mm |
| Breite | 72 mm |
| Tiefe | 68 mm |
| Mechanische Lebensdauer | 8500 Zyklen öffnen-schließen |
| Elektrische Lebensdauer | 1500 Zyklen |
| Anschlüsse - Klemmen | Schraubklemmen1,5…35 mm² fest Schraubklemmen1,5…25 mm² flexibel Schraubklemmen1,5…25 mm² flexibel mit Kabelende |
| Drahtabisolierungslänge | 14 mm |
| [M] Anzugsdrehmoment | 3 Nm | Montage |
| Normen | IEC 60947-3 EN 60947-1 EN 60947-3 IEC 60269-1 IEC 60947-1 IEC 60269-3 |
| Konformitätskennzeichen | VDE |
| Schutzart (IP) | IP20 |
| Umgebungstemperatur bei Betrieb | -5…40 °C |
| Umgebungstemperatur bei Lagerung | -25…55 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| VPE 1 Höhe | 7,500 cm |
| VPE 1 Breite | 5,400 cm |
| VPE 1 Länge | 9,000 cm |
| Verpackungsgewicht (Lbs) | 269,000 g |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 6 |
| VPE 2 Höhe | 8,500 cm |
| VPE 2 Breite | 9,700 cm |
| VPE 2 Länge | 32,800 cm |
| VPE 2 Gewicht | 1,672 kg |
| VPE 3 Art | S03 |
| VPE 3 Menge | 36 |
| VPE 3 Höhe | 30,000 cm |
| VPE 3 Breite | 30,000 cm |
| VPE 3 Länge | 40,000 cm |
| VPE 3 Gewicht | 10,450 kg | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
EU-RoHS-Richtlinie
|
Konform EU-RoHS-Deklaration |
| Frei von giftigen Schwermetallen | Ja |
|
Quecksilberfrei
|
Ja |
| Verpackung ohne Kunststoff | Ja |
| Verpackung mit Recycling-Karton | Ja |
| SCIP-Nummer | B617c31b-ef89-4cf1-9642-26149ac9cf09 |
| Rücknahme | Ja |
| Sustainable packaging | Nein |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| EU-RoHS-Richtlinie | Konform |
