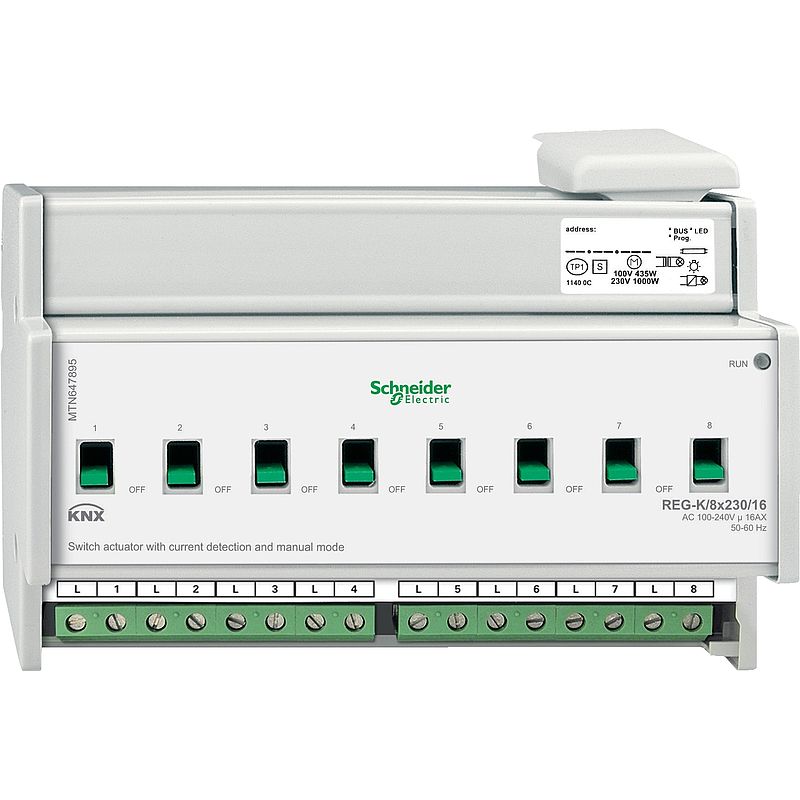

Schaltaktor REG-K/8x230/16 mit Handbetätigung und Stromerkennung, lichtgrau
MTN647895
Farbton: Hellgrau
Materialpreisgruppe
: G2
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Declaration of conformity
|
Download |
|
BIM Model
|
Download |
|
Software - Data Library
|
Download |
|
Other technical guide
|
Download |
|
User guide
|
Download |
|
Certificate
|
Download |
|
Catalog
|
Download |
|
CAD
|
Download |
|
Circularity Profile
|
Download |
|
Environmental Disclosure
|
Download |
Dieses Produkt ist kompatibel mit
Softwares: Kompatible Produkte
Softwares (1)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | KNX |
| Produkt- oder Komponententyp | Schaltaktor |
| Betriebsmodus | Manuell |
| Bustyp | KNX |
| Zusatzinfo Modulargerät | Anschließbar mit verschiedenen Phasen |
| Anzahl der Kontakte | 8 |
| Schaltstrom | 16 A |
| Farbton | Hellgrau |
| Stromversorgungs-Eingangsstrom | 16 mA | Zusatzmerkmale |
| Funktion verfügbar | Stromerkennung |
| Gesamtzahl der 18-mm-Module | 8 |
| Montagehalterung | DIN-Schiene |
| [Ue] Bemessungs-Betriebsspannung | 100 - 240 V |
| Netzwerkfrequenz | 50 - 60 Hz |
| [In] Bemessungsstrom | 0,1…16 A |
| Lasttyp | Glühlampen: <= 3.600 W, 230 V AC Halogenlampen: <= 2.500 W, 230 V AC Glühlampen: <= 1.600 W, 100 V AC Glühlampen: <= 3.840 W, 240 V AC Halogenlampen: <= 1.086 W, 100 V AC Halogenlampen: <= 2.608 W, 240 V AC Parallelkompensierte Leuchtstofflampe: <= 1.086 VA, 100 V AC Parallelkompensierte Leuchtstofflampe: <= 2.500 VA, 230 V AC Parallelkompensierte Leuchtstofflampe: <= 2.608 VA, 240 V AC Kapazitiv: , 16 A, 200 µF, 100 - 240 V AC Motor: <= 434 W, 100 V AC Motor: <= 1.000 W, 230 V AC Motor: <= 1.043 W, 240 V AC |
| Gehäusevariante | DIN-Schiene |
| Gerätedarstellung | Vollständiges Produkt |
| Hauptfarbton | Hellgrau | Montage |
| Schutzart (IP) | IP20 | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 718,000 g |
| VPE 1 Höhe | 8,200 cm |
| VPE 1 Breite | 12,600 cm |
| VPE 1 Länge | 28,000 cm |
| VPE 2 Art | CAR |
| VPE 2 Menge | 6 |
| VPE 2 Gewicht | 4,686 kg |
| VPE 2 Höhe | 19,500 cm |
| VPE 2 Breite | 30,700 cm |
| VPE 2 Länge | 40,200 cm | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
Quecksilberfrei
|
Ja |
| SCIP-Nummer | Eacda3a5-c167-477b-9789-e360abe67cb6 |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Nein |
| Rücknahme | Ja |
| CO2-Bilanz (kg CO2 eq.) | 18 |
| Total lifecycle Carbon footprint | 18 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 6.928810940558716 |
| CO₂-Fußabdruck der Herstellungsphase [A1 bis A3] | 7 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 1.2660932994864775 |
| CO₂-Fußabdruck der Distributionsphase [A4] | 1 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 0.2189601998566686 |
| CO₂-Fußabdruck der Installationsphase [A5] | 0.2 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 8.105474318908046 |
| CO₂-Fußabdruck der Nutzungsphase [B2, B3, B4, B6] | 8 kg CO2 eq. |
| Sustainable packaging | Nein |
| Carbon footprint of the end-of-life phase [C1 to C4] | 1.6528444909143782 |
| CO₂-Fußabdruck der End-of-Life-Phase [C1 bis C4] | 2 kg CO2 eq. |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| EU-RoHS-Richtlinie | https://download.schneider-electric.com/files?p_Doc_Ref=MTN647895_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | Halogenfreies Produkt |
| PVC-frei | Ja |
| REACh-Verordnung | https://download.schneider-electric.com/files?p_Doc_Ref=MTN647895_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
25 Dokumente
| Merten Katalog
15/09/25 · Catalog |
81,4 MB | Download |
| SpaceLogic KNX CAD Library-2D DWG
04/04/25 · CAD |
15,7 MB | Download |
| MTN647895 REACh-Erklärung
03/04/25 · Declaration of Conformity (Sustainability) |
0,2 MB | Download |
| MTN647895 EU-RoHS-Erklärung
03/04/25 · Declaration of Conformity (Sustainability) |
0,2 MB | Download |
| Certificate for actuator Merten 15/03/25 · Certificate | 2,3 MB | Download |
| KNX Catalogue 05-2024
15/03/25 · Catalog |
84,5 MB | Download |
| KNX MTN647895 Dimension/Wiring/Symbol -2D CAD Drawing
15/03/25 · CAD |
0,4 MB | Download |
| SpaceLogic KNX- Actionneur de commutation avec détection de courant REG-K/x230/16-Mode d'emploi (FR) 15/03/25 · User guide | 0,2 MB | Download |
| SpaceLogic KNX- Actuador binario REG-K /x230/16 con accion. man. - ETS Descripción de la aplicación (ES) 15/03/25 · User guide | 2,2 MB | Download |
| SpaceLogic KNX- Switch Actuator with current detection REG-K/x230/16-Operating instructions (EN) 15/03/25 · User guide | 0,6 MB | Download |
| SpaceLogic KNX- Schaltaktor REG-K/2x230/16-Gebrauchsanweisung (DE) 15/03/25 · User guide | 0,3 MB | Download |
| MTN647895-01 Software ETS4-ETS5.x (knxprod) 15/03/25 · Software - Data Library | 0,9 MB | Download |
| KNX Schneider Electric BIM data (Building Information Modeling)
15/03/25 · BIM Model |
67,4 MB | Download |
| EU declaration of conformity 15/03/25 · Declaration of conformity | 1,0 MB | Download |
| SpaceLogic KNX- Switch actuator REG-K/x230/16 with current detection and manual mode - ETS Application description (EN) 15/03/25 · User guide | 2,1 MB | Download |
| SpaceLogic KNX- Schaltaktor REG-K /x230/16 mit Stromerkennung und Handbetätigung - ETS Applikationsbeschreibung (DE) 15/03/25 · User guide | 2,4 MB | Download |
| SpaceLogic KNX- Actionneur comm. REG-K/x230/16 av. détect. prés. cour. + act. manuel - ETS Description de l’application (FR) 15/02/25 · User guide | 2,2 MB | Download |
| KNX Certificate 15/02/25 · Certificate | 0,1 MB | Download |
| MTN647895-01 Software ETS3d-ETS5.x (Vdx) 15/02/25 · Software - Data Library | 8,9 MB | Download |
| UK Declaration of Conformity 15/02/25 · Declaration of conformity | 0,5 MB | Download |
| KNX Switch actuator REG-K/8x230/16 with manual mode and current detection, light grey-Technical leaflet
15/11/24 · Other technical guide |
0,1 MB | Download |
| Merten KNX megfelelőségi nyilatkozat 17/09/24 · Declaration of conformity | 0,0 MB | Download |
| SpaceLogic KNX- Actionneur de commutation avec détection de courant REG-K/x230/16-Mode d'emploi (FR) 12/09/24 · User guide | 0,3 MB | Download |
| 01/01/70 Environmental Disclosure | 0,0 MB | Download |
| 01/01/70 Circularity Profile | 0,0 MB | Download |
