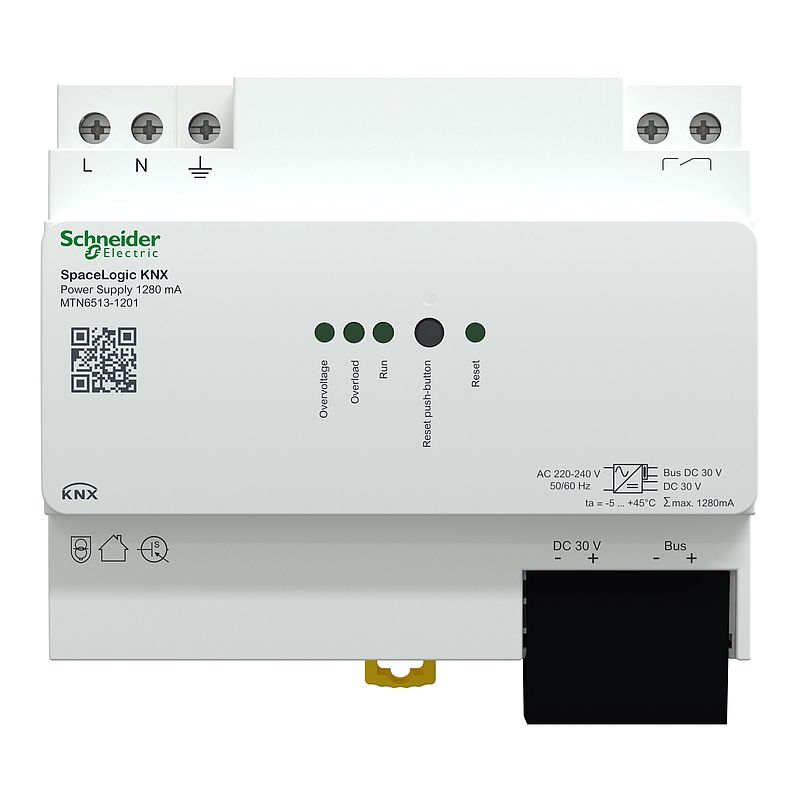

SpaceLogic KNX Spannungsversorgung 1280mA
MTN6513-1201
Farbton: Weiß
Materialpreisgruppe
: G1
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Declaration of conformity
|
Download |
|
Software - Data Library
|
Download |
|
Instruction sheet
|
Download |
|
User guide
|
Download |
|
Certificate
|
Download |
|
Katalog
|
Download |
|
CAD
|
Download |
|
Circularity Profile
|
Download |
|
Environmental Disclosure
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | SpaceLogic KNX |
| Produkt- oder Komponententyp | Netzteil |
| Bustyp | KNX |
| Topologie | TP256 |
| Geliefertes Zubehör | Netzdrossel |
| Farbe | Weiß |
| Baureihe | SpaceLogic KNX |
| Farbton | Weiß | Zusatzmerkmale |
| Gesamtzahl 18-mm-TE | 6 |
| Montagehalterung | DIN-Schiene |
| Bemessungsspannung | 180…264 V AC 50 - 60 Hz |
| Leistungsaufnahme in W | 6,4 W |
| Max. Kurzschlussstrom | 3 A |
| Max. Ausgangsstrom | 1280 mA |
| Ausgangsspannung | 30 V DC |
| Typ der Stromversorgung | SELV |
| Lokale Signalisierung | LED |
| Anschlüsse - Klemmen | 0,5 - 4 mm² Schraubklemme für starr Kabel 0,5 - 4 mm² Schraubklemme für verseilt Kabel 0,5 - 2,5 mm² Schraubklemme für verseilt mit Hülse Kabel |
| Höhe | 90 mm |
| Breite | 108 mm |
| Tiefe | 65 mm |
| Hauptfarbton | Weiß | Montage |
| Umgebungstemperatur bei Betrieb | -5…45 °C |
| Umgebungstemperatur bei Lagerung | -25…70 °C |
| Relative Luftfeuchtigkeit | 93 % nicht kondensierend |
| Betriebshöhe | 2.000 m |
| Richtlinien | 89/336/EWG - elektromagnetische Verträglichkeit | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 505 g |
| VPE 1 Höhe | 8 cm |
| VPE 1 Breite | 12,7 cm |
| VPE 1 Länge | 15,8 cm |
| VPE 2 Art | S04 |
| VPE 2 Menge | 22 |
| VPE 2 Gewicht | 12,004 kg |
| VPE 2 Höhe | 30 cm |
| VPE 2 Breite | 40 cm |
| VPE 2 Länge | 60 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Nachhaltigkeit
| Frei von REACh-SVHC | Ja |
EU-RoHS-Richtlinie
|
Konform EU-RoHS-Deklaration |
| Frei von giftigen Schwermetallen | Ja |
|
Quecksilberfrei
|
Ja |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Nein |
| Rücknahme | Ja |
| CO2-Bilanz (kg CO2 eq.) | 88 |
| Total lifecycle Carbon footprint | 88 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 15.3732851239669 |
| CO2 Fußabdruck am Ende der Betriebsdauer | 15 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 0.0807791322314049 |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | 0.1 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 0.238868130165289 |
| CO2 Fußabdruck während der Einrichtung | 0.2 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 72.034 |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 72 kg CO2 eq. |
| Sustainable packaging | Nein |
| Carbon footprint of the end-of-life phase [C1 to C4] | 0.301920092975206 |
| Carbon footprint of the end-of-life phase [C1 to C4] | 0.3 kg CO2 eq. |
| WEEE Label | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
