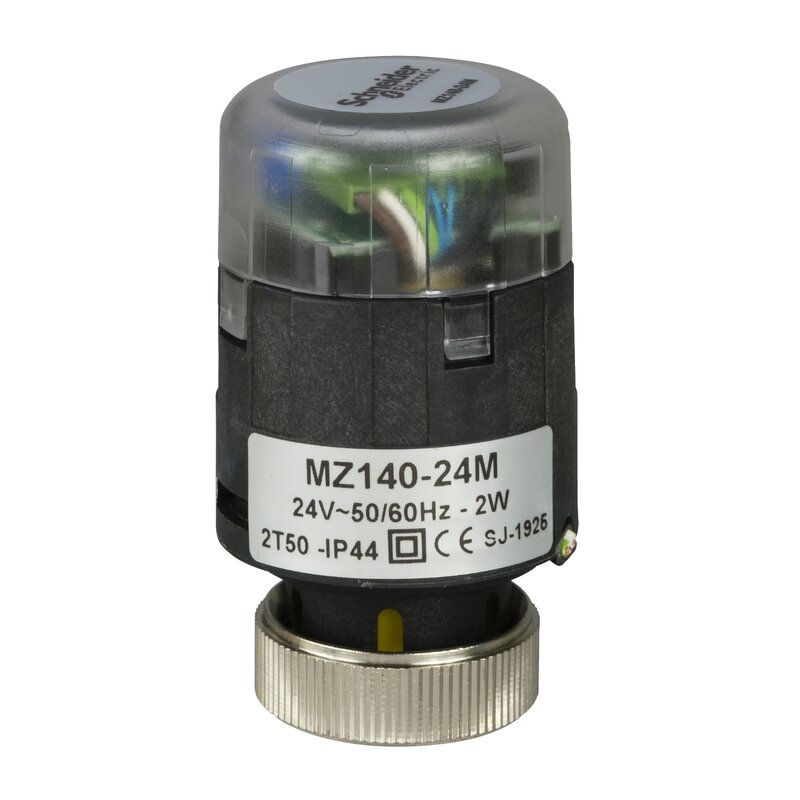

MZ140-24M – Modulierender Thermoelektrischer Zonenventil-Stellantrieb
MZ140-24M
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Declaration of conformity
|
Download |
|
Other technical guide
|
Download |
|
Instruction sheet
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Produkt- oder Komponententyp | Stellglied |
| Stellantriebstyp | Thermoelektrisch |
| Produktbestimmung | Zonenventile |
| Stellglied | Linear |
| Steuerungstyp | Handnotbetätigung mit 5/32 Inbusschlüssel |
| rated supply voltage | 24 V AC |
| Analoger Eingangsbereich | 2 - 10 V DC |
| Leistungsaufnahme in W | 2 W |
| Halteleistungsaufnahme in VA | 2 VA AC |
| Steuersignal | Proportional/modulierend |
| Verlustleistung Rücklauf | Rückstellung |
| Hublänge | 4 mm |
| Automatische Kalibrierung des Hubes | Falsch |
| [N] Kraft | 140 N |
| [lbf] Kraft | 32 lbf |
| Positionsanzeige | Hubanzeige am Bügel |
| Anschlussventil | Kupplungsring M30 x 1,5 |
| Leitungslänge | 1,5 m |
| Schutzart (IP) | IP41 IP44 |
| Umgebungstemperatur bei Betrieb | 2…50 °C |
| Relative Luftfeuchtigkeit | 5…95 % nicht kondensierend |
| Umgebungstemperatur bei Lagerung | -45…60 °C |
| Zielregion | Europa Asien-Pazifik. Australien. |
Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| VPE 1 Höhe | 13 cm |
| VPE 1 Breite | 9,4 cm |
| VPE 1 Länge | 5,2 cm |
| Verpackungsgewicht (Lbs) | 220 g | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
| Frei von REACh-SVHC | Ja |
| Frei von giftigen Schwermetallen | Ja |
Quecksilberfrei
|
Ja |
| Sustainable packaging | Nein |
| Verpackung mit Recycling-Karton | Ja |
| Verpackung ohne Kunststoff | Nein |
| Rücknahme | Ja |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| EU-RoHS-Richtlinie | https://download.schneider-electric.com/files?p_Doc_Ref=MZ140-24M_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| REACh-Verordnung | https://download.schneider-electric.com/files?p_Doc_Ref=MZ140-24M_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
