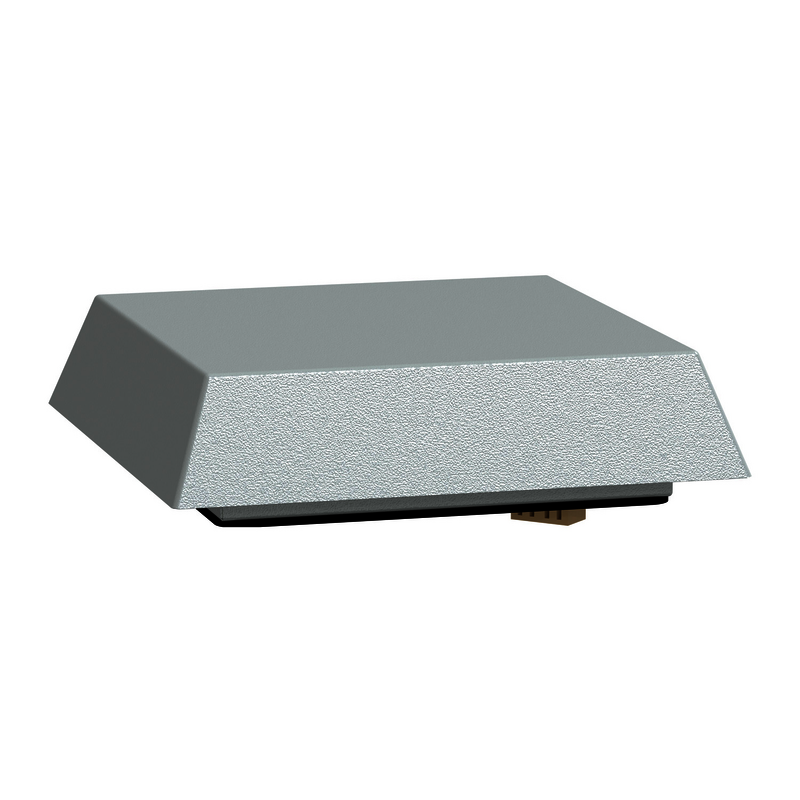

Climasys-Lüfter, 575m³/h, 230V, mit Dachgitter und Filter G2
NSYCVF575M230MF
Materialpreisgruppe
: H5
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of conformity
|
Download |
|
CAE
|
Download |
|
Brochure
|
Download |
|
Circularity Profile
|
Download |
|
Environmental Disclosure
|
Download |
|
Instruction sheet
|
Download |
|
User guide
|
Download |
|
Katalog
|
Download |
|
CAD
|
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | ClimaSys |
| Produktname | ClimaSys CV |
| Produkt- oder Komponententyp | Obere Haube mit Lüfter |
| Kompatible Produktfamilie | Prisma Prisma P Prisma Prisma PH Prisma Prisma iPM M Acti 9 Gehäuse |
| Art des Filters | G2 |
| Durchflussmenge | Mit Auslassgitterausschnitt 291 x 291 mm: 350 m3/h Freie Durchflussmenge: 575 m3/h bei 50 Hz |
| Eingangsspannung | 230 V 50/60 Hz | Zusatzmerkmale |
| Absorbierte Leistung | 85 W |
| Schallpegel bei | 64 dB |
| Höhe | Extern: 96 mm |
| Breite | Extern: 340 mm |
| Tiefe | Extern : 340 mm |
| Abmessungen des Ausschnitts | 228 x 228 mm |
| Material | Abdeckhaube: Stahl |
| Farbe | Abdeckhaube: grau (RAL 7035) |
| Schutzart (IP) | IP54 |
| Geräteaufbau | 1 Abdeckhaube: Oberseite des Gehäuses 1 Lüfter 1 Befestigungselemente |
Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| VPE 1 Höhe | 12,000 cm |
| VPE 1 Breite | 35,000 cm |
| VPE 1 Länge | 35,000 cm |
| Verpackungsgewicht (Lbs) | 6,066 kg |
| VPE 2 Art | PAL |
| VPE 2 Menge | 60 |
| VPE 2 Höhe | 103,000 cm |
| VPE 2 Breite | 120,000 cm |
| VPE 2 Länge | 105,000 cm |
| VPE 2 Gewicht | 377,000 kg | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
| Coverage | Kernprodukt |
Nachhaltigkeit
Nachhaltigkeit
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Nein |
| SCIP-Nummer | 61d9d3f3-5a49-48f8-8056-1a5ad0ad4c76 |
| Rücknahme | Nein |
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| Sustainable packaging | Nein |
| WEEE Label | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
