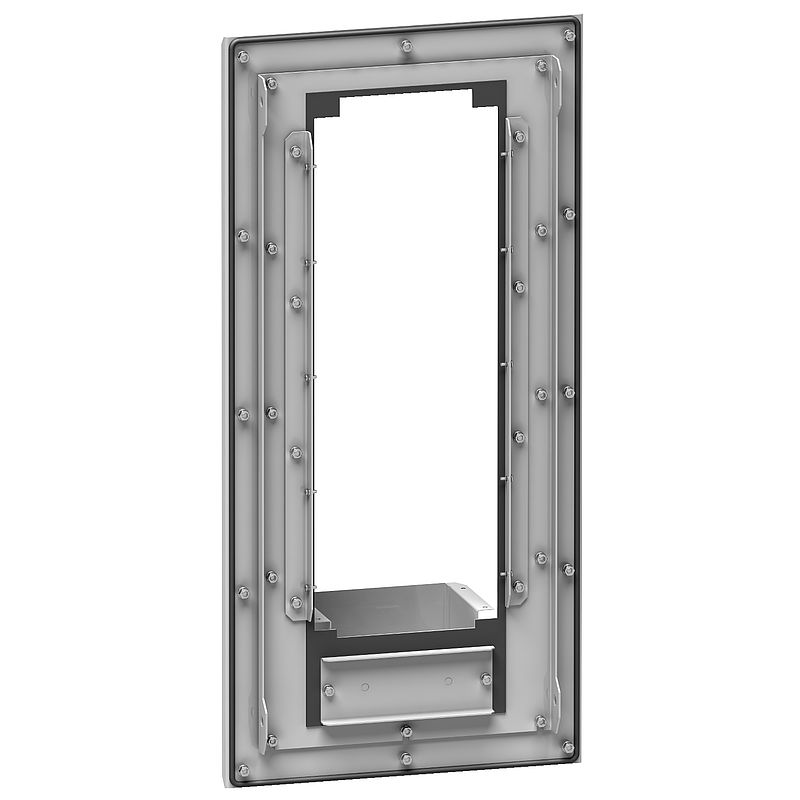

PanelSeT, Antrieb f. bünd. Montage, Altivar Prozess Größe S4, IP55
NSYPTDS4
Materialpreisgruppe
: H0
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Instruction sheet
|
Download |
|
CAD
|
Download |
|
Environmental Disclosure
|
Download |
|
Catalog
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | PanelSeT |
| Produkt- oder Komponententyp | Antriebseinbausatz |
| Zubehörkategorie | Montage- und Befestigungszubehör |
| Produktspezifische Anwendung | Prozesse und Hilfsmittel |
| Kompatible Produktfamilie | Altivar Antrieb mit variabler Geschwindigkeit ATV630 Altivar Antrieb mit variabler Geschwindigkeit ATV930 PanelSeT SF- und SM-Gehäuse Altivar Antrieb mit variabler Geschwindigkeit ATV340 |
| Kompatibilität mit Altivar Prozess 630-930, Größe: | 4 |
| Motorleistung (kW) | 15 kW 220/240 V 18,5 kW 220/240 V 22 kW 220/240 V 30 kW 380/480 V 37 kW 380/480 V 45 kW 380/480 V |
| Montageort | Modus 1: Gehäuserückseite auf Montageplatte Modus 2: Innenseite Gehäuse |
| Bausatz-Zusammensetzung | 1 x Montageplatte mit Flanschen und integrierter Dichtung, Stahl mit Anti-Korrosions-Beschichtung. Befestigung durch Schrauben und Muttern 1 x Befestigungszubehör 1 x Bohrschablone 1 x Anleitungsblatt 1 x Kantenschutzprofil, Kunststoff. 1 x Halterung für Lüfter 1 x Abdeckung zum Lüfterschutz |
Zusatzmerkmale |
| Zulässige Dauerbelastung | 28,7 kg |
| Farbe | Grau (RAL 7035) |
| Höhe | Extern: 800 mm Ausschnitt: 735 mm |
| Breite | Extern: 385 mm Ausschnitt: 325 mm |
| Tiefe | Wand-Gehäuse-Abtrennung : 151,5 mm |
| Produktgewicht | 8,102 kg |
| Dienste | Konfiguration des Gehäusesvorgebohrte Rückseite in den gewünschten Abmessungen Werkseitige Installation Antriebseinbausatz auf Gehäuse |
Montage |
| Schutzart (IP) | IP55 entspricht IEC 60529 | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 8,102 kg |
| VPE 1 Höhe | 84,000 cm |
| VPE 1 Breite | 41,000 cm |
| VPE 1 Länge | 13,000 cm |
| VPE 2 Art | PAM |
| VPE 2 Menge | 20 |
| VPE 2 Gewicht | 175,000 kg |
| VPE 2 Höhe | 146,000 cm |
| VPE 2 Breite | 100,000 cm |
| VPE 2 Länge | 120,000 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Nachhaltigkeit
| Frei von REACh-SVHC | Ja |
EU-RoHS-Richtlinie
|
Übererfüllung der Konformität (außerhalb EU RoHS-Scope) EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| SCIP-Nummer | Ba0ee14c-eebb-47d8-a070-ade906247bb0 |
| Circular Econmomy-Eignung | Keine besonderen Recycling-Verfahren erforderlich |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Nein |
| Rücknahme | Ja |
| Sustainable packaging | Nein |
| Frei von giftigen Schwermetallen | Ja |
