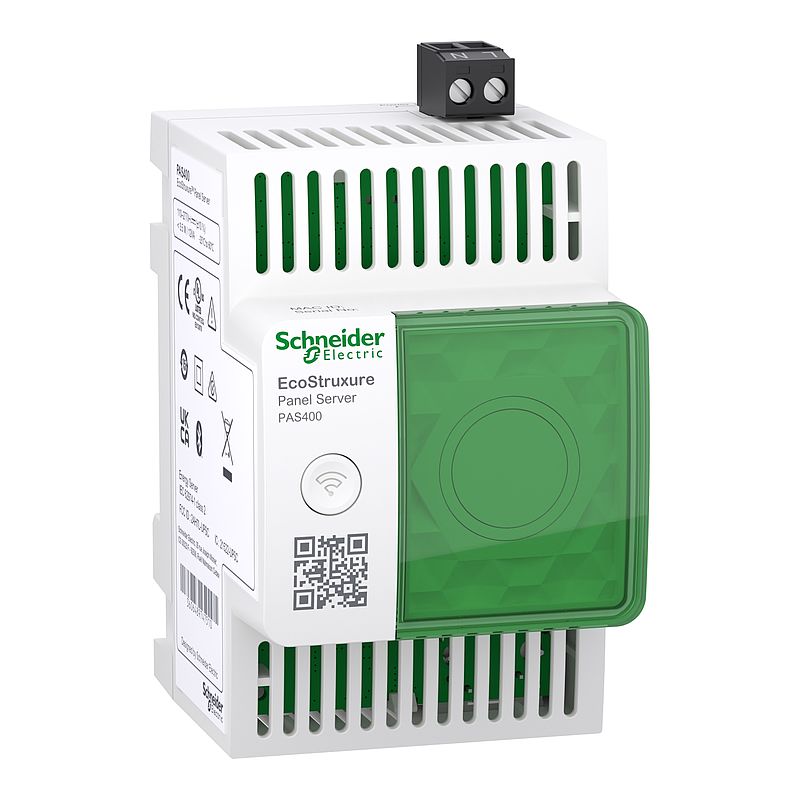

Panel Server Entry PAS400, Gateway Funk - Ethernet Modbus/TCP, 110-277 VAC/DC
PAS400
Materialpreisgruppe
: DT
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Catalog
|
Download |
|
Instruction sheet
|
Download |
|
User guide
|
Download |
|
Promotional video
|
Video anzeigen |
|
Firmware - History, Utility & Others
|
Download |
|
CAD
|
Download |
|
Declaration of conformity
|
Download |
|
Brochure
|
Download |
|
Technical illustration
|
Download |
|
Firmware
|
Download |
|
Other technical guide
|
Download |
|
Architecture Guidelines & TVDA
|
Download |
|
Specification sheet
|
Download |
|
Environmental Disclosure
|
Download |
|
Safety Data Sheet (SDS or MSDS)
|
Download |
|
Circularity Profile
|
Download |
|
Handout
|
Download |
Dieses Produkt ist kompatibel mit
Hauptfunktionen: Kompatible Produkte
Hauptfunktionen (3)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | EcoStruxure |
| Produktname | Panel Server Entry |
| Produkt- oder Komponententyp | Gateway |
| Kurzbezeichnung des Geräts | PAS400 |
| Geräteanwendung | Gateway |
| [UH,nom] Bemessungs-Betriebsspannung | 110 - 277 V AC 50/60 Hz |
| Kommunikations-Gateway | Ethernet TCP/IP zu drahtlosen Geräten | Zusatzmerkmale |
| Kommunikationsprotokoll | Modbus TCP DHCP HTTPS NTP/SNTP IPv4 IPv6 TCP/IP |
| Unterstützung von Kommunikationsanschlüssen | 1 RJ45: Ethernet |
| Anschlüsse - Klemmen | Netzteil: Schraubklemmenleiste (oben) 1,5…2,5 mm² Kabel(n) Kommunikation: Schraubklemmenleiste (unten) 0,14…1,5 mm² Kabel(n) |
| [M] Anzugsdrehmoment | Netzteil: 0,6 Nm Kommunikation: 0,25 Nm |
| Drahtabisolierungslänge | Netzteil: 7 mm Kommunikation: 7 mm |
| Montagemodus | Aufsteckbar |
| Montagehalterung | DIN-Schiene |
| Produktzertifizierungen | CE cULus CB RCM UKCA FCC IC DNV Marine ANSI RF IACS E10 |
| Normen | IEC 61010 IEC 61010-1 IEC 61010-2-201 UL 61010 UL 61010-1 UL 61010-2-201 EN 61010-1 EN 61010-2-201 CAN/CSA C22.2 Nr. 61010-1-12 CAN/CSA C22.2 Nr. 61010-2-201 IEC 62974-1 IEC 61326-1 EN 61326-1 ETSI EN 301 489-1 ETSI EN 301 489-17 EN 301-893 EN 55032 CISPR 11 ETSI EN 300 328 IEEE 802.15.4 IEEE 802.11 a/b/g/n IEEE 802.3 af/at FCC CFR 47 Teil 15 Klasse A EN 62311 IEC 62311 ANSI C63.10 EN 62974-1 DNVGL-GC-0339 |
| Tiefe | 70,2 mm |
| Höhe | 93 mm |
| Breite | 54 mm |
| Funktion verfügbar | Integrierte Webseite für Konfiguration und Aktualisierung Diagnosefunktionen Diagnosebericht Diagnose der Kommunikation Energiemanagement Mit integriertem Webserver Firmware-Update Konfiguration der Sicherung/Wiederherstellung Konfigurierbares Ereignis |
| Produktspezifische Anwendung | Drahtloses Netzwerksystem von Schneider Electric |
| Webdienste | HTTPS-Server SFTP-Veröffentlichung (CSV / JSON) HTTPS-Veröffentlichung (CSV / JSON) |
| Kommunikationsdienst | Geräteprofil für Webdienste (DPWS) Modbus TCP-Server SNTP-Client DHCP-Client RSTP |
| Inbetriebnahme-Schnittstelle | EcoStruxure Power Commission Desktop EcoStruxure Power Commission Mobile (über WLAN-Zugangspunkt) Webseite |
| Echtzeituhr | Mit RTC-Batteriesatz Mit benutzerspezifischer Kalibrierung |
| Zeitsynchronisationsprotokoll | NTP SNTP |
| Kompatible Produktfamilie | EcoStruxure Spezialist für Einrichtungen EcoStruxure Gebäudebetrieb EcoStruxure Strombetrieb EcoStruxure Experte für Stromüberwachung EcoStruxure Anlageberater EcoStruxure Energie-Drehscheibe EcoStruxure Ressourcen-Berater Dritthersteller SCADA |
| Anzahl der Geräte | 20 drahtlos (IEEE 802.15.4) product(s) - gemischt |
| Anzahl der Klientenverbindungen | 64 Modbus TCP/IP |
| Produktgewicht | 163 g |
| Datenpuffer für die Veröffentlichung in der Cloud | 1 mo |
| Datenaufzeichnung | Echtzeit-Datenüberwachung |
| Kommunikationsschnittstelle | Wireless (IEEE802.15.4) product |
| Produktkompatibilität | Drahtloser Zugangspunkt | Montage |
| Relative Luftfeuchtigkeit | 5…95 % |
| Schutzart (IP) | IP40 (Vorderseite) IP20 (Gehäuse) |
| Umgebungstemperatur bei Lagerung | -40…85 °C |
| Verschmutzungsgrad | 2 |
| Betriebshöhe | < 2.000 m |
| Umgebungstemperatur bei Betrieb | -25…60 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| VPE 1 Höhe | 6,000 cm |
| VPE 1 Breite | 8,500 cm |
| VPE 1 Länge | 10,500 cm |
| Verpackungsgewicht (Lbs) | 206,000 g |
| VPE 2 Art | S03 |
| VPE 2 Menge | 45 |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 2 Gewicht | 10,300 kg | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
Quecksilberfrei
|
Ja |
| SCIP-Nummer | 8fd200e0-fc2c-4c52-ba68-62f2aced16fe |
| Verpackung ohne Kunststoff | Ja |
| Verpackung mit Recycling-Karton | Ja |
| Sustainable packaging | Nein |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | Produkt mit halogenfreien Kunststoffteilen und Kabeln |
| Rücknahme | Ja |
| Austauschbare Batterie | Nein |
| CO2-Bilanz (kg CO2 eq.) | 129 |
| Total lifecycle Carbon footprint | 129 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 16.37651210464283 |
| CO₂-Fußabdruck der Herstellungsphase [A1 bis A3] | 16 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 0.13307491669874624 |
| CO₂-Fußabdruck der Distributionsphase [A4] | 0.1 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 0.12124002648679129 |
| CO₂-Fußabdruck der Installationsphase [A5] | 0.1 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 111.47919891639178 |
| CO₂-Fußabdruck der Nutzungsphase [B2, B3, B4, B6] | 111 kg CO2 eq. |
| Carbon footprint of the end-of-life phase [C1 to C4] | 0.4776872254248422 |
| CO₂-Fußabdruck der End-of-Life-Phase [C1 bis C4] | 0.5 kg CO2 eq. |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| EU-RoHS-Richtlinie | https://download.se.com/files?p_Doc_Ref=PAS400_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| REACh-Verordnung | https://download.se.com/files?p_Doc_Ref=PAS400_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| Recyclingfähigkeitspotential in % | 1 |
