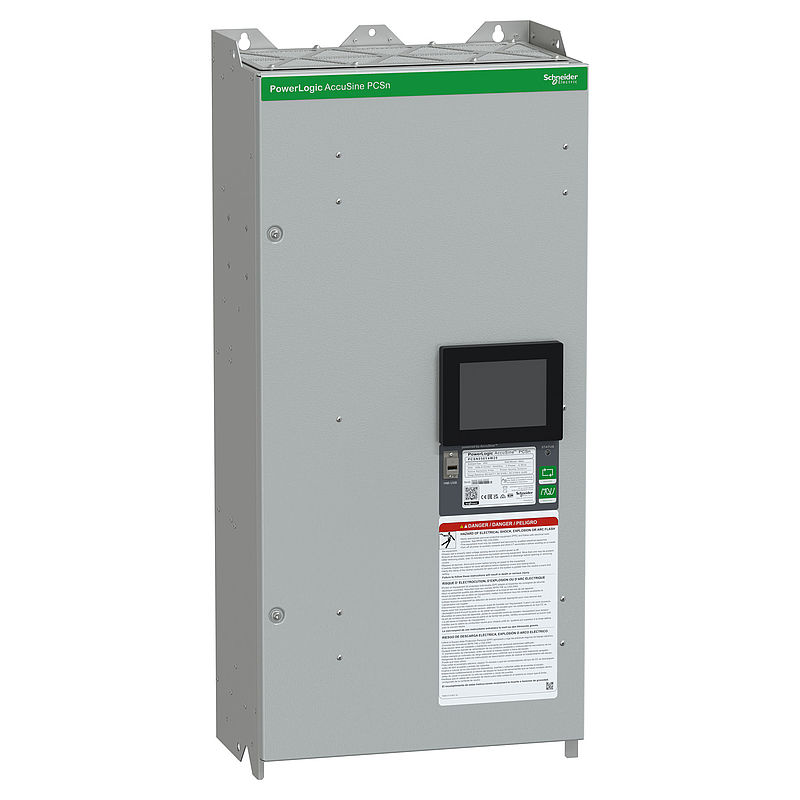

Aktiver Oberschwingungsfilter, AccuSine PCSn, 50A, 208-415V AC, 3P+N, IP20

PCSN050Y4W20
Materialpreisgruppe : DW
13.090,00 €
EAN Code: 3606489603571
Jetzt kaufen
In den Einkaufswagen
Spezifikationen Nachhaltigkeit

Installateur finden

24/7 Self-Service Für Newsletter registrieren

Hauptdokumente

Produktdatenblatt Download
Declaration of Conformity (Sustainability) Download
Instruction sheet Download
User guide Download
Firmware Download
Environmental Disclosure Download
Circularity Profile Download
CAD Download
Promotional video Video anzeigen
Declaration of conformity Download
Certificate Download
Technical illustration Download
Alle Dokumente

Spezifikationen

Hauptmerkmale
Baureihe AccuSine
Produktname AccuSine PCSn
Produkt- oder Komponententyp Aktiver Oberschwingungsfilter
Zusatzmerkmale
Netzwerktyp 3P
3P + N
Netzwerkkonfiguration 3 oder 4 Drähte
Netzspannung 208…415 V AC
Netzwerkfrequenz 50/60 Hz
Max. zulässige Spannung 1,1 x Un
Effektivwert des Ausgangsstroms 50 A
Blindleistungsangabe 36 kvar 415 V AC 50/60 Hz
Betriebsarten Phasen-Oberschwingungskorrektur
Neutralleiter-Oberschwingungskorrektur
Netzstromausgleich
Korrektur Leistungsfaktor
Installationsort Innenraum
Montagemodus Wandmontage
Schutzart Ohne Schutz
Wärmeabgabe Rückschacht mit Zwangsbelüftung für hohen Wärmestrom
Elektromagnetische Verträglichkeit Elektromagnetische Aussendung, Klasse A entspricht EN 61000-6-4
Elektromagnetische Störfestigkeit entspricht EN 61000-6-2
Zugänglichkeit für den Betrieb Frontseite
Position des Anschlusses Unten
Montage
Schutzart des Gehäuses IP20
Umgebungseigenschaften Betrieb: 3C2 entspricht IEC 60721-3-3
Betrieb: 3S2 entspricht IEC 60721-3-3
Speicher: 3C3 entspricht IEC 60721-3-3
Speicher: 3S3 entspricht IEC 60721-3-3
Betriebshöhe <lt/>= 1.000 m 1 % pro 100 m
0 - 4.800 m
Umgebungstemperatur bei Betrieb 0…40 °C
0…50 °C Maximum mit Stromreduzierung von 2 % pro °C über 40°C
Relative Luftfeuchtigkeit 0…95 % nicht kondensierend
Schutz der Leiterplatte Schutzbeschichtet
Normen IEC 62477-1
IEC 61439-1
EN 61000-6-2
EN 61000-6-4
ISO 9001
IEEE 519-2014
Produktzertifizierungen RCM
EAC
CE
ABS
IBC 2015 (seismisch)
ICC-ES AC156
Umgebungstemperatur bei Lagerung -20…60 °C
Produktgewicht 68,6 kg
Höhe 960 mm
Breite 440 mm
Farbe Hellgrau (RAL 7035)
Tiefe 265 mm
Verpackungseinheiten
VPE 1 Art PCE
VPE 1 Menge 1
VPE 1 Gewicht 90,500 kg
VPE 1 Höhe 26,400 cm
VPE 1 Breite 46,500 cm
VPE 1 Länge 96,000 cm
Vertragliche Gewährleistung
Gewährleistung 18 Monate

Nachhaltigkeit

Environmental data
EU-RoHS-Richtlinie Konform mit Ausnahme
EU-RoHS-Deklaration
WEEE Das Symbol der durchgestrichenen Mülltonne weist darauf hin, dass Elektro- bzw. Elektronik(alt)geräte nicht im Hausmüll entsorgt werden dürfen, sondern vom Besitzer einer getrennten Sammlung für Elektro- und Elektronikaltgeräte zugeführt werden müssen.
Quecksilberfrei Ja
Verpackung ohne Kunststoff Nein
Verpackung mit Recycling-Karton Ja
Rücknahme No
