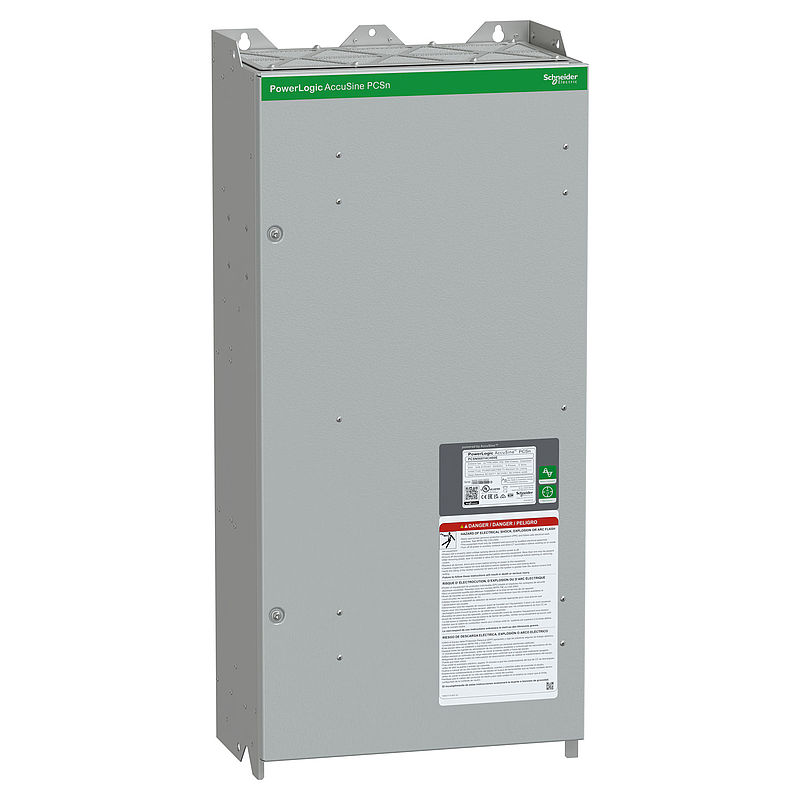

Aktiver Oberschwingungsfilter, AccuSine PCSn, 60A, 208-415V AC, 3P+N, IP00, EM
PCSN060Y4CH00E
Materialpreisgruppe
: DW
11.827,00 €
EAN Code: 3606489603540
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Firmware
|
Download |
|
User guide
|
Download |
|
Environmental Disclosure
|
Download |
|
Circularity Profile
|
Download |
|
CAD
|
Download |
|
Promotional video
|
Video anzeigen |
|
Declaration of conformity
|
Download |
|
Certificate
|
Download |
|
Technical illustration
|
Download |
|
Brochure
|
Download |
|
Instruction sheet
|
Download |
|
Catalog
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | AccuSine |
| Produktname | AccuSine PCSn |
| Produkt- oder Komponententyp | Aktiver Oberschwingungsfilter | Zusatzmerkmale |
| Netzwerktyp | 3P + N 3P |
| Netzwerkkonfiguration | 3 oder 4 Drähte |
| Netzspannung | 208…415 V AC |
| Netzwerkfrequenz | 50/60 Hz |
| Max. zulässige Spannung | 1,1 x Un |
| Effektivwert des Ausgangsstroms | 60 A |
| Blindleistungsangabe | 43,2 kvar 415 V AC 50/60 Hz |
| Betriebsarten | Phasen-Oberschwingungskorrektur Neutralleiter-Oberschwingungskorrektur Netzstromausgleich Korrektur Leistungsfaktor |
| Installationsort | Innenraum |
| Montagemodus | Gehäuse |
| Schutzart | Ohne Schutz |
| Wärmeabgabe | Rückschacht mit Zwangsbelüftung für hohen Wärmestrom |
| Elektromagnetische Verträglichkeit | Elektromagnetische Aussendung, Klasse A entspricht EN 61000-6-4 Elektromagnetische Störfestigkeit entspricht EN 61000-6-2 |
| Zugänglichkeit für den Betrieb | Frontseite |
| Position des Anschlusses | Unten | Montage |
| Schutzart des Gehäuses | IP00 |
| Umgebungseigenschaften | Betrieb: 3C2 entspricht IEC 60721-3-3 Betrieb: 3S2 entspricht IEC 60721-3-3 Speicher: 3C3 entspricht IEC 60721-3-3 Speicher: 3S3 entspricht IEC 60721-3-3 |
| Betriebshöhe | <lt/>= 1.000 m 1 % pro 100 m 0 - 4.800 m |
| Umgebungstemperatur bei Betrieb | 0…40 °C 0…50 °C Maximum mit Stromreduzierung von 2 % pro °C über 40°C |
| Relative Luftfeuchtigkeit | 0…95 % nicht kondensierend |
| Schutz der Leiterplatte | Schutzbeschichtet |
| Normen | IEC 62477-1 IEC 61439-1 EN 61000-6-2 EN 61000-6-4 ISO 9001 IEEE 519-2014 UL 508 |
| Produktzertifizierungen | RCM EAC CE ABS IBC 2015 (seismisch) ICC-ES AC156 cULus |
| Umgebungstemperatur bei Lagerung | -20…60 °C |
| Produktgewicht | 68,6 kg |
| Höhe | 960 mm |
| Breite | 440 mm |
| Farbe | Hellgrau (RAL 7035) |
| Tiefe | 265 mm | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 68,992 kg |
| VPE 1 Höhe | 62,000 cm |
| VPE 1 Breite | 55,000 cm |
| VPE 1 Länge | 106,000 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Nachhaltigkeit
|
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Ja |
| Rücknahme | Ja |
| SCIP-Nummer | Dacfebfb-f48b-4f2d-9384-bdf5a30f5071 |
| Total lifecycle Carbon footprint | 326 ton CO2 eq. |
| CO2-Bilanz (kg CO2 eq.) | 325667 |
| Carbon footprint of the manufacturing phase [A1 to A3] | 204309.11876525 |
| CO2 Fußabdruck am Ende der Betriebsdauer | 204 ton CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 8.8510855132 |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | 9 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 8.9281597912 |
| CO2 Fußabdruck während der Einrichtung | 9 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 121327.5363841667 |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 121 ton CO2 eq. |
| Sustainable packaging | Nein |
| Carbon footprint of the end-of-life phase [C1 to C4] | 12.1177892527 |
| Carbon footprint of the end-of-life phase [C1 to C4] | 12 kg CO2 eq. |
| WEEE Label | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
