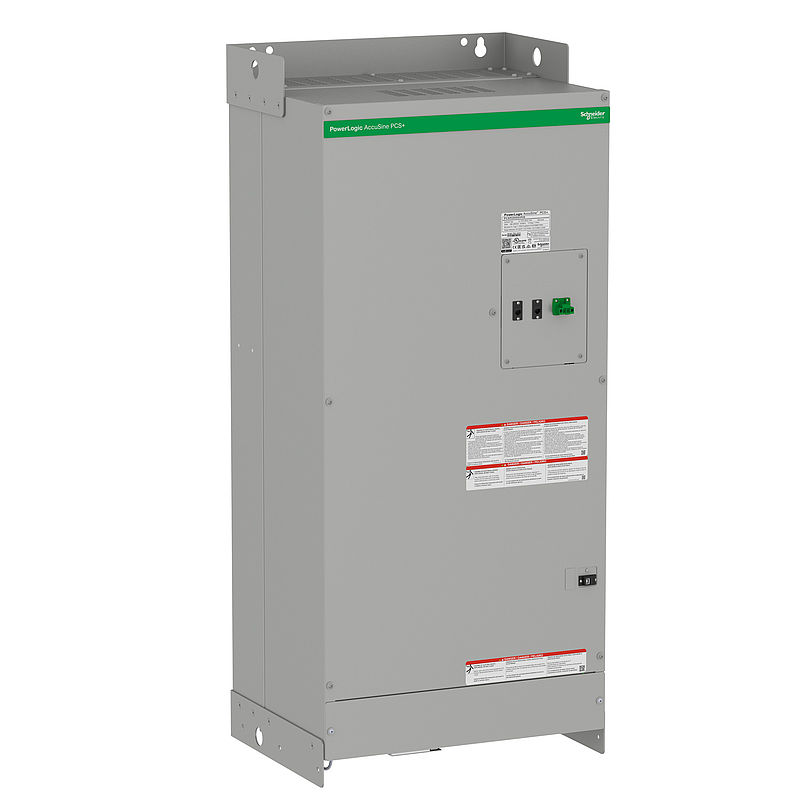

Aktiver Oberschwingungsfilter, AccuSine PCS+, 200A, 380-480V AC, 3P, IP00
PCSP200D5IP00
Materialpreisgruppe
: DW
40.362,00 €
EAN Code: 3606480851018
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Technical Drawing
|
Download |
|
User guide
|
Download |
|
Firmware
|
Download |
|
Promotional video
|
Video anzeigen |
|
CAD
|
Download |
|
Certificate
|
Download |
|
Broschüre
|
Download |
|
Instruction sheet
|
Download |
|
Katalog
|
Download |
|
Technical illustration
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | AccuSine |
| Produktname | AccuSine PCS+ |
| Produkt- oder Komponententyp | Aktiver Oberschwingungsfilter | Zusatzmerkmale |
| Netzwerktyp | 3P |
| Netzwerkkonfiguration | 3 oder 4 Drähte |
| Netzspannung | 380…480 V AC |
| Netzwerkfrequenz | 50/60 Hz +/-3 Hz automatische Erfassung |
| Max. zulässige Spannung | 1,1 x Un |
| Neutral Korrektur | Nicht bereitgestellt |
| Effektivwert des Ausgangsstroms | 200 A |
| Blindleistungsangabe | 166 kvar 480 V AC 50/60 Hz |
| Betriebsarten | Oberschwingungsauslöschung Korrektur Leistungsfaktor Netzstromausgleich |
| Installationsort | Innenraum |
| Gehäusemontage | Wandmontage |
| Schutzart | Ohne Schutz |
| Wärmeabgabe | Rückschacht mit Zwangsbelüftung für hohen Wärmestrom |
| Elektromagnetische Verträglichkeit | Leitungsgebundene elektromagnetische Verträglichkeit, Klasse A entspricht EN 61000-6-4 |
| Zugänglichkeit für den Betrieb | Frontseite |
| Position des Anschlusses | Unten | Montage |
| Schutzart des Gehäuses | IP00 |
| Umgebungseigenschaften | Betrieb: 3C2 entspricht IEC 60721-3-3 Betrieb: 3S2 entspricht IEC 60721-3-3 Speicher: 3C3 entspricht IEC 60721-3-3 Speicher: 3S3 entspricht IEC 60721-3-3 |
| Betriebshöhe | <lt/>= 1.000 m 1 % pro 100 m |
| Umgebungstemperatur bei Betrieb | 0…40 °C 0…50 °C Maximum mit Stromreduzierung von 2 % pro °C |
| Relative Luftfeuchtigkeit | 0…95 % |
| Schutz der Leiterplatte | Schutzbeschichtet |
| Normen | EN 61000-6-4 CSA C22.2 Nr. 60947-1-07 CSA C22.2 Nr. 14 EN 60439-1 UL 60947-1 UL 508 |
| Produktzertifizierungen | cULus CE DNV-GL RCM ABS |
| Umgebungstemperatur bei Lagerung | -20…60 °C |
| Produktgewicht | 175 kg |
| Höhe | 1323 mm |
| Breite | 582 mm |
| Farbe | Hellgrau (RAL 7035) |
| Tiefe | 438 mm | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 235,000 kg |
| VPE 1 Höhe | 70,700 cm |
| VPE 1 Breite | 73,800 cm |
| VPE 1 Länge | 174,200 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Nachhaltigkeit
|
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| Verpackung ohne Kunststoff | Nein |
| Rücknahme | Ja |
| SCIP-Nummer | 41f8a5bd-7758-4f6b-8e3f-271055f150ec |
| Sustainable packaging | Nein |
| Verpackung mit Recycling-Karton | Ja |
| WEEE Label | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
