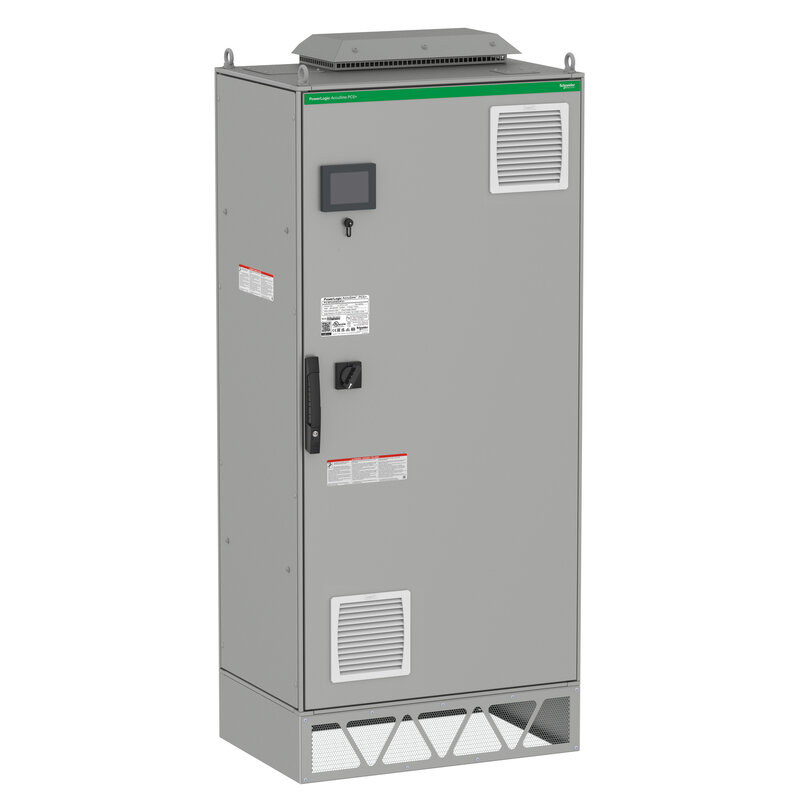

Aktiver Oberschwingungsfilter, AccuSine PCS+, 300A, 380-480V AC, 3P, IP31
PCSP300D5IP31
Materialpreisgruppe
: DW
58.200,00 €
EAN Code: 3606480851063
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Technical Drawing
|
Download |
|
Katalog
|
Download |
|
User guide
|
Download |
|
Firmware
|
Download |
|
Promotional video
|
Video anzeigen |
|
CAD
|
Download |
|
Certificate
|
Download |
|
Broschüre
|
Download |
|
Instruction sheet
|
Download |
|
Technical illustration
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | AccuSine |
| Produktname | AccuSine PCS+ |
| Produkt- oder Komponententyp | Aktiver Oberschwingungsfilter | Zusatzmerkmale |
| Netzwerktyp | 3P |
| Netzwerkkonfiguration | 3 oder 4 Drähte |
| Netzspannung | 380…480 V AC |
| Netzwerkfrequenz | 50/60 Hz +/-3 Hz automatische Erfassung |
| Max. zulässige Spannung | 1,1 x Un |
| Neutral Korrektur | Nicht bereitgestellt |
| Effektivwert des Ausgangsstroms | 300 A |
| Blindleistungsangabe | 249 kvar 480 V AC 50/60 Hz |
| Betriebsarten | Netzstromausgleich Korrektur Leistungsfaktor Oberschwingungsauslöschung |
| Installationsort | Innenraum |
| Gehäusemontage | Bodenstehend |
| Schutzart | Leistungsschalterschutz |
| Trennungstyp | Türverriegelung mit Drehgriff |
| Ausschaltvermögen | 200 kA |
| Wärmeabgabe | Rückschacht mit Zwangsbelüftung für hohen Wärmestrom |
| Elektromagnetische Verträglichkeit | Leitungsgebundene elektromagnetische Verträglichkeit, Klasse A entspricht EN 61000-6-4 |
| Zugänglichkeit für den Betrieb | Frontseite |
| Position des Anschlusses | Oben oder unten | Montage |
| Schutzart des Gehäuses | IP31 |
| Umgebungseigenschaften | Betrieb: 3C2 entspricht IEC 60721-3-3 Betrieb: 3S2 entspricht IEC 60721-3-3 Speicher: 3C3 entspricht IEC 60721-3-3 Speicher: 3S3 entspricht IEC 60721-3-3 |
| Betriebshöhe | <lt/>= 1.000 m 1 % pro 100 m |
| Umgebungstemperatur bei Betrieb | 0…40 °C 0…50 °C Maximum mit Stromreduzierung von 2 % pro °C |
| Relative Luftfeuchtigkeit | 0…95 % |
| Schutz der Leiterplatte | Schutzbeschichtet |
| Normen | CSA C22.2 Nr. 14 EN 61000-6-4 UL 508 EN 60439-1 UL 60947-1 CSA C22.2 Nr. 60947-1-07 |
| Produktzertifizierungen | RCM CE ABS cULus |
| Umgebungstemperatur bei Lagerung | -20…60 °C |
| Produktgewicht | 400 kg |
| Höhe | 2100 mm |
| Breite | 900 mm |
| Farbe | Hellgrau (RAL 7035) |
| Tiefe | 600 mm | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 532,000 kg |
| VPE 1 Höhe | 226,000 cm |
| VPE 1 Breite | 106,000 cm |
| VPE 1 Länge | 119,400 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Nachhaltigkeit
|
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| Verpackung ohne Kunststoff | Nein |
| Rücknahme | Ja |
| SCIP-Nummer | 41f8a5bd-7758-4f6b-8e3f-271055f150ec |
| Total lifecycle Carbon footprint | 76 050 kg CO2 eq. |
| CO2-Bilanz (kg CO2 eq.) | 76050 |
| Carbon footprint of the manufacturing phase [A1 to A3] | 4268.9208633094 |
| CO2 Fußabdruck am Ende der Betriebsdauer | 4 269 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 22.9122302158 |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | 23 kg CO2 eq. |
| CO2 Fußabdruck während der Einrichtung | 0 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 71731.6461008629 |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 71 732 kg CO2 eq. |
| Sustainable packaging | Nein |
| Carbon footprint of the end-of-life phase [C1 to C4] | 26.3697841727 |
| Carbon footprint of the end-of-life phase [C1 to C4] | 26 kg CO2 eq. |
| Verpackung mit Recycling-Karton | Ja |
| WEEE Label | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
