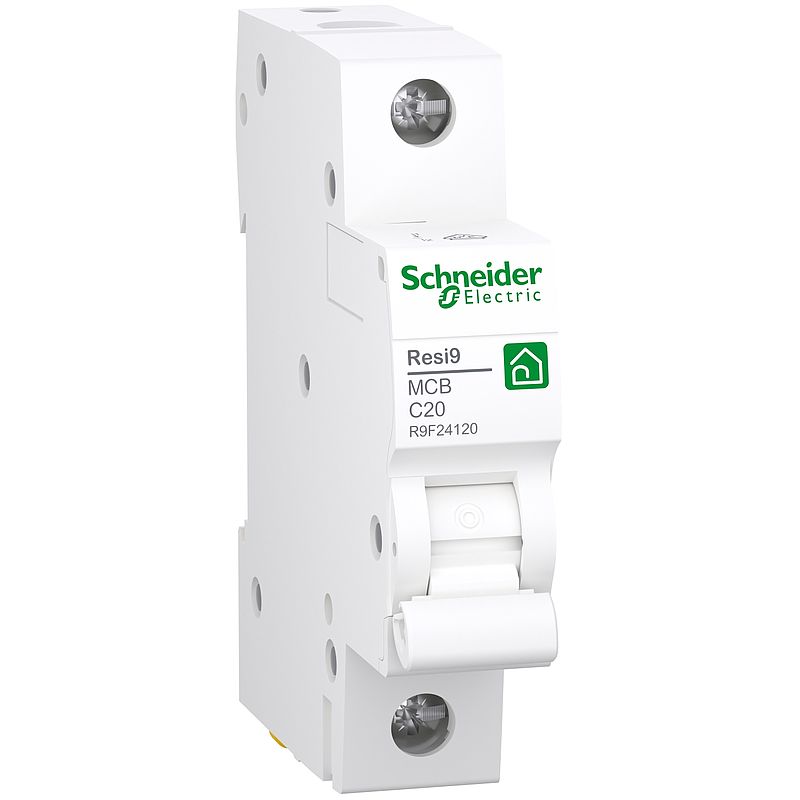

Leitungsschutzschalter Resi9 1P, 20A, C Charakteristik, 6kA
R9F24120
Materialpreisgruppe
: D0
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Declaration of conformity
|
Download |
|
Environmental Disclosure
|
Download |
|
Brochure
|
Download |
|
Certificate
|
Download |
|
CAD
|
Download |
|
Catalog
|
Download |
|
Promotional video
|
Video anzeigen |
Dieses Produkt ist kompatibel mit
Verteilungen Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Resi9 |
| Produktname | Resi9 MCB |
| Produkt- oder Komponententyp | Leitungsschutzschalter |
| Geräteanwendung | Verteilung |
| Beschreibung der Pole | 1P |
| Anzahl der geschützten Pole | 1 |
| [In] Bemessungsstrom | 20 A bei 30 °C entspricht EN/IEC 60898-1 |
| Netzwerktyp | AC |
| Auslöser-Technologie | Thermomagnetisch |
| Kurvenscheibe | C |
| Ausschaltvermögen | 6000 A Icn bei 230 V AC 50/60 Hz entspricht EN/IEC 60898-1 |
| Normen | EN/IEC 60898-1 | Zusatzmerkmale |
| Netzwerkfrequenz | 50/60 Hz |
| [Ue] Betriebsbemessungsspannung | 230 V AC 50/60 Hz |
| Magnetische Auslösegrenze | 5 - 10 x In0AC |
| Begrenzungsklasse | 3 entspricht EN/IEC 60898-1 |
| [Ui] Bemessungs-Isolationsspannung | 440 V AC 50/60 Hz |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 4 kV |
| Steuerungstyp | Kippschalter |
| Lokale Signalisierung | ON/OFF-Anzeige |
| Montagemodus | Aufsteckbar |
| Montagehalterung | DIN-Schiene |
| Kompatibilität von Kammschienen und Verteilerblöcken | Unten: Doppelfunktionsklemme |
| 9-mm-Raster | 2 |
| Höhe | 85 mm |
| Breite | 18 mm |
| Tiefe | 75 mm |
| Gehäusematerial | Recycelter Kunststoff |
| Farbe | Weiß (RAL 9003) |
| Mechanische Lebensdauer | 10000 Zyklen |
| Elektrische Lebensdauer | 4000 Zyklen 230 V AC 50/60 Hz entspricht EN/IEC 60898-1 |
| Beschreibung der Verriegelungsoptionen | Vorhängeschloss in AUS-Stellung |
| Anschlüsse - Klemmen | Tunnelklemmen (oben oder unten) - <= 25 mm² - fest Tunnelklemmen (oben oder unten) - <= 16 mm² - flexibel mit Aderendhülse Tunnelklemmen (oben oder unten) - <= 16 mm² - flexibel |
| Drahtabisolierungslänge | 14 mm für oben oder unten Verbindung |
| [M] Anzugsdrehmoment | 2 Nm oben oder unten |
| Erdschlussschutz | Ohne | Montage |
| Schutzart (IP) | IP20 entspricht IEC 60529 IP40 (modulares Gehäuse) entspricht IEC 60529 |
| Verschmutzungsgrad | 2 entspricht EN/IEC 60898-1 |
| Überspannungskategorie | III |
| Umgebungstemperatur bei Betrieb | -25…60 °C |
| Umgebungstemperatur bei Lagerung | -40…60 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 110,000 g |
| VPE 1 Höhe | 1,700 cm |
| VPE 1 Breite | 7,400 cm |
| VPE 1 Länge | 8,300 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Nachhaltigkeit
EU-RoHS-Richtlinie
|
Konform EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| Sustainable packaging | Nein |
| Circular Econmomy-Eignung | Keine besonderen Recycling-Verfahren erforderlich |
| SCIP-Nummer | 26ff71d1-98cf-4280-8725-455b9a6b2fb9 |
| Frei von giftigen Schwermetallen | Ja |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Ja |
| Rücknahme | Nein |
| CO2-Bilanz (kg CO2 eq.) | 15 |
| Frei von REACh-SVHC | Ja |
| Total lifecycle Carbon footprint | 15 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 0.5919152060474332 |
| CO2 Fußabdruck am Ende der Betriebsdauer | 0.6 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 0.01432453028115446 |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | 0 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 0.00018391154611958527 |
| CO2 Fußabdruck während der Einrichtung | 0 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 14.1634746 |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 14 kg CO2 eq. |
| Carbon footprint of the end-of-life phase [C1 to C4] | 0.017392918954682476 |
| Carbon footprint of the end-of-life phase [C1 to C4] | 0 kg CO2 eq. |
| Durchschnittlicher Prozentsatz des recycleten Kunststoffgehaltes | 56 % |
| WEEE Label | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
