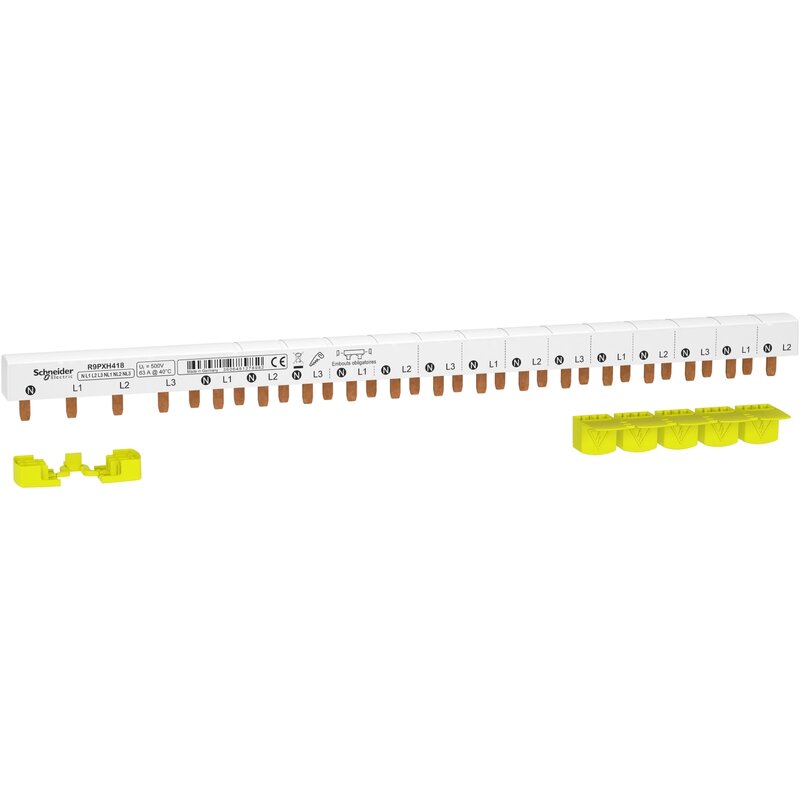

Phasenschiene Stift, 4P FI, 18 mm-Abstand, 6 x AFDD 9 mm-Abstand, 63A, 3P+N

R9PXH418

Materialpreisgruppe : D7

40,80 €

EAN Code: 3606481278982

Jetzt kaufen

Hauptdokumente

Produktdatenblatt	Download
Declaration of Conformity (Sustainability)	Download
Declaration of conformity	Download
Environmental Disclosure	Download
CAD	Download

Hauptmerkmale
Baureihe	Resi9
Produkt- oder Komponententyp	Kammschiene
Montagemodus	Horizontal
Zubehör / Teilekategorie	Anschlusszubehör
Beschreibung der Leitungen	3L + N
Länge in 18-mm-Modulen	18
Normen	EN/IEC 61439-1
Produktzertifizierungen	CE
Zusatzmerkmale
Anzahl der Wege	Eingang: 1-polig N + 3 L Abgang: 14-polig N + L
Polkonfiguration für 1-Weg	Eingang: 1 x 1P + N Abgang: 1 x 3P + N
Anschlussraster	Eingang: 18 mm Abgang: 9 mm
Anschlusstyp	Zinke
Abstand zwischen den Polen	Eingang: 72 mm Abgang: 18 mm
Isolation	Isoliert
Gerätedarstellung	Ablängbar
Geliefertes Zubehör	5 Zahnabdeckung
[Ie] Betriebsbemessungstrom	63 A bei 40 °C
[Ue] Betriebsbemessungsspannung	230 V AC Ph/N 400 V AC Ph/Ph
[Ui] Bemessungs-Isolationsspannung	500 V AC
Montageort	Oben auf Tunnelklemmen
9-mm-Raster	36
Höhe	21 mm
Breite	325 mm
Tiefe	24,5 mm
Farbe	Weiß (RAL 9003)
Kompatible Produktfamilie	Resi9 Resi9 XP DM Resi9 Resi9 XP ID Resi9 Resi9 XP DA Resi9 Resi9 XP CT Resi9 Resi9 XP TL Resi9 Resi9 XP SF Resi9 Resi9 XP CM
Verteilertyp	N L1 L2 L3 N L1 N L2 N L3
Verpackungseinheiten
VPE 1 Art	PCE
Anzahl der Geräte pro Packung	1
VPE 1 Höhe	3,000 cm
VPE 1 Breite	3,000 cm
VPE 1 Länge	32,200 cm
Verpackungsgewicht (Lbs)	179,000 g
VPE 2 Art	BB1
VPE 2 Menge	5
VPE 2 Höhe	6,200 cm
VPE 2 Breite	8,600 cm
VPE 2 Länge	34,600 cm
VPE 2 Gewicht	971,000 g
VPE 3 Art	S02
VPE 3 Menge	30
VPE 3 Höhe	15,000 cm
VPE 3 Breite	30,000 cm
VPE 3 Länge	40,000 cm
VPE 3 Gewicht	6,100 kg
Vertragliche Gewährleistung
Garantie (in Monaten)	18

Nachhaltigkeit

Total lifecycle Carbon footprint	3 kg CO2 eq.
Carbon footprint of the manufacturing phase [A1 to A3]	0.8730440779028761
CO₂-Fußabdruck der Herstellungsphase [A1 bis A3]	0.9 kg CO2 eq.
Carbon footprint of the distribution phase [A4]	0.0347997106160756
CO₂-Fußabdruck der Distributionsphase [A4]	0 kg CO2 eq.
Carbon footprint of the installation phase [A5]	0.002414810360023686
CO₂-Fußabdruck der Installationsphase [A5]	0 kg CO2 eq.
Carbon footprint of the use phase [B2, B3, B4, B6]	1.709868046461599
CO₂-Fußabdruck der Nutzungsphase [B2, B3, B4, B6]	2 kg CO2 eq.
Frei von giftigen Schwermetallen	Ja
Quecksilberfrei	Ja
Sustainable packaging	Nein
Carbon footprint of the end-of-life phase [C1 to C4]	0.37665824740275256
CO₂-Fußabdruck der End-of-Life-Phase [C1 bis C4]	0.4 kg CO2 eq.
CO2-Bilanz (kg CO2 eq.)	3
Verpackung mit Recycling-Karton	Nein
Verpackung ohne Kunststoff	Ja
EU-RoHS-Richtlinie	Konform EU-RoHS-Deklaration
SCIP-Nummer	12618b2a-bc0e-4c2d-bb7b-9185c26e01fe
Circular Econmomy-Eignung	Keine besonderen Recycling-Verfahren erforderlich
Rücknahme	Ja
WEEE-Kennzeichnung	Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen.
EU-RoHS-Richtlinie	Konform
