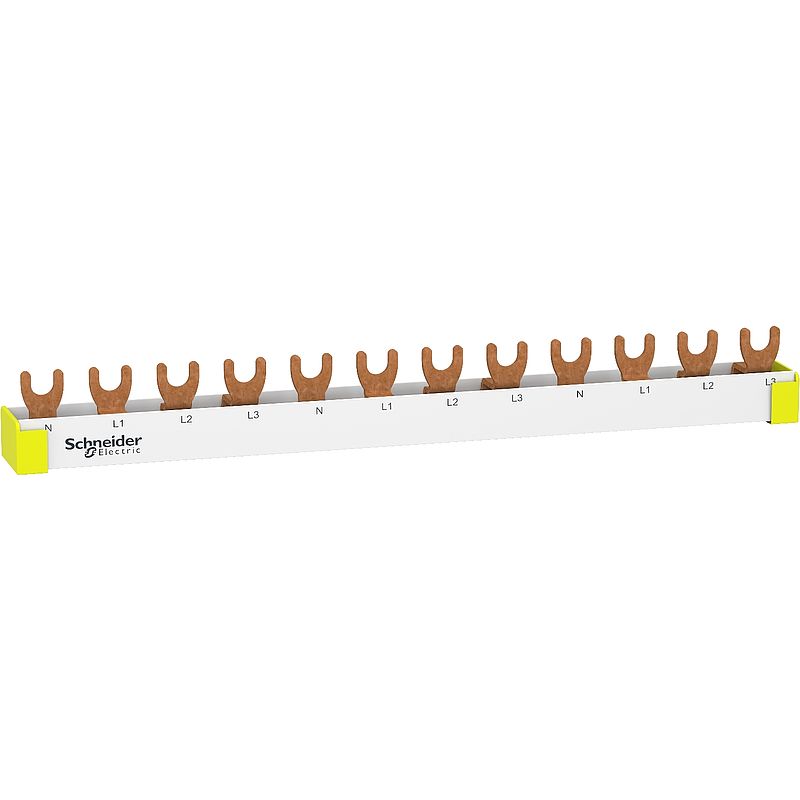

Resi9 Phasenschiene Gabel, 4P, 12 TE, 63A, ablängbar
R9XFH412
Materialpreisgruppe
: D7
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
CAD
|
Download |
|
Declaration of conformity
|
Download |
|
Environmental Disclosure
|
Download |
|
Catalog
|
Download |
Dieses Produkt ist kompatibel mit
Zubehörteile: Kompatible Produkte
Zubehörteile (2)
Fehlerstrom-Schutzeinrichtungen: Kompatible Produkte
Fehlerstrom-Schutzeinrichtungen (2)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Resi9 |
| Produkt- oder Komponententyp | Kammschiene |
| Montageart | Horizontal |
| Zubehör / Teilekategorie | Anschlusszubehör |
| Beschreibung der Leitungen | 3L + N |
| Länge in 18-mm-Modulen | 12 |
| Normen | EN/IEC 61439-1 |
| Produktzertifizierungen | CE | Zusatzmerkmale |
| Anzahl der Wege | 3-polig N + 3 L |
| Polkonfiguration für 1-Weg | 1 x 3P + N 1 x 4P |
| Anschlussraster | 18 mm |
| Anschlusstyp | Gabel |
| Abstand zwischen den Polen | 72 mm |
| Beschriftung | N L1 L2 L3 |
| Isolation | Isoliert |
| Gerätedarstellung | Ablängbar |
| [Ie] Betriebsbemessungstrom | 63 A bei 40 °C |
| [Ue] Betriebsbemessungsspannung | 230 V AC Ph/N 400 V AC Ph/Ph |
| [Ui] Bemessungs-Isolationsspannung | 500 V AC |
| Montageort | Unten auf Doppelfunktionsklemme |
| 9-mm-Raster | 24 |
| Breite | 220 mm |
| Farbe | Weiß (RAL 9003) |
| Kompatible Produktfamilie | Acti9 K60 Resi9 Leitungsschutzschalter Resi9 Fehlerstromschutzschalter mit Überstromschutz (FI/LS) Resi9 Fehlerstrom-Schutzschalter (FI) Resi9 Schalter |
| Verteilertyp | N L1 L2 L3 | Montage |
| Feuerbeständigkeit | 960 °C ( 30 s ) entspricht IEC 60695-2-1 |
| Verschmutzungsgrad | 3 | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 98 g |
| VPE 1 Höhe | 2,8 cm |
| VPE 1 Breite | 2,2 cm |
| VPE 1 Länge | 21,8 cm |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 5 |
| VPE 2 Gewicht | 556 g |
| VPE 2 Höhe | 5,8 cm |
| VPE 2 Breite | 8,5 cm |
| VPE 2 Länge | 25 cm |
| VPE 3 Art | S02 |
| VPE 3 Menge | 40 |
| VPE 3 Gewicht | 4,775 kg |
| VPE 3 Höhe | 15 cm |
| VPE 3 Breite | 30 cm |
| VPE 3 Länge | 40 cm | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
| Frei von giftigen Schwermetallen | Ja |
Quecksilberfrei
|
Ja |
| Circular Econmomy-Eignung | Keine besonderen Recycling-Verfahren erforderlich |
| SCIP-Nummer | 12618b2a-bc0e-4c2d-bb7b-9185c26e01fe |
| Verpackung ohne Kunststoff | Ja |
| Verpackung mit Recycling-Karton | Ja |
| Rücknahme | Ja |
| Sustainable packaging | Nein |
| CO2-Bilanz (kg CO2 eq.) | 3 |
| Total lifecycle Carbon footprint | 3 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 0.47797943929878134 |
| CO₂-Fußabdruck der Herstellungsphase [A1 bis A3] | 0.5 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 0.019052355532823508 |
| CO₂-Fußabdruck der Distributionsphase [A4] | 0 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 0.0013220749457112917 |
| CO₂-Fußabdruck der Installationsphase [A5] | 0 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 1.9838818667438156 |
| CO₂-Fußabdruck der Nutzungsphase [B2, B3, B4, B6] | 2 kg CO2 eq. |
| Carbon footprint of the end-of-life phase [C1 to C4] | 0.20621512986295948 |
| CO₂-Fußabdruck der End-of-Life-Phase [C1 bis C4] | 0.2 kg CO2 eq. |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| Recyclingfähigkeitspotential in % | 67 |
| EU-RoHS-Richtlinie | https://download.se.com/files?p_Doc_Ref=R9XFH412_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| REACh-Verordnung | https://download.se.com/files?p_Doc_Ref=R9XFH412_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| PVC-frei | Ja |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | Produkt mit halogenfreien Kunststoffteilen |
