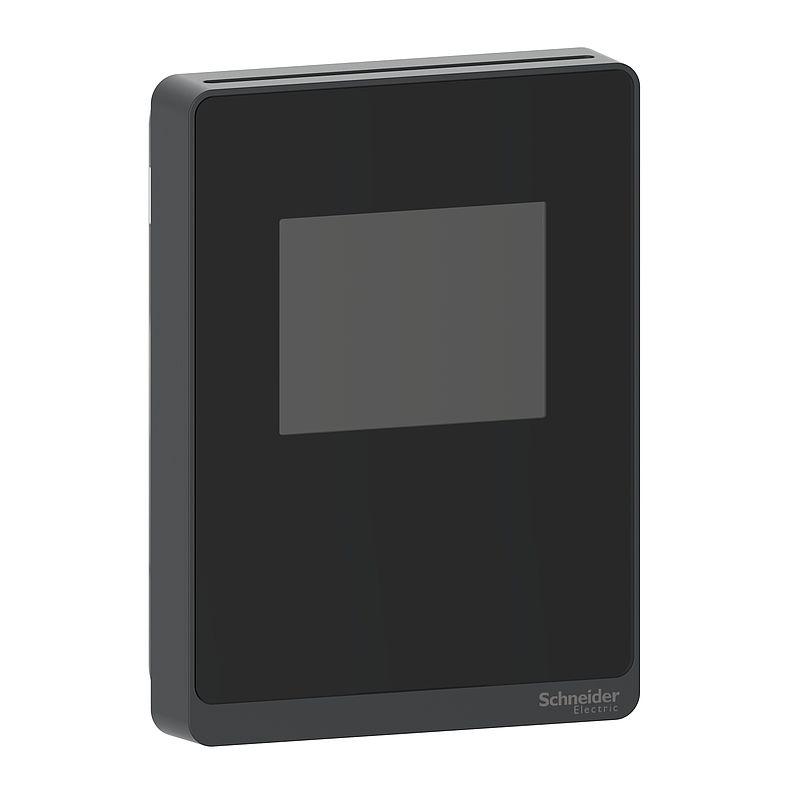

SpaceLogic Luftqualitätssensor Serie SLA, VOC, CO2, Luftfeuchtigkeit, Temp, Raum, Farb-Touchscreen, Analogausgänge, Optimum schwarzes Gehäuse
SLABTCV2
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Specification guide
|
Download |
|
Instruction sheet
|
Download |
|
Catalog
|
Download |
|
Certificate
|
Download |
|
CAD
|
Download |
|
Circularity Profile
|
Download |
|
Environmental Disclosure
|
Download |
|
Declaration of conformity
|
Download |
|
User guide
|
Download |
Dieses Produkt ist kompatibel mit
Zubehörteile: Kompatible Produkte
Zubehörteile (3)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | SpaceLogic |
| Produkt- oder Komponententyp | Sensor |
| Produktname | SpaceLogic Raumeinheit |
| Messwerttyp | Kohlendioxid (CO2) Flüchtige organische Verbindungen (VOC) Luftfeuchtigkeit Temperatur |
| Geräteanwendung | HLK Temperatursteuerung Lüfterdrehzahlregler |
| Produktspezifische Anwendung | Kontrolle der Luftqualität in Innenräumen Kontrolle der Luftfeuchtigkeit |
| Produktzertifizierungen | CE entspricht EN 61000-6-2 CE entspricht EN 61000-6-3 CE entspricht EN 61326-1 RCM EAC ICES-003 CULus |
| Displayauflösung | 240 x 300 Pixel |
| Displaygröße | 2,4 Zoll |
| Displaytyp | Farb-Touchscreen |
| Angezeigte Informationen | Temperatur Temperatur-Sollwert Menügesteuerte Benutzeroberfläche Relative Luftfeuchtigkeit CO2 Luftqualitäts-Index |
| Position | Lebensraum |
| Montagehalterung | Wandbefestigung |
| Tiefe | 23,7 mm |
| Höhe | 85 mm |
| Breite | 115 mm |
| Netzwerkfrequenz | 50 Hz 60 Hz |
| Umgebungstemperatur bei Betrieb | 0…50 °C |
| Normen | UL 916 FCC Teil 15 Klasse B |
| Kalibrierungszertifikat | Luftfeuchtigkeit: austauschbares RH-Element erhältlich in 1% & 2% mit NIST |
| Farbe | Schwarz |
| Sensortyp | Sender NDIR (nicht-dispersives Infrarot) VOC-Transmitter Dünnschichtkapazitiv |
| [UH,nom] Bemessungs-Betriebsspannung | 24 V AC 20 - 30 V DC |
| Gerätedarstellung | Vollständiges Produkt |
| Oberflächenbeschaffenheit | Glänzend | Zusatzmerkmale |
| Kommunikationsnetztyp | Verdrahtet |
| Steuerungstyp | taktil |
| Material | ABS (Acrylnitril-Butadien-Styrol) |
| Funktion verfügbar | Mit Temperatursensor Mit CO2-Sensor Mit VOC-Sensor (flüchtige organische Verbindungen) Mit Feuchtesensor |
| Hysterese | 1,5 % |
| Wiederholungsgenauigkeit | ± 20 ppm |
| Anschlüsse - Klemmen | Schraubklemme - 2 Kabel(n) (AWG 24 - AWG 18) |
| Anzahl der Ausgänge | 1 Lüfter 1 konfigurierbar |
| Ausgangstyp | Analog |
| Ausgangsspannung | 0 - 10 V für Lüfterdrehzahl 0 - 5 V für konfigurierbarer Analogausgang 0 - 10 V für konfigurierbarer Analogausgang |
| Kompatible Produktfamilie | EcoStruxure Building Operation SmartX-Raum-Steuergerät Programmierbare Steuerungen | Montage |
| Einstellbereich der Luftfeuchtigkeit | 0…100 % |
| Temperatureinstellungsbereich | 10…35 °C 0…50 °C |
Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| VPE 1 Höhe | 4,8 cm |
| VPE 1 Breite | 9,67 cm |
| VPE 1 Länge | 14,0 cm |
| Verpackungsgewicht (Lbs) | 181,82 g | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Nachhaltigkeit
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| SCIP-Nummer | D7ce935c-f4cc-49d3-a53e-04142de5fa03 |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Nein |
| Rücknahme | Ja |
| CO2-Bilanz (kg CO2 eq.) | 137 |
| Total lifecycle Carbon footprint | 137 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 44.20362787954441 |
| CO2 Fußabdruck am Ende der Betriebsdauer | 44 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 0.13372887975504086 |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | 0.1 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 0.017472738144323405 |
| CO2 Fußabdruck während der Einrichtung | 0 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 92.71705933644066 |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 93 kg CO2 eq. |
| Sustainable packaging | Nein |
| Carbon footprint of the end-of-life phase [C1 to C4] | 0.38926851978761917 |
| Carbon footprint of the end-of-life phase [C1 to C4] | 0.4 kg CO2 eq. |
| WEEE Label | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| Recyclingfähigkeitspotential in % | 2 |
