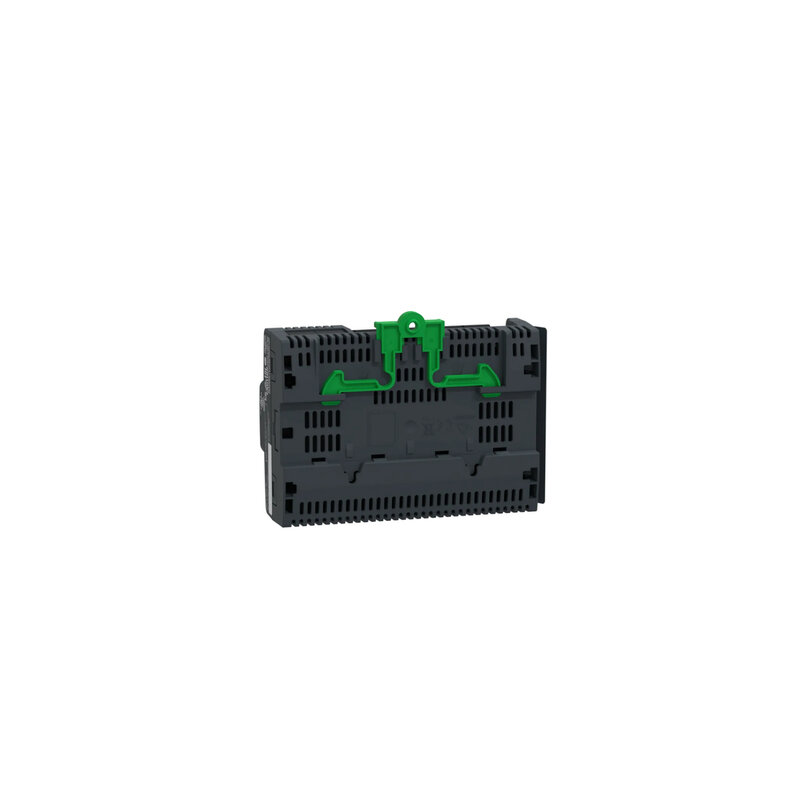

SpaceLogic Feldcontroller MP-C, BACnet/IP, 18 Punkte, 10 universelle Eingänge/Ausgänge Typ Ub, 4 digitale Triac-Aus.
SXWMPC18A10001
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Declaration of conformity
|
Download |
|
Instruction sheet
|
Download |
|
Specification sheet
|
Download |
|
CAD
|
Download |
|
Circularity Profile
|
Download |
|
Environmental Disclosure
|
Download |
Dieses Produkt ist kompatibel mit
Zubehörteile: Kompatible Produkte
Zubehörteile (13)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Kurzbezeichnung des Geräts | MP-C-18A |
| Funktion verfügbar | Programmierbar Intelligenter Sensoreingang |
| Produkt- oder Komponententyp | Feldsteuerung |
| Max. Anzahl von E/A-Erweiterungsmodulen | 3 |
| Geräteanwendung | Niederspannungs-Gebläsekonvektor Niederspannungs-Wärmepumpe Niederspannungsdacheinheit Luftstromsteuerung |
| Topologie | Stern Daisy Chain Schnelles Übertragungsprotokoll (RSTP) |
| Modell | MP-C-18A |
| Produktzertifizierungen | RCM CE cUL-gelistet UL-gelistet |
| Montagemodus | DIN-Schienenmontage Schalttafelmontage |
| Breite | 153 mm |
| Leistungsaufnahme in W | 12 W |
| Leistungsaufnahme in VA | 22 VA |
| Netzwerkfrequenz | 50 Hz 60 Hz |
| Taktabweichung | ± 1 Minute/Monat |
| Schutzart (IP) | IP20 |
| Umgebungstemperatur bei Lagerung | -40…70 °C |
| Eingangs-/Ausgangstyp | 10 Universal-E/A |
| Eingangsspannung | -0,5 - 24 V DC für Universaleingang |
| Speichertyp | 123 kB Sicherung 32 MB Flash 128 MB RAM |
| Unterstützung von Kommunikationsanschlüssen | Ethernet 10/100BASE-TX |
| [UH,nom] Bemessungs-Betriebsspannung | 24 V AC ± 20 % 24 - 30 V DC 21 - 33 V DC |
| Anzahl der Ausgänge | 4 Triac-Ausgang 3 Form A Relaisausgang 1 Relaisausgang |
| Tiefe | 64 mm |
| Schutzart | MOV-Unterdrückung Interne Sicherung |
| Ausgangsspannung | 250 V AC,12 A für Hochleistungsrelaisausgang 24 V DC,12 A für Hochleistungsrelaisausgang 250 V AC,2 A für Form A Relaisausgang 30 V DC,2 A für Form A Relaisausgang -0,5 - 24 V DC für Universalausgang 24 V AC für Triac-Ausgang |
| Ausgangsstrom | 0,5 A max. Triac-Ausgang |
| Anzahl der Anschlüsse | 2, Verbindungstyp: RJ45 1, Verbindungstyp: USB Typ A Buchse 1, Verbindungstyp: USB-Geräte-Anschluss Typ Mini-B |
Zusatzmerkmale |
| Sicherungsdauer | 7 Tage |
| Flammenfestigkeit | UL94-5V |
| Kommunikationsprotokoll | BACnet IP |
| Normen | UL 916 ICES-003 EN 61000-6-2 EN 50491-5-3 EN 60730-1 EN 60730-2-11 EN 50491-3 EN 61000-6-3 EN 50491-5-2 FCC Teil 15, Abschnitt B, Klasse B |
| Kompatible Produktfamilie | SpaceLogic IP Steuerung | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 440 g |
| VPE 1 Höhe | 16,2 cm |
| VPE 1 Breite | 12,4 cm |
| VPE 1 Länge | 7 cm | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
Quecksilberfrei
|
Ja |
| SCIP-Nummer | 216d30ea-561a-4180-91a4-6fde03982c56 |
| Verpackung ohne Kunststoff | Ja |
| Verpackung mit Recycling-Karton | Ja |
| PVC-frei | Ja |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | Frei von halogenierten Flammschutzmitteln |
| Rücknahme | Ja |
| CO2-Bilanz (kg CO2 eq.) | 320 |
| Sustainable packaging | Nein |
| Total lifecycle Carbon footprint | 320 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 23.201928072738475 |
| CO₂-Fußabdruck der Herstellungsphase [A1 bis A3] | 23 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 0.042043515157033924 |
| CO₂-Fußabdruck der Distributionsphase [A4] | 0 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 0.0024379765610382013 |
| CO₂-Fußabdruck der Installationsphase [A5] | 0 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 295.2197514037963 |
| CO₂-Fußabdruck der Nutzungsphase [B2, B3, B4, B6] | 295 kg CO2 eq. |
| Carbon footprint of the end-of-life phase [C1 to C4] | 1.150424868815955 |
| CO₂-Fußabdruck der End-of-Life-Phase [C1 bis C4] | 1 kg CO2 eq. |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| EU-RoHS-Richtlinie | https://download.schneider-electric.com/files?p_Doc_Ref=SXWMPC18A10001_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| REACh-Verordnung | https://download.schneider-electric.com/files?p_Doc_Ref=SXWMPC18A10001_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| Silikonfrei | Ja |
