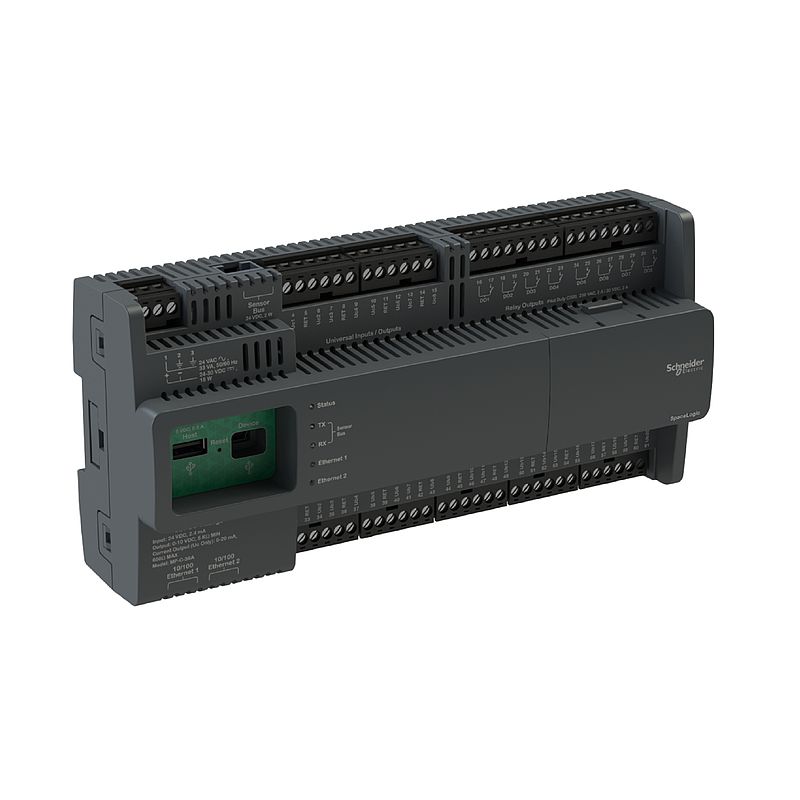

SpaceLogic Feldcontroller MP-C, BACnet/IP, 36 Punkte, 8 universelle Eingänge/Ausgänge Typ Uc, 8 Form A Relaisaus.
SXWMPC36A10001
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Declaration of conformity
|
Download |
|
Instruction sheet
|
Download |
|
Specification sheet
|
Download |
|
CAD
|
Download |
|
Circularity Profile
|
Download |
|
Environmental Disclosure
|
Download |
Dieses Produkt ist kompatibel mit
Zubehörteile: Kompatible Produkte
Zubehörteile (13)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Kurzbezeichnung des Geräts | MP-C-36A |
| Funktion verfügbar | Programmierbar Intelligenter Sensoreingang |
| Produkt- oder Komponententyp | Feldsteuerung |
| Max. Anzahl von E/A-Erweiterungsmodulen | 3 |
| Geräteanwendung | Niederspannungsdacheinheit Luftstromsteuerung |
| Topologie | Stern Daisy Chain Schnelles Übertragungsprotokoll (RSTP) |
| Modell | MP-C-36A |
| Produktzertifizierungen | RCM CE cUL-gelistet UL-gelistet |
| Montagemodus | DIN-Schienenmontage Schalttafelmontage |
| Breite | 234 mm |
| Leistungsaufnahme in W | 18 W |
| Leistungsaufnahme in VA | 33 VA |
| Netzwerkfrequenz | 50 Hz 60 Hz |
| Taktabweichung | +/-1 Minute/Monat |
| Schutzart (IP) | IP20 |
| Umgebungstemperatur bei Lagerung | -40…70 °C |
| Eingangs-/Ausgangstyp | 20 Universal-E/A 8 Universal-E/A |
| Eingangsspannung | -0,5 - 24 V Gleichstrom für Universaleingang |
| Speichertyp | 123 kB Sicherung 32 MB Flash 128 MB RAM |
| Unterstützung von Kommunikationsanschlüssen | Ethernet 10/100BASE-TX |
| [UH,nom] Bemessungs-Betriebsspannung | 24 V AC +/-20 % 24 - 30 V DC 21 - 33 V DC |
| Anzahl der Ausgänge | 8 Form A Relaisausgang |
| Tiefe | 64 mm |
| Schutzart | MOV-Unterdrückung Interne Sicherung |
| Ausgangsspannung | 250 V AC,2 A für Form A Relaisausgang 30 V DC,2 A für Form A Relaisausgang -0,5 - 24 V DC für Universalausgang |
| Anzahl der Anschlüsse | 2, Verbindungstyp: RJ45 1, Verbindungstyp: USB Typ A Buchse 1, Verbindungstyp: USB-Geräte-Anschluss Typ Mini-B |
Zusatzmerkmale |
| Sicherungsdauer | 7 Tage |
| Flammenfestigkeit | UL94-5V |
| Kommunikationsprotokoll | BACnet IP |
| Normen | UL 916 ICES-003 EN 61000-6-2 EN 50491-5-3 EN 60730-1 EN 60730-2-11 EN 50491-3 EN 61000-6-3 EN 50491-5-2 FCC Teil 15, Abschnitt B, Klasse B |
| Kompatible Produktfamilie | SpaceLogic IP Steuerung | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 620 g |
| VPE 1 Höhe | 24,6 cm |
| VPE 1 Breite | 12,4 cm |
| VPE 1 Länge | 7,2 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Nachhaltigkeit
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| SCIP-Nummer | 5f015d09-43c1-4be7-9233-b3e007760745 |
| Verpackung ohne Kunststoff | Ja |
| Verpackung mit Recycling-Karton | Ja |
| PVC-frei | Ja |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | Produkt mit halogenfreien Kunststoffteilen |
| Rücknahme | Nein |
| CO2-Bilanz (kg CO2 eq.) | 636 |
| Sustainable packaging | Ja |
| Total lifecycle Carbon footprint | 636 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 29.93991274827318 |
| CO2 Fußabdruck am Ende der Betriebsdauer | 30 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 0.07333526370508864 |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | 0.1 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 0.002653507677706897 |
| CO2 Fußabdruck während der Einrichtung | 0 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 604.6832585673263 |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 605 kg CO2 eq. |
| Carbon footprint of the end-of-life phase [C1 to C4] | 1.685788002284154 |
| Carbon footprint of the end-of-life phase [C1 to C4] | 2 kg CO2 eq. |
| WEEE Label | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
9 Dokumente
| SXWMPC36A10001 EU-RoHS-Erklärung
03/04/25 · Declaration of Conformity (Sustainability) |
0,2 MB | Download |
| SXWMPC36A10001 China-RoHS-Erklärung
03/04/25 · Declaration of Conformity (Sustainability) |
0,2 MB | Download |
| PEP SpaceLogic MP-C-36A Controller 15/03/25 · Environmental Disclosure | 0,4 MB | Download |
| EoLI SpaceLogic MP-C-36A Controller 15/03/25 · Circularity Profile | 0,3 MB | Download |
| MP-C 36A CAD file 15/03/25 · CAD | 5,7 MB | Download |
| SpaceLogic MP-C Pro Specification Sheet 15/03/25 · Specification sheet | 13,4 MB | Download |
| SpaceLogic™ MP-C Installation Sheet 15/03/25 · Instruction sheet | 3,6 MB | Download |
| CE-DOC-000059-01 SpaceLogic MP-C Series Declaration of conformity 15/03/25 · Declaration of conformity | 0,3 MB | Download |
| DoC DE upd15 15/02/25 · Certificate | 1,8 MB | Download |
