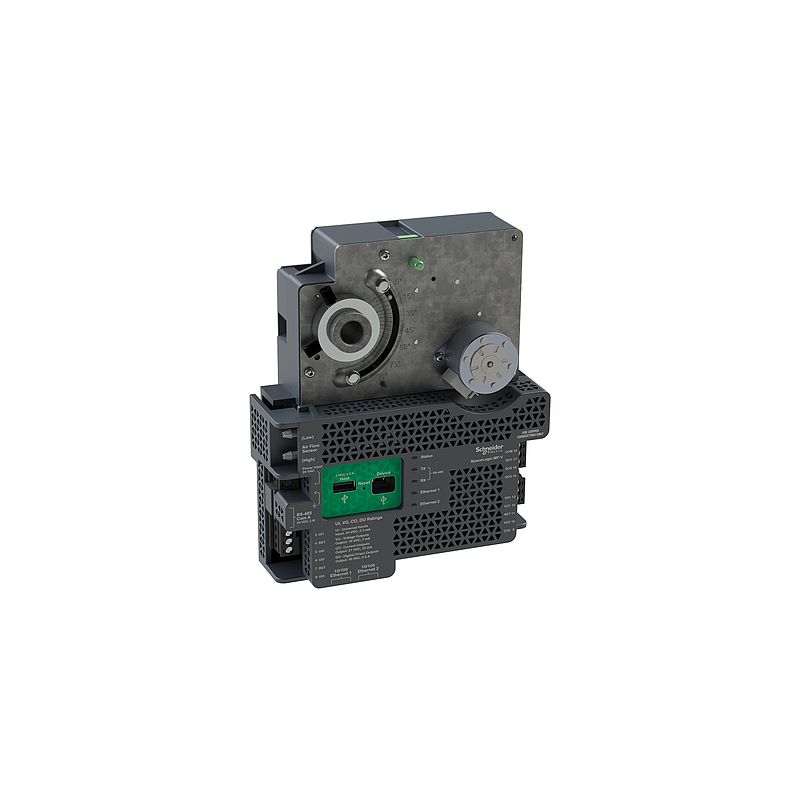

SpaceLogic MP-V Controller, BACnet/IP/MSTP, 7 I/Os, 3 Universaleingänge, 3 digitale Triac-Ausgänge und 1 Analogausgang
SXWMPV7AX10002
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Declaration of conformity
|
Download |
|
Instruction sheet
|
Download |
|
Specification sheet
|
Download |
|
CAD
|
Download |
|
Circularity Profile
|
Download |
|
Environmental Disclosure
|
Download |
Dieses Produkt ist kompatibel mit
Zubehörteile: Kompatible Produkte
Zubehörteile (14)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Max. Anzahl von E/A-Erweiterungsmodulen | 3 |
| Geräteanwendung | Variables Luftvolumen |
| Produkt- oder Komponententyp | Feldsteuerung |
| Kurzbezeichnung des Geräts | MP-V-7A |
| Funktion verfügbar | Integrierter Stellantrieb Integrierter Luftstromsensor Programmierbar Intelligenter Sensoreingang |
| Topologie | Stern Daisy Chain Schnelles Übertragungsprotokoll (RSTP) |
| Modell | MP-V-7A |
| Netzwerkfrequenz | 50 Hz 60 Hz |
| Breite | 161 mm |
| Montagemodus | Klappenwellenbefestigung |
| Produktzertifizierungen | RCM CE cUL-gelistet UL-gelistet |
| Leistungsaufnahme in VA | 21 VA |
| Drehmoment | 0,7 Nm |
| Umgebungstemperatur bei Lagerung | -40…70 °C |
| Taktabweichung | ± 1 Minute/Monat |
| Schutzart (IP) | IP20 |
| Eingangsspannung | -0,5 - 24 V DC für Universaleingang |
| Speichertyp | 123 kB Sicherung 32 MB Flash 128 MB RAM |
| Unterstützung von Kommunikationsanschlüssen | Ethernet 10/100BASE-TX |
| [UH,nom] Bemessungs-Betriebsspannung | 24 V AC ± 20 % |
| Anzahl der Eingänge | 3 Universaleingang |
| Anzahl der Ausgänge | 3 Triac-Ausgang 1 Analogausgang |
| Höhe | 198 mm |
| Tiefe | 63 mm |
| Schutzart | MOV-Unterdrückung Interne Sicherung |
| Ausgangsspannung | 0 - 10 V DC für Analogausgang 24 V AC für Triac-Ausgang |
| Ausgangsstrom | 0 - 20 mA Analogausgang 0,5 A max. Triac-Ausgang |
| Anzahl der Anschlüsse | 2, Verbindungstyp: RJ45 1, Verbindungstyp: USB Typ A Buchse 1, Verbindungstyp: USB-Geräte-Anschluss Typ Mini-B |
Zusatzmerkmale |
| Sicherungsdauer | 7 Tage |
| Flammenfestigkeit | UL94-5V |
| Kommunikationsprotokoll | BACnet IP BACnet MS/TP |
| Stellglied | 10 Nm |
| Normen | UL 916 ICES-003 EN 61000-6-2 EN 50491-5-3 EN 60730-1 EN 60730-2-11 EN 50491-3 UL 2043 EN 61000-6-3 EN 50491-5-2 FCC Teil 15, Abschnitt B, Klasse B |
| Kompatible Produktfamilie | SpaceLogic IP Steuerung | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| VPE 1 Höhe | 21,6 cm |
| VPE 1 Breite | 19,4 cm |
| VPE 1 Länge | 8,6 cm |
| Verpackungsgewicht (Lbs) | 1,3 kg |
| VPE 2 Art | S03 |
| VPE 2 Menge | 6 |
| VPE 2 Höhe | 30 cm |
| VPE 2 Breite | 30 cm |
| VPE 2 Länge | 40 cm |
| VPE 2 Gewicht | 8,241 kg | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Nachhaltigkeit
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| SCIP-Nummer | A4fd49dc-6ba1-4430-9acf-3f3ee7a1d1b3 |
| Verpackung ohne Kunststoff | Ja |
| Verpackung mit Recycling-Karton | Ja |
| Rücknahme | Ja |
| CO2-Bilanz (kg CO2 eq.) | 628 |
| Sustainable packaging | Nein |
| Total lifecycle Carbon footprint | 628 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 29.775663585813025 |
| CO2 Fußabdruck am Ende der Betriebsdauer | 30 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 0.23751671914661823 |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | 0.2 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 0.004859192792481319 |
| CO2 Fußabdruck während der Einrichtung | 0 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 594.5045188608998 |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 595 kg CO2 eq. |
| Carbon footprint of the end-of-life phase [C1 to C4] | 3.195030410585343 |
| Carbon footprint of the end-of-life phase [C1 to C4] | 3 kg CO2 eq. |
| WEEE Label | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
