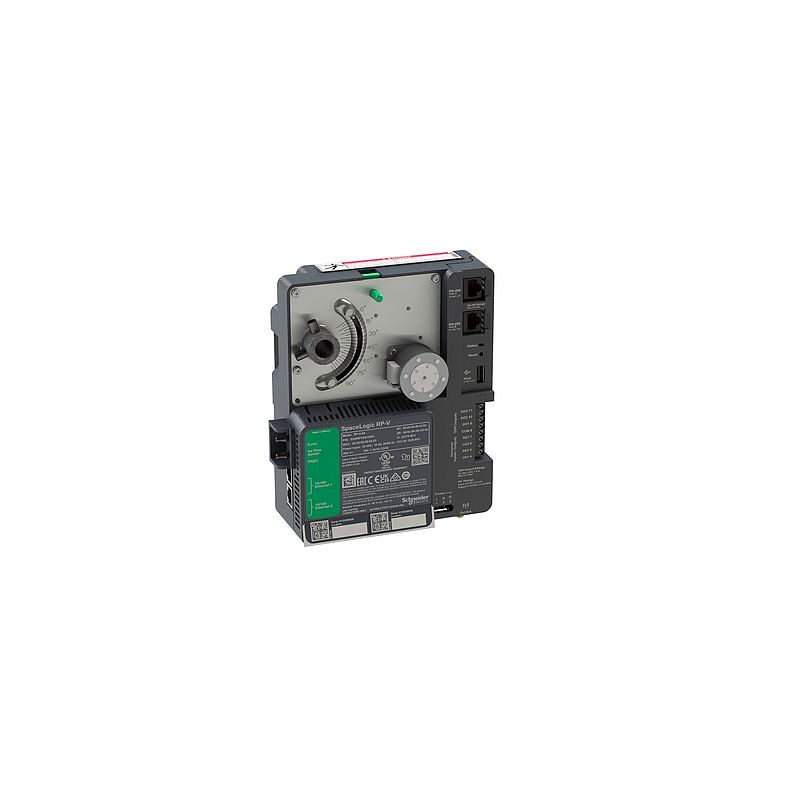

Controller, SpaceLogic RP-V, RP-V-5A, BACnet/IP, 5 Schnittstellen, 2 universelle Eingänge, 3 digitale Ausgänge
SXWRPV5A10001
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Declaration of conformity
|
Download |
|
Circularity Profile
|
Download |
|
Environmental Disclosure
|
Download |
|
Instruction sheet
|
Download |
|
Specification sheet
|
Download |
|
How to video
|
Video anzeigen |
|
CAD
|
Download |
Dieses Produkt ist kompatibel mit
Softwares: Kompatible Produkte
Softwares (68)
Zubehörteile: Kompatible Produkte
Zubehörteile (5)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Max. Anzahl von E/A-Erweiterungsmodulen | 4 |
| Geräteanwendung | Variables Luftvolumen |
| Produkt- oder Komponententyp | Feldsteuerung |
| Kurzbezeichnung des Geräts | RP-V-5A |
| Funktion verfügbar | Integrierter Stellantrieb Integrierter Luftstromsensor Programmierbar |
| Topologie | Stern Daisy Chain Schnelles Übertragungsprotokoll (RSTP) |
| Modell | RP-V-5A |
| Baureihe | SpaceLogic |
| Netzwerkfrequenz | 50 Hz 60 Hz |
| Breite | 168 mm |
| Produktzertifizierungen | RCM CE cUL-gelistet UL-gelistet |
| Leistungsaufnahme in VA | 18 VA |
| Umgebungstemperatur bei Lagerung | -40…70 °C |
| Schutzart (IP) | IP20 |
| Umgebungstemperatur bei Betrieb | 0…50 °C |
| Eingangs-/Ausgangstyp | 2 Universal-E/A |
| Eingangsspannung | -0,5 - 24 V Gleichstrom für Universaleingang |
| Relative Luftfeuchtigkeit | 0…95 % rF, nicht kondensierend |
| Unterstützung von Kommunikationsanschlüssen | Ethernet 10/100BASE-TX USB RS485 |
| [UH,nom] Bemessungs-Betriebsspannung | 24 V AC +/-15 % |
| Anzahl der Ausgänge | 3 Halbleiterrelais-Ausgang |
| Höhe | 201 mm |
| Produktgewicht | 1,132 kg |
| Tiefe | 65 mm |
| Schutzart | MOV-Unterdrückung Interne Sicherung |
| Ausgangsspannung | 0 - 10 V DC für Analogausgang |
| Ausgangsstrom | 0 - 20 mA Analogausgang |
| Baureihe | SpaceLogic | Zusatzmerkmale |
| Produktmarke | Schneider Electric |
| Sicherungsdauer | 7 Tage +/-1 Minute/Monat |
| Flammenfestigkeit | UL94-V0 |
| Kommunikationsprotokoll | BACnet IP Bluetooth 5.1 Low Energy |
| Stellglied | Klappe10 Nm 0…90 ° 9,5…12,7 mm |
| Prozessorname | ARM Cortex-A7 single core 500 MHz SRAM 6 MB FRAM 128 kB Flash 48 MB |
| Normen | UL 916 ICES-003 EN 61000-6-2 EN 50491-5-3 EN 60730-1 EN 60730-2-11 EN 50491-3 UL 2043 EN 61000-6-3 EN 50491-5-2 FCC Teil 15, Abschnitt C, Klasse B FCC Teil 15, Abschnitt B, Klasse B |
| Kompatible Produktfamilie | SpaceLogic AS Connected Room Solution |
Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| VPE 1 Höhe | 21,8 cm |
| VPE 1 Breite | 20 cm |
| VPE 1 Länge | 8,8 cm |
| Verpackungsgewicht (Lbs) | 1,22 kg |
| VPE 2 Art | S02 |
| VPE 2 Menge | 5 |
| VPE 2 Höhe | 15 cm |
| VPE 2 Breite | 30 cm |
| VPE 2 Länge | 40 cm |
| VPE 2 Gewicht | 6,44 kg | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Nachhaltigkeit
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| SCIP-Nummer | 3505cedb-76b0-4316-8f2f-e8dbf1f97ca4 |
| Verpackung ohne Kunststoff | Ja |
| Verpackung mit Recycling-Karton | Ja |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | Produkt mit halogenfreien Kunststoffteilen |
| Rücknahme | Ja |
| CO2-Bilanz (kg CO2 eq.) | 1009 |
| PVC-frei | Nein |
| Total lifecycle Carbon footprint | 1 009 kg CO2 eq. |
| Sustainable packaging | Nein |
| Carbon footprint of the manufacturing phase [A1 to A3] | 12.023 |
| CO2 Fußabdruck am Ende der Betriebsdauer | 12 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 0.14554 |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | 0.1 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 0.0069744 |
| CO2 Fußabdruck während der Einrichtung | 0 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 996 |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 996 kg CO2 eq. |
| Carbon footprint of the end-of-life phase [C1 to C4] | 0.28466 |
| Carbon footprint of the end-of-life phase [C1 to C4] | 0.3 kg CO2 eq. |
| WEEE Label | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
