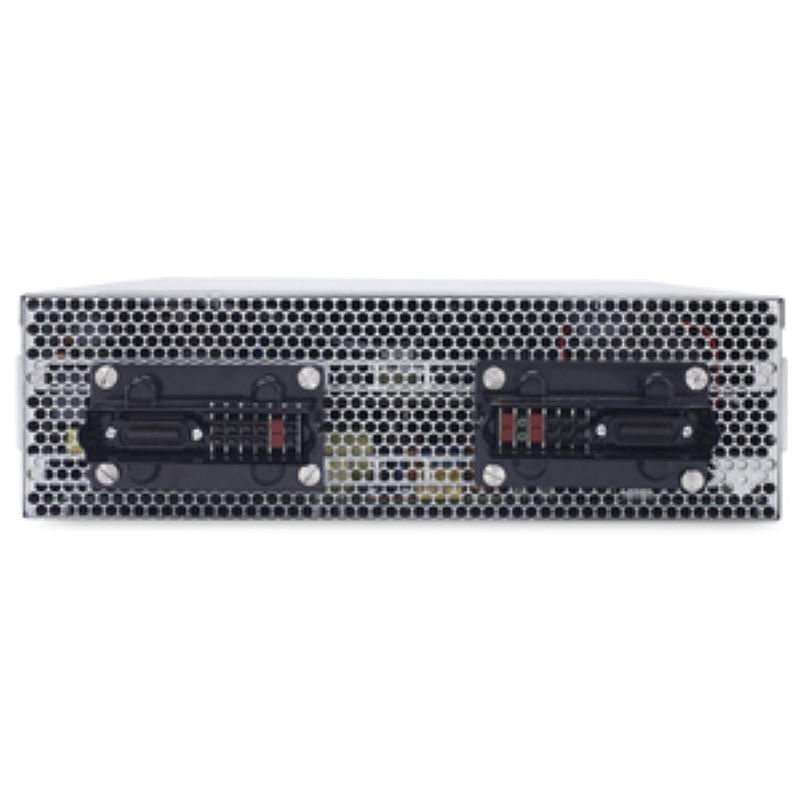

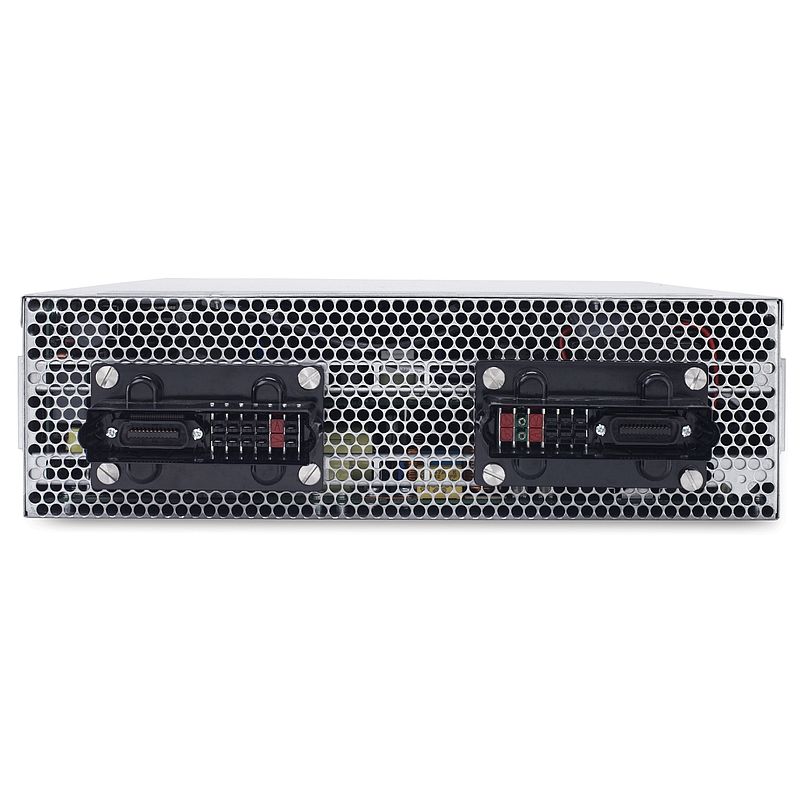

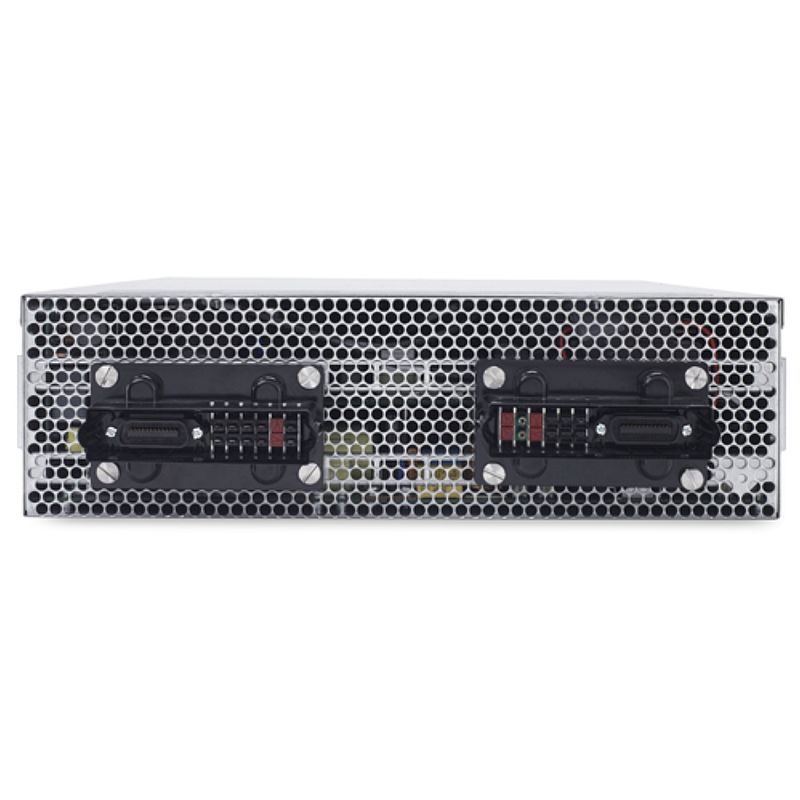

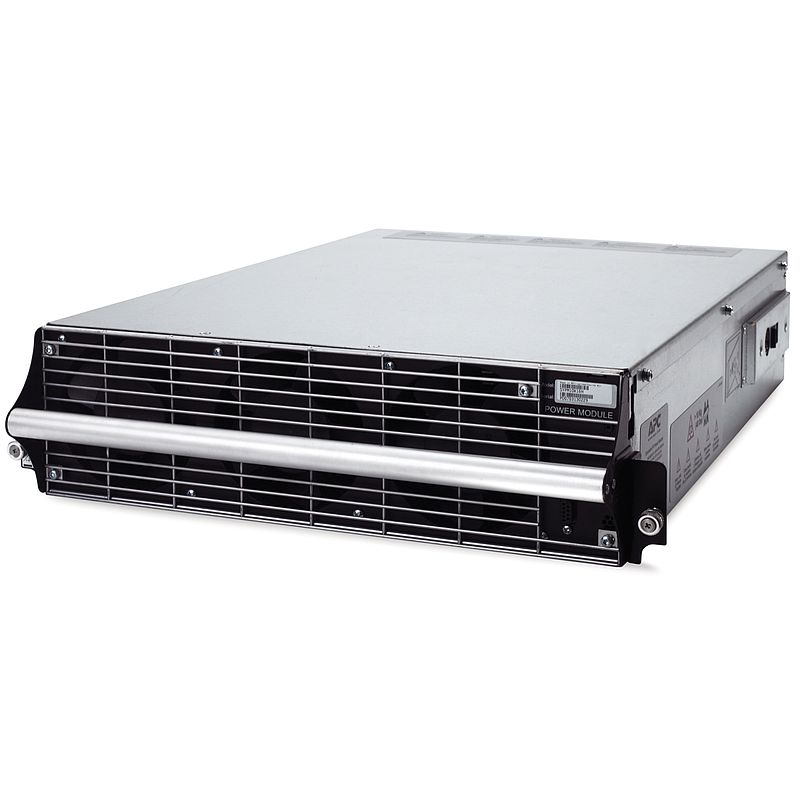

APC Symmetra PX Stromversorgungsmodul, 10/16 kW, 400 V

SYPM10K16H
Jetzt kaufen
In den Einkaufswagen
Spezifikationen Nachhaltigkeit

Installateur finden

24/7 Self-Service Für Newsletter registrieren

Hauptdokumente

Produktdatenblatt Download
User guide Download
Certificate Download
Certificate of Origin Download
Declaration of conformity Download
Catalog Download
Declaration of Conformity (Sustainability) Download
Specification guide Download
Circularity Profile Download
Environmental Disclosure Download
Alle Dokumente

Spezifikationen

Übersicht
Ausführung Ein hocheffizientes 16-kW-Stromversorgungsmodul für Symmetra PX 160 kW und PX 48 kW. Dieses Stromversorgungsmodul ist mit dem SYPM10KH-Modul rückwärtskompatibel und stellt bei der Nutzung in einer PX 80 kW, 40 kW oder 20 kW All-in-One-Lösung mit einer Autodetect-Funktion eine Leistungsabgabe von nur 10 kW sicher.
Lieferzeit Normalerweise Versand innerhalb von zwei Wochen
Hauptmerkmale
Main Input Voltage 400 V 3 Phasen
Main Output Voltage 230 V
400 V 3 Phasen
Bemessungsleistung in W 16000 W
Nennleistung in VA 16000 VA
Typ des Ausgangssteckers Fest verdrahtet 5-adrig (3P + N + E) for 1 zone(s)
Geliefertes Zubehör Installationsanleitung
Abmessungen
Höhe 13,2 cm
Breite 48,3 cm
Tiefe 70 cm
Produktgewicht 28,5 kg
Montageort Frontseite
USB-kompatibel No
Eingang
Netzwerkfrequenz 40 - 70 Hz
Anzahl der Eingangsanschlüsse 1 fest verdrahtet 5-adrig (3P + N + E)
Eingangsspannungsgrenzen 340 - 477 V
Max. Eingangsstrom 33 A
Max. Kurzschlussfestigket (Icw) 30 kA
Oberschwingungsverzerrung am Eingang Weniger als 5 % bei Volllast
Input Power Factor at Full Load 0,99
Ausgang
Max. konfigurierbare Leistung in W 16000 W
Oberschwingungsverzerrung Weniger als 2 %
Ausgangsfrequenz 50/60 Hz +/-3 Hz benutzerdefinierbar +/-0,1 Netzsynchronisation
50 Hz +/-0,1 % für 50 Hz Nominal nicht synchronisiert
Scheitelfaktor Unbegrenzt
USV-Typ Online-Doppelwandlung
Toleranz der Ausgangsspannung +/-1 % statisch und +/-5 % bei 100 % Lastsprung
Oberschwingungsverzerrung am Ausgang < 2% for 0 to 100% linear load and < 6% for full non-linear load
Überlastbetrieb des Ausgangs 10 Minuten bei 125 % und 60 Sekunden bei 150 %
Konformität
Produktzertifizierungen CE
Normen EN 50091-1
EN 50091-3
FCC Teil 15 Klasse A
VFI-SS-111
Umgebung
Umgebungstemperatur bei Betrieb 0…40 °C
Relative Luftfeuchtigkeit 0…95 %
Betriebshöhe 0 - 3.333 ft
Umgebungstemperatur bei Lagerung -15…40 °C
Relative Feuchtigkeit bei Lagerung 0…95 %
Aufbewahrungshöhe 0…4572 m
Geräuschpegel 63 dBA
Wärmeabgabe 2573 Btu/h
Schutzart (NEMA) NEMA 1
Batterien und Überbrückungszeit
Zusätzliche Informationen Konfigurierbar für 380, 400 oder 415 V 3-phasige Nennausgangsspannung
Verpackungseinheiten
Verpackungsgewicht (Lbs) 31,55 kg
VPE 1 Höhe 22,5 cm
VPE 1 Breite 70 cm
VPE 1 Länge 59,5 cm
VPE 1 Art PCE
Anzahl der Geräte pro Packung 1
Vertragliche Gewährleistung
Garantie (in Monaten) 12

Nachhaltigkeit

Nachhaltigkeit
SCIP-Nummer F4c2965e-f80d-4830-8cd4-be926afb0f45
Sustainable packaging Nein
WEEE-Kennzeichnung Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen.
Rücknahme Ja
EU-RoHS-Richtlinie https://download.schneider-electric.com/files?p_Doc_Ref=SYPM10K16H_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29
Total lifecycle Carbon footprint 14 941 kg CO2 eq.
Carbon footprint of the manufacturing phase [A1 to A3] 718.5606542726047
CO₂-Fußabdruck der Herstellungsphase [A1 bis A3] 719 kg CO2 eq.
Carbon footprint of the distribution phase [A4] 14.16934787726645
CO₂-Fußabdruck der Distributionsphase [A4] 14 kg CO2 eq.
Carbon footprint of the installation phase [A5] 7.242033877035622
CO₂-Fußabdruck der Installationsphase [A5] 7 kg CO2 eq.
Carbon footprint of the use phase [B2, B3, B4, B6] 14140.385681393316
CO₂-Fußabdruck der Nutzungsphase [B2, B3, B4, B6] 14 140 kg CO2 eq.
Carbon footprint of the end-of-life phase [C1 to C4] 60.232586018695656
CO₂-Fußabdruck der End-of-Life-Phase [C1 bis C4] 60 kg CO2 eq.
CO2-Bilanz (kg CO2 eq.) 14941
Verpackung mit Recycling-Karton Ja
Verpackung ohne Kunststoff Nein
REACh-Verordnung https://download.schneider-electric.com/files?p_Doc_Ref=SYPM10K16H_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29
Recyclingfähigkeitspotential in % 52
