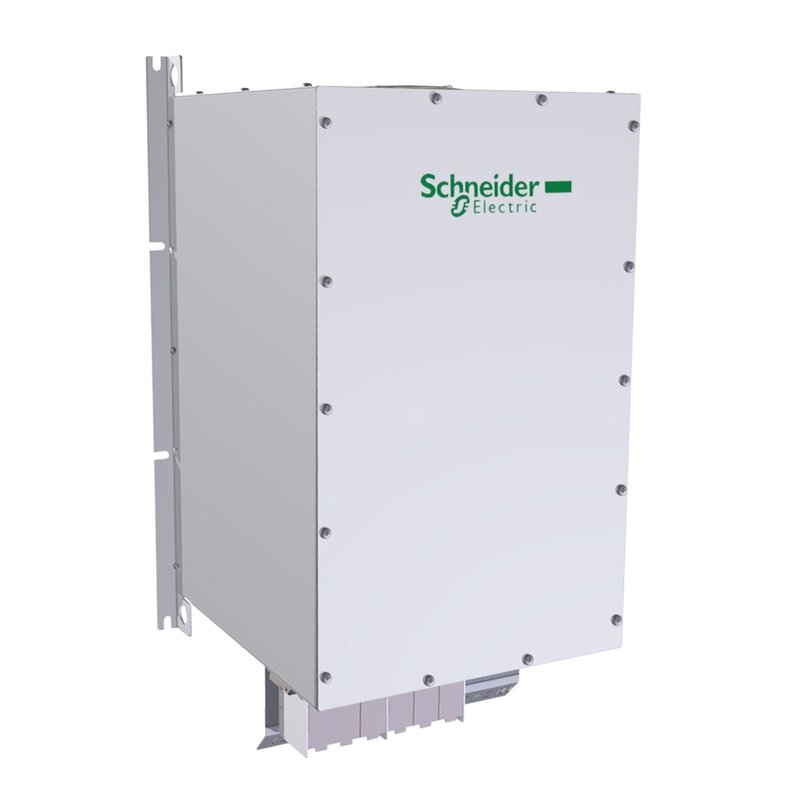

Passivfilter, 150A, 400 V, 50 Hz, für Frequenzumrichter
VW3A46131
Materialpreisgruppe
: CI
10.785,00 €
EAN Code: 3606480640223
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Instruction sheet
|
Download |
|
Catalog
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Produkt- oder Komponententyp | Passives Filter |
| Produktspezifische Anwendung | Reduzierung von Stromoberwellen | Zusatzmerkmale |
| Kompatible Produktfamilie | Altivar 61 Altivar Prozess ATV900 Altivar 71 Altivar Prozess ATV600 |
| [UH,nom] Bemessungs-Betriebsspannung | 400 V ± 10 % |
| Frequenz der Stromversorgung | 50 Hz +/- 2 % |
| Menge pro Antrieb | 1 Filter pro Antrieb für Antrieb mit variabler Geschwindigkeit ATV650 Aufputzmontage, Motor: 75 kW/100 hp 1 Filter pro Antrieb für Antrieb mit variabler Geschwindigkeit ATV630 Aufputzmontage, Motor: 75 kW/100 hp 1 Filter pro Antrieb für Antrieb mit variabler Geschwindigkeit ATV950 Aufputzmontage, Motor: 75 kW/100 hp 1 Filter pro Antrieb für Antrieb mit variabler Geschwindigkeit ATV930 Aufputzmontage, Motor: 75 kW/100 hp 1 Filter pro Antrieb für Antrieb mit variabler Geschwindigkeit ATV61H Motor: 90 kW/125 hp 1 Filter pro Antrieb für Antrieb mit variabler Geschwindigkeit ATV61W Motor: 75 kW/100 hp 1 Filter pro Antrieb für Antrieb mit variabler Geschwindigkeit ATV61W Motor: 90 kW/125 hp 1 Filter pro Antrieb für Antrieb mit variabler Geschwindigkeit ATV71H Motor: 90 kW/125 hp 1 Filter pro Antrieb für Antrieb mit variabler Geschwindigkeit ATV61H Motor: 75 kW/100 hp 1 Filter pro Antrieb für Antrieb mit variabler Geschwindigkeit ATV71H Motor: 75 kW/100 hp 1 Filter pro Antrieb für Antrieb mit variabler Geschwindigkeit ATV71W Motor: 75 kW/100 hp 1 Filter pro Antrieb für Antrieb mit variabler Geschwindigkeit ATV71Q Motor: 90 kW/125 hp |
| Nennstrom [In] | 144 A für Eingang 150 A für Ausgang |
| Anzahl der Netzphasen | 3 Phasen |
| THDI | 5 % für Antrieb mit variabler Geschwindigkeit ATV630 Motor: 55 kW/75 hp 5 % für Antrieb mit variabler Geschwindigkeit ATV61H Motor: 75 kW/100 hp 5 % für Antrieb mit variabler Geschwindigkeit ATV71H Motor: 75 kW/100 hp 5 % für Antrieb mit variabler Geschwindigkeit ATV71W Motor: 75 kW/100 hp 5 % für Antrieb mit variabler Geschwindigkeit ATV61H Motor: 90 kW/125 hp 5 % für Antrieb mit variabler Geschwindigkeit ATV61W Motor: 75 kW/100 hp 5 % für Antrieb mit variabler Geschwindigkeit ATV61W Motor: 90 kW/125 hp 5 % für Antrieb mit variabler Geschwindigkeit ATV71H Motor: 90 kW/125 hp 5 % für Antrieb mit variabler Geschwindigkeit ATV71Q Motor: 90 kW/125 hp 5 % für Antrieb mit variabler Geschwindigkeit ATV950 Motor: 55 kW/75 hp 5 % für Antrieb mit variabler Geschwindigkeit ATV930 Motor: 55 kW/75 hp |
| Maximalstrom | 1,5 x Nennstrom (Dauer = 60 s) |
| Wirkungsgrad | 98 % |
| Thermische Verluste | 962 W |
| Cos phi | 1 (150 % des Netzstroms) 0,85 (75 % des Netzstroms) 0,99 (100 % des Netzstroms) |
| Elektrische Verbindung | A, B Klemme, Verbindungskapazität: 2,5 mm² X1-1 - X2-3 Klemme, Verbindungskapazität: 2,5-90 mm² |
| elektrische Isolationsklasse | Klasse F |
| Produktgewicht | 126 kg | Montage |
| Schutzart (IP) | IP20 IP55 (Gehäusemontage) |
| Vibrationsfestigkeit | 2 mm Spitze zu Spitze (f= 5…13,2 Hz) entspricht IEC 60068-2-6 0,7 gn (f= 13,2…150 Hz) entspricht IEC 60068-2-6 |
| Relative Luftfeuchtigkeit | 5…85 % Betauung nicht zulässig |
| Umgebungstemperatur bei Betrieb | 45…60 °C (mit Stromabfall von 3 % pro °C) 5…45 °C (ohne Stromreduzierung) |
| Umgebungstemperatur bei Lagerung | -25…55 °C Lagerung in der Originalverpackung -25…65 °C beim Transport |
| Betriebshöhe | <lt/>= 1.000 m ohne Stromreduzierung > 1.000 - 4.000 m mit Stromreduzierung 5 % pro 1000 m |
| Normen | IEC 61000-2-4 IEC 61000-2-2 G5/4-Ingenieursempfehlung IEC 61000-3-4 IEC 61000-3-12 IEC 61000-3-2 |
Verpackungseinheiten |
| Verpackungsgewicht (Lbs) | 138,2 kg |
| VPE 1 Höhe | 61,000 cm |
| VPE 1 Breite | 60,000 cm |
| VPE 1 Länge | 80,000 cm |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
| Frei von giftigen Schwermetallen | Ja |
|
Quecksilberfrei
|
Ja |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Nein |
| Rücknahme | Ja |
| Sustainable packaging | Nein |
| EU-RoHS-Richtlinie | https://download.schneider-electric.com/files?p_Doc_Ref=VW3A46131_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
