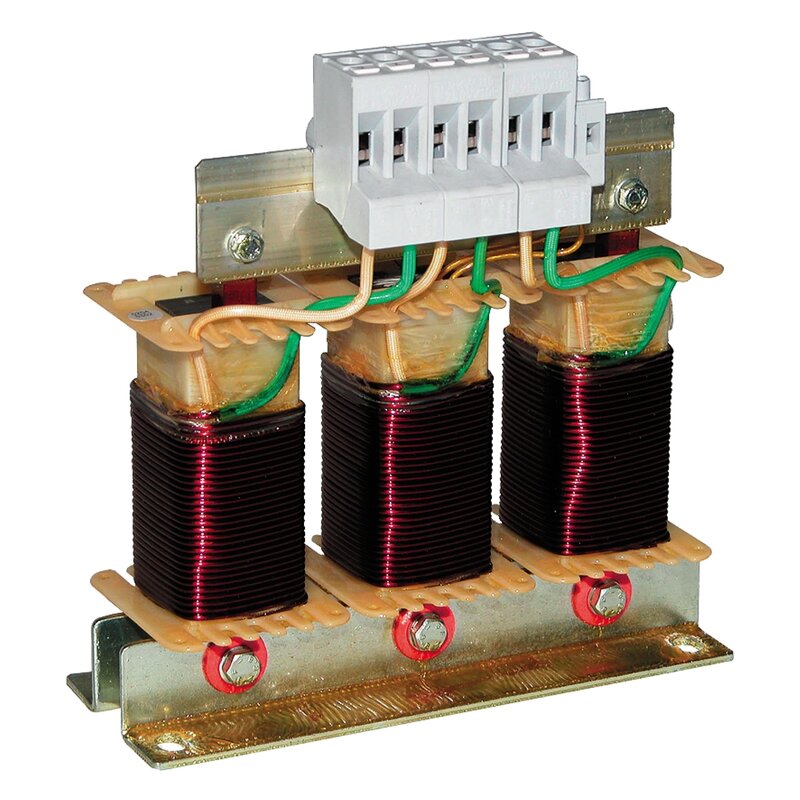

Motordrossel, 215A, für Frequenzumrichter- Verpackungseinheit: 3 Stck.
VW3A5104
Materialpreisgruppe
: CI
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Instruction sheet
|
Download |
|
Catalog
|
Download |
|
CAD
|
Download |
|
Certificate
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Produkt- oder Komponententyp | Motordrossel |
| Kompatible Produktfamilie | Altivar 61Q Altivar 71Q Altivar 212 Altivar 71 Altivar Prozess ATV600 Altivar Prozess ATV900 Altivar 61 |
| Produktspezifische Anwendung | Ausgangsfilter |
| [In] Bemessungsstrom | 215 A |
| Produktkompatibilität | ATV61HD11N4 ATV61HD15N4 ATV61HD18N4 ATV61HU22S6X ATV61HU30S6X ATV61HU40S6X ATV61HU55N4 ATV61HU55S6X ATV61HU75N4 ATV61HU75S6X ATV61WD11N4 ATV61WD11N4C ATV61WD15N4 ATV61WD15N4C ATV61WD18N4 ATV61WD18N4C ATV61WU55N4 ATV61WU55N4C ATV61WU75N4 ATV61WU75N4C ATV71HD11N4 ATV71HD11Y ATV71HD15N4 ATV71HD18N4 ATV71HU15S6X ATV71HU22S6X ATV71HU30S6X ATV71HU40S6X ATV71HU55N4 ATV71HU55S6X ATV71HU75N4 ATV71HU75S6X ATV71PD11N4Z ATV71PU55N4Z ATV71PU75N4Z ATV71WD11N4 ATV71WD15N4 ATV71WD18N4 ATV71WU55N4 ATV71WU75N4 ATV212HU15N4 ATV61HD15Y ATV61HD18Y ATV61HD22N4 ATV61HD22Y ATV61HD30N4 ATV61HD30Y ATV61HD37N4 ATV61WD22N4 ATV61WD22N4C ATV61WD30N4 ATV61WD30N4C ATV61WD37N4 ATV61WD37N4C ATV71HD15Y ATV71HD18Y ATV71HD22N4 ATV71HD22Y ATV71HD30Y ATV71HD37N4 ATV71WD30N4 ATV71WD37N4 ATV630 Antrieb mit variabler Geschwindigkeit - 2,2 kW, 500 - 690 V 3-phasige Versorgung ATV630 Antrieb mit variabler Geschwindigkeit - 3 kW, 500 - 690 V 3-phasige Versorgung ATV630 Antrieb mit variabler Geschwindigkeit - 4 kW, 500 - 690 V 3-phasige Versorgung ATV630 Antrieb mit variabler Geschwindigkeit - 5,5 kW, 500 - 690 V 3-phasige Versorgung ATV630 Antrieb mit variabler Geschwindigkeit - 7,5 kW, 500 - 690 V 3-phasige Versorgung ATV630 Antrieb mit variabler Geschwindigkeit - 11 kW, 500 - 690 V 3-phasige Versorgung ATV930 Antrieb mit variabler Geschwindigkeit - 2,2 kW, 500 - 690 V 3-phasige Versorgung ATV930 Antrieb mit variabler Geschwindigkeit - 3 kW, 500 - 690 V 3-phasige Versorgung ATV930 Antrieb mit variabler Geschwindigkeit - 4 kW, 500 - 690 V 3-phasige Versorgung ATV930 Antrieb mit variabler Geschwindigkeit - 5,5 kW, 500 - 690 V 3-phasige Versorgung ATV930 Antrieb mit variabler Geschwindigkeit - 7,5 kW, 500 - 690 V 3-phasige Versorgung ATV930 Antrieb mit variabler Geschwindigkeit - 11 kW, 500 - 690 V 3-phasige Versorgung ATV630 Antrieb mit variabler Geschwindigkeit, 3 hp, 600 V 3-phasige Versorgung ATV630 Antrieb mit variabler Geschwindigkeit, 5 hp, 600 V 3-phasige Versorgung ATV630 Antrieb mit variabler Geschwindigkeit, 7,5 hp, 600 V 3-phasige Versorgung ATV630 Antrieb mit variabler Geschwindigkeit, 10 hp, 600 V 3-phasige Versorgung ATV630 Antrieb mit variabler Geschwindigkeit, 15 hp, 600 V 3-phasige Versorgung ATV930 Antrieb mit variabler Geschwindigkeit, 3 hp, 600 V 3-phasige Versorgung ATV930 Antrieb mit variabler Geschwindigkeit, 5 hp, 600 V 3-phasige Versorgung ATV930 Antrieb mit variabler Geschwindigkeit, 7,5 hp, 600 V 3-phasige Versorgung ATV930 Antrieb mit variabler Geschwindigkeit, 10 hp, 600 V 3-phasige Versorgung ATV930 Antrieb mit variabler Geschwindigkeit, 15 hp, 600 V 3-phasige Versorgung ATV212HD15M3X ATV212WD15N4 ATV212WD15N4C ATV61HC11Y ATV61HC13Y ATV61HC16Y ATV61HD30M3X ATV61HD37M3X ATV61HD37Y ATV61HD45M3X ATV61HD45N4 ATV61HD45Y ATV61HD55N4 ATV61HD55Y ATV61HD75N4 ATV61HD75Y ATV61HD90N4 ATV61HD90Y ATV61QC11N4 ATV61QC13Y ATV61WD45N4 ATV61WD45N4C ATV61WD55N4 ATV61WD55N4C ATV61WD75N4 ATV61WD75N4C ATV61WD90N4 ATV61WD90N4C ATV71HC11Y ATV71HC13Y ATV71HD30M3X ATV71HD37M3X ATV71HD37Y ATV71HD45M3X ATV71HD45N4 ATV71HD45Y ATV71HD55N4 ATV71HD55Y ATV71HD75N4 ATV71HD75Y ATV71HD90N4 ATV71HD90Y ATV71QC11Y ATV71QD90N4 ATV71WD45N4 ATV71WD55N4 ATV71WD75N4 ATV630 Antrieb mit variabler Geschwindigkeit - 15 kW, 500 - 690 V 3-phasige Versorgung ATV630 Antrieb mit variabler Geschwindigkeit - 18,5 kW, 500 - 690 V 3-phasige Versorgung ATV630 Antrieb mit variabler Geschwindigkeit - 22 kW, 500 - 690 V 3-phasige Versorgung ATV630 Antrieb mit variabler Geschwindigkeit - 30 kW, 500 - 690 V 3-phasige Versorgung ATV630 Antrieb mit variabler Geschwindigkeit - 37 kW, 500 - 690 V 3-phasige Versorgung ATV630 Antrieb mit variabler Geschwindigkeit - 45 kW, 500 - 690 V 3-phasige Versorgung ATV630 Antrieb mit variabler Geschwindigkeit - 55 kW, 500 - 690 V 3-phasige Versorgung ATV630 Antrieb mit variabler Geschwindigkeit - 75 kW, 500 - 690 V 3-phasige Versorgung ATV630 Antrieb mit variabler Geschwindigkeit - 90 kW, 500 - 690 V 3-phasige Versorgung ATV930 Antrieb mit variabler Geschwindigkeit - 15 kW, 500 - 690 V 3-phasige Versorgung ATV930 Antrieb mit variabler Geschwindigkeit - 18,5 kW, 500 - 690 V 3-phasige Versorgung ATV930 Antrieb mit variabler Geschwindigkeit - 22 kW, 500 - 690 V 3-phasige Versorgung ATV930 Antrieb mit variabler Geschwindigkeit - 30 kW, 500 - 690 V 3-phasige Versorgung ATV930 Antrieb mit variabler Geschwindigkeit - 37 kW, 500 - 690 V 3-phasige Versorgung ATV930 Antrieb mit variabler Geschwindigkeit - 45 kW, 500 - 690 V 3-phasige Versorgung ATV930 Antrieb mit variabler Geschwindigkeit - 55 kW, 500 - 690 V 3-phasige Versorgung ATV930 Antrieb mit variabler Geschwindigkeit - 75 kW, 500 - 690 V 3-phasige Versorgung ATV930 Antrieb mit variabler Geschwindigkeit - 90 kW, 500 - 690 V 3-phasige Versorgung ATV630 Antrieb mit variabler Geschwindigkeit, 20 hp, 600 V 3-phasige Versorgung ATV630 Antrieb mit variabler Geschwindigkeit, 25 hp, 600 V 3-phasige Versorgung ATV630 Antrieb mit variabler Geschwindigkeit, 30 hp, 600 V 3-phasige Versorgung ATV630 Antrieb mit variabler Geschwindigkeit, 40 hp, 600 V 3-phasige Versorgung ATV630 Antrieb mit variabler Geschwindigkeit, 50 hp, 600 V 3-phasige Versorgung ATV630 Antrieb mit variabler Geschwindigkeit, 60 hp, 600 V 3-phasige Versorgung ATV630 Antrieb mit variabler Geschwindigkeit, 75 hp, 600 V 3-phasige Versorgung ATV630 Antrieb mit variabler Geschwindigkeit, 100 hp, 600 V 3-phasige Versorgung ATV930 Antrieb mit variabler Geschwindigkeit, 20 hp, 600 V 3-phasige Versorgung ATV930 Antrieb mit variabler Geschwindigkeit, 25 hp, 600 V 3-phasige Versorgung ATV930 Antrieb mit variabler Geschwindigkeit, 30 hp, 600 V 3-phasige Versorgung ATV930 Antrieb mit variabler Geschwindigkeit, 40 hp, 600 V 3-phasige Versorgung ATV930 Antrieb mit variabler Geschwindigkeit, 50 hp, 600 V 3-phasige Versorgung ATV930 Antrieb mit variabler Geschwindigkeit, 60 hp, 600 V 3-phasige Versorgung ATV930 Antrieb mit variabler Geschwindigkeit, 75 hp, 600 V 3-phasige Versorgung ATV930 Antrieb mit variabler Geschwindigkeit, 100 hp, 600 V 3-phasige Versorgung |
| eingebaute Menge | 3 |
| Elektrische Verbindung | Etikett Stecker M10 | Zusatzmerkmale |
| Max. Motorkabellänge | 150 m abgeschirmtes Kabel P Motor 30…45 kW bei 200 - 240 V 1 300 m ungeschirmtes Kabel P Motor 30…45 kW bei 200 - 240 V 1 200 m abgeschirmtes Kabel P Motor 5,5…18,5 kW bei 380 - 480 V 1 300 m ungeschirmtes Kabel P Motor 5,5…18,5 kW bei 380 - 480 V 1 150 m abgeschirmtes Kabel P Motor 22…30 kW bei 380 - 480 V 1 300 m ungeschirmtes Kabel P Motor 22…30 kW bei 380 - 480 V 1 150 m abgeschirmtes Kabel P Motor 45…75 kW bei 380 - 480 V 1 300 m ungeschirmtes Kabel P Motor 45…75 kW bei 380 - 480 V 1 150 m abgeschirmtes Kabel P Motor 2,2…7,5 kW bei 500-600 V 1 250 m ungeschirmtes Kabel P Motor 2,2…7,5 kW bei 500-600 V 1 250 m abgeschirmtes Kabel P Motor 2,2…7,5 kW bei 500-600 V 2 400 m ungeschirmtes Kabel P Motor 2,2…7,5 kW bei 500-600 V 2 100 m abgeschirmtes Kabel P Motor 2,2…30 kW bei 500 - 690 V 2 150 m ungeschirmtes Kabel P Motor 2,2…30 kW bei 500 - 690 V 2 150 m abgeschirmtes Kabel P Motor 11…30 kW bei 500 - 690 V 2 250 m ungeschirmtes Kabel P Motor 11…30 kW bei 500 - 690 V 2 150 m abgeschirmtes Kabel P Motor 30…160 kW bei 500 - 690 V 1 250 m ungeschirmtes Kabel P Motor 30…160 kW bei 500 - 690 V 1 250 m abgeschirmtes Kabel P Motor 30…160 kW bei 500 - 690 V 2 300 m ungeschirmtes Kabel P Motor 30…90 kW bei 500 - 690 V 2 400 m ungeschirmtes Kabel P Motor 90…160 kW bei 500 - 690 V 2 200 m abgeschirmtes Kabel P Motor 37 kW bei 380 - 480 V 1 300 m ungeschirmtes Kabel P Motor 37 kW bei 380 - 480 V 1 200 m abgeschirmtes Kabel P Motor 90 kW bei 380 - 480 V 1 300 m ungeschirmtes Kabel P Motor 90 kW bei 380 - 480 V 1 |
| dv/dt | 500 V/µs max. bei 400 V 750 V/µs max. bei 500 V 1000 V/µs max. bei 690 V |
| Thermische Verluste | 430 W |
| maximale Ausgangsfrequenz des Antriebs | 100 Hz |
| Umgebungstemperatur bei Betrieb | -10…50 °C |
| Produktgewicht | 15,5 kg | Montage |
| Schutzart (IP) | IP20 (mit Bausätzen VW3A9612, 613) IP00 |
| Umgebungstemperatur bei Lagerung | -25…70 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 18,000 kg |
| VPE 1 Höhe | 40,000 cm |
| VPE 1 Breite | 60,000 cm |
| VPE 1 Länge | 40,000 cm |
| VPE 2 Art | P06 |
| VPE 2 Menge | 2 |
| VPE 2 Gewicht | 44,500 kg |
| VPE 2 Höhe | 75,000 cm |
| VPE 2 Breite | 60,000 cm |
| VPE 2 Länge | 80,000 cm | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
| Frei von REACh-SVHC | Ja |
| Frei von giftigen Schwermetallen | Ja |
Quecksilberfrei
|
Ja |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Nein |
| Rücknahme | Ja |
| Sustainable packaging | Nein |
