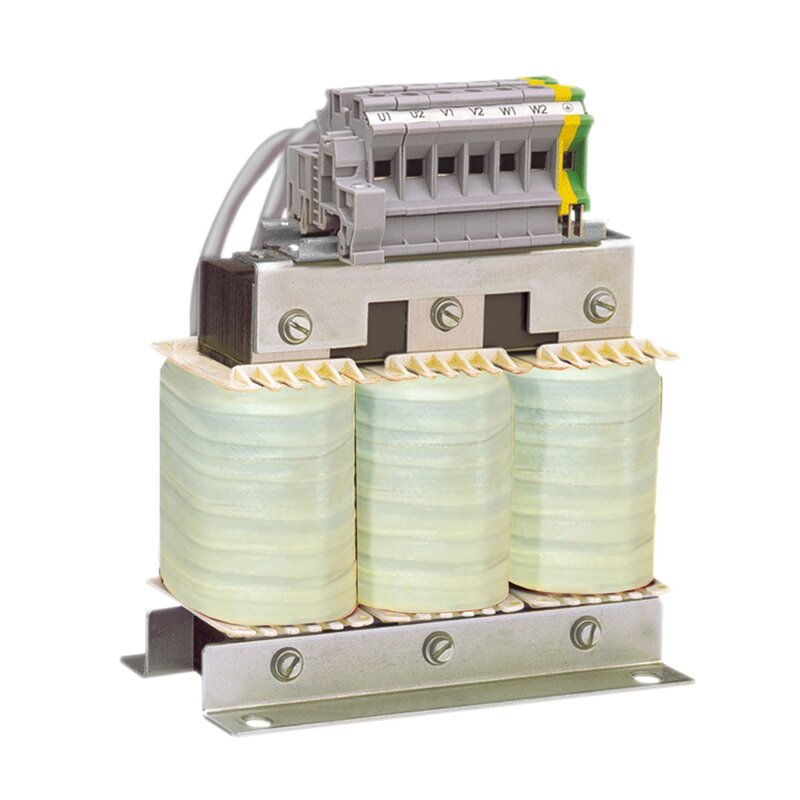

Motordrossel, 759A, für Frequenzumrichter ATV61/ATV71, IP00
VW3A5107
Materialpreisgruppe
: CI
3.597,00 €
EAN Code: 3389119201544
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Instruction sheet
|
Download |
|
CAD
|
Download |
|
Catalog
|
Download |
Dieses Produkt ist kompatibel mit
Optionen: Kompatible Produkte
Optionen (1)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Produkt- oder Komponententyp | Motordrossel |
| Kompatible Produktfamilie | Altivar 71 Altivar Prozess ATV900 Altivar 61Q Altivar 61 Altivar 71Q Altivar Prozess ATV600 |
| Produktspezifische Anwendung | Ausgangsfilter |
| [In] Bemessungsstrom | 759 A |
| Produktkompatibilität | ATV71HC25N4 ATV61HC25N4 ATV61HC31N4 ATV61HC40N4 ATV61HC50Y ATV61HC63Y ATV61QC31N4 ATV61QC40N4 ATV61QC40Y ATV61QC50Y ATV71HC28N4 ATV71HC31N4 ATV71HC40N4 ATV71HC40Y ATV71HC50Y ATV71QC25N4 ATV71QC31N4 ATV71QC31Y ATV71QC40Y ATV630 Antrieb mit variabler Geschwindigkeit Aufputzmontage - 250 kW, 380 - 480 V ATV630 Antrieb mit variabler Geschwindigkeit Aufputzmontage - 315 kW, 380 - 480 V ATV930 Antrieb mit variabler Geschwindigkeit Aufputzmontage - 250 kW, 380 - 480 V ATV930 Antrieb mit variabler Geschwindigkeit Aufputzmontage - 315 kW, 380 - 480 V |
| eingebaute Menge | 3 |
| Elektrische Verbindung | Etikett Stecker 2 x M12 | Zusatzmerkmale |
| Max. Motorkabellänge | 200 m abgeschirmtes Kabel P Motor 250…355 kW bei 380 - 480 V 1 250 m ungeschirmtes Kabel P Motor 250…355 kW bei 380 - 480 V 1 150 m abgeschirmtes Kabel P Motor 400…630 kW bei 500 - 690 V 1 250 m ungeschirmtes Kabel P Motor 400…630 kW bei 500 - 690 V 1 250 m abgeschirmtes Kabel P Motor 400…630 kW bei 500 - 690 V 2 400 m ungeschirmtes Kabel P Motor 400…630 kW bei 500 - 690 V 2 |
| dv/dt | 500 V/µs max. bei 400 V 750 V/µs max. bei 500 V 1000 V/µs max. bei 690 V |
| Thermische Verluste | 598 W |
| maximale Ausgangsfrequenz des Antriebs | 100 Hz |
| Umgebungstemperatur bei Betrieb | -10…50 °C |
| Produktgewicht | 93 kg | Montage |
| Schutzart (IP) | IP20 (mit Bausätzen VW3A9612, 613) IP00 |
| Umgebungstemperatur bei Lagerung | -25…70 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 100,500 kg |
| VPE 1 Höhe | 75,000 cm |
| VPE 1 Breite | 60,000 cm |
| VPE 1 Länge | 80,000 cm | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
| Frei von REACh-SVHC | Ja |
| Frei von giftigen Schwermetallen | Ja |
|
Quecksilberfrei
|
Ja |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Nein |
| Rücknahme | Ja |
| Sustainable packaging | Nein |
| EU-RoHS-Richtlinie | https://download.schneider-electric.com/files?p_Doc_Ref=VW3A5107_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
16 Dokumente
| VW3A5107 EU-RoHS-Erklärung
03/04/25 · Declaration of Conformity (Sustainability) |
0,2 MB | Download |
| VW3A5107 China-RoHS-Erklärung
03/04/25 · Declaration of Conformity (Sustainability) |
0,2 MB | Download |
| Discover the catalog of Easy Altivar 610 variable speed drives range. 15/03/25 · Catalog | 8,2 MB | Download |
| Motor Chokes 759A ( x3 ) IP00 15/03/25 · CAD | 1,1 MB | Download |
| Motor Chokes 759A ( x3 ) IP00 15/03/25 · CAD | 1,1 MB | Download |
| Motor Chokes 759A ( x3 ) IP00 15/03/25 · CAD | 0,3 MB | Download |
| Catálogo Altivar 71 y Altivar 71 Plus 15/03/25 · Catalog | 11,2 MB | Download |
| Catalogue : variateurs de vitesse Altivar 71/71 Plus - Version française 2014/04 (format PDF web) 15/03/25 · Catalog | 15,0 MB | Download |
| découvrez le catalogue ATV600 pour variateurs de vitesse Altivar Process 15/03/25 · Catalog | 29,1 MB | Download |
| Découvrez le catalogue Altivar Process pour variateurs de vitesse ATV900 15/03/25 · Catalog | 34,0 MB | Download |
| Catalog: Altivar 71/71 Plus variable speed drives - English version 2014/04 (web pdf format) 15/03/25 · Catalog | 11,2 MB | Download |
| Catalog: Altivar 61/61 Plus variable speed drives - English version 2014/04 (web pdf format) 15/03/25 · Catalog | 9,5 MB | Download |
| Discover catalog for Altivar Process ATV900 variable speed drives 15/03/25 · Catalog | 34,5 MB | Download |
| Discover catalog for Altivar Process ATV600 variable speed drives 15/03/25 · Catalog | 30,3 MB | Download |
| Instruction sheet - Motor chokes - dv/dt Filters: VW3A5101...108 15/03/25 · Instruction sheet | 0,2 MB | Download |
| 01/01/70 Catalog | 0,0 MB | Download |
