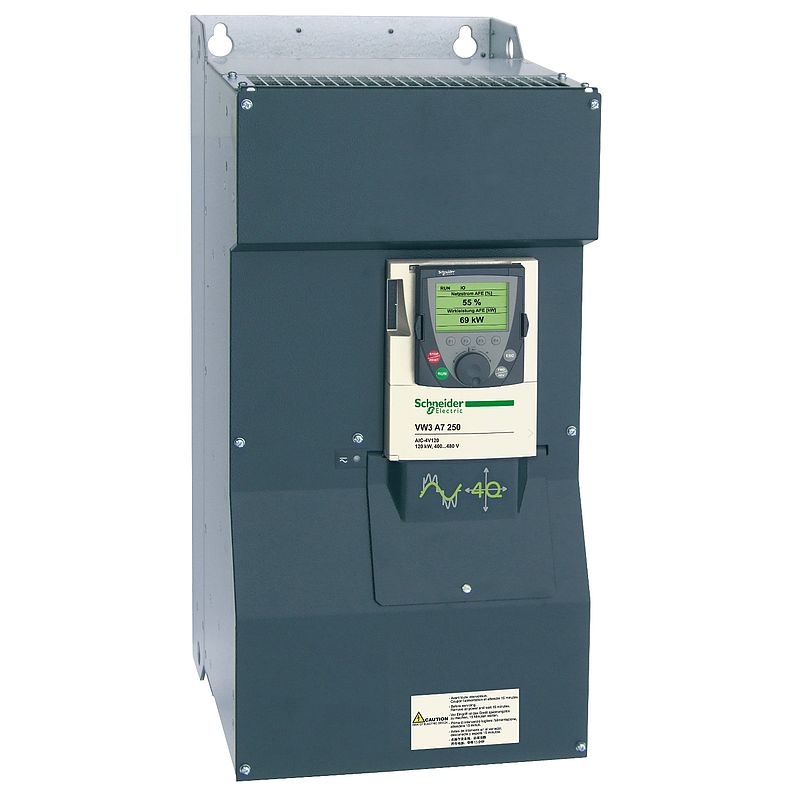

Aktiver Einspeisewechselrichter, 120 kW, 380-480V
VW3A7250
Materialpreisgruppe
: CR
16.901,00 EUR
Demnächst nicht mehr lieferb…
Eingestellt am: 15. September 2021
Der Service wird eingestellt am: 31. December 2032
EAN Code: 3606480215933
Hauptdokumente
 Produktdatenblatt |
Download |
|
Umweltkonformitätserklärung
|
Download |
|
Katalog
|
Download |
|
Entsorgungsinformation
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Kurzbezeichnung des Geräts | AIC |
| Anzahl der Netzphasen | 3 Phasen |
| Nennhilfsspannung [UH,nom] | 380-480 V +/-10 % |
| Netzwerkfrequenz | 50/60 Hz |
| Bemessungsleistung in W | 120 kW |
| Kompatible Produktfamilie | Altivar 61 Altivar 71 |
| Produktspezifische Anwendung | Niedrige Oberschwingungen Energierückgewinnung Active-Front-End-Komponente |
| Produktkompatibilität | ATV61HC11N4D 380-440 V AC mit einem Frequenzumrichter ATV71HD90N4D 380-440 V AC mit einem Frequenzumrichter ATV61HC11N4D 480 V AC mit einem Frequenzumrichter ATV71HD90N4D 480 V AC mit einem Frequenzumrichter ATV61H075N4 - C25N4D DC mit mehreren Frequenzumrichtern an einem gemeinsamen DC-Bus ATV71H075N4 - C20N4D DC mit mehreren Frequenzumrichtern an einem gemeinsamen DC-Bus |
| Bauweise | Integrierte Einheit |
| Kühlungstyp | Erzwungene Konvektion | Zusatzmerkmale |
| Netzstrom | 177 A bei 400 V 160 A bei 480 V |
| Eingangsleistung | 123 kW bei 400 V 133 kW bei 480 V |
| Ausgangs Bemessungsstrom | 185 A bei 400 V 163 A bei 480 V |
| Ausgangsspannung | 650 V DC - Versorgung: 380-400 V AC 720 V DC - Versorgung: 440 V AC 770 V DC - Versorgung: 480 V AC |
| thermische Verluste | 2250 W |
| Maximalstrom | 1,20 x Nennstrom (Dauer = 60 s) 1,35 x Nennstrom (Dauer = 2 s) |
| maximaler Spannungsabfall bei Nennlast | <30 % bei 380-400 V, <= 60 s <40 % bei 440 V, <= 60 s <40 % bei 480 V, <= 60 s |
| Kommunikationsprotokoll | CANopen Modbus |
| Steckertyp | 1 RJ45 für Modbus Male SUB-D 9 auf RJ45 für CANopen |
| Optionskarte | Kommunikationsbrücke |
| Betriebsposition | Senkrecht +/- 10 Grad |
| Höhe | 680 mm |
| Breite | 310 mm |
| Tiefe | 377 mm |
| Produktgewicht | 60 kg | Montage |
| Umgebungseigenschaften | 3K3 conforming to EN/IEC 60721-3-3 3C2 conforming to EN 60721-3-3 3S2 conforming to EN 60721-3-3 |
| Relative Luftfeuchtigkeit | 0…95 % |
| Umgebungstemperatur bei Betrieb | 45…60 °C (mit Stromreduzierung von 2 % pro °C) -10…45 °C |
| Umgebungstemperatur bei Lagerung | -25…70 °C |
| Betriebshöhe | <= 1.000 m ohne Leistungsminderung 1000 - 3000 m mit Strom Deklassierung von 1% pro 100 m |
| Verschmutzungsgrad | 2 entspricht EN 61800-5-1 |
| Vibrationsfestigkeit | 1,5 mm (f= 3…10 Hz) conforming to EN/IEC 60068-2-6 0,6 gn (f= 10…200 Hz) conforming to EN/IEC 60068-2-6 |
| Stoßfestigkeit | 7 gn für 11 ms entspricht EN/IEC 60721-3-3 |
| Luftstromoberfläche | 500 cm² |
| Kühlluftvolumen | 400 m3/h für Stromkreis 115 m3/h für Steuerkreis |
| Schutzart (IP) | IP00 |
| Normen | EN/IEC 61800-5-1 |
| Produktzertifizierungen | CE UL (ausstehend) CSA (ausstehend) |
Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 80,0 kg |
| VPE 1 Höhe | 42,0 cm |
| VPE 1 Breite | 53,0 cm |
| VPE 1 Länge | 123,0 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Environmental data
|
EU-RoHS-Richtlinie
|
Proaktive Einhaltung (Produkt fällt nicht unter die rechtlichen Bestimmungen von EU RoHS) EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| WEEE | Das Produkt muss nach der spezifischen Abfallsammlung auf den Märkten der Europäischen Union entsorgt werden und darf nicht in Abfalleimer gelangen |
| SCIP-Nummer | 44b40262-0ec9-4f5f-852b-20358bfbe3e5 |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Nein |
| Rücknahme | No |
