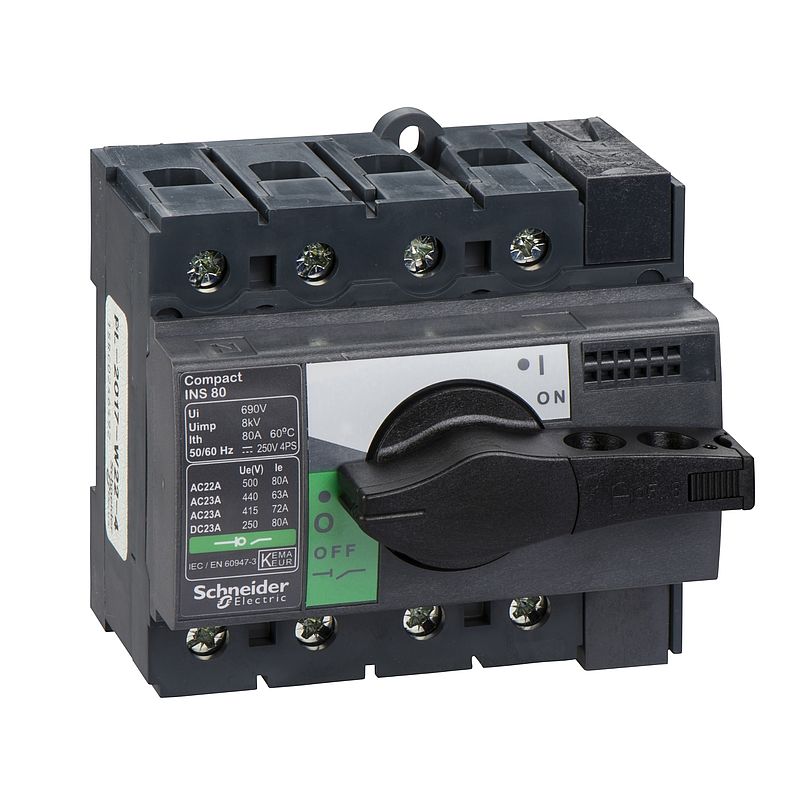

Lasttrennsch. INS80,4P, 80A/690V AC/250V DC,Drehantrieb schwarz
28905
Materialpreisgruppe
: DC
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Technical Drawing
|
Download |
|
Instruction sheet
|
Download |
|
Circularity Profile
|
Download |
|
Environmental Disclosure
|
Download |
|
Broschüre
|
Download |
|
Catalog
|
Download |
|
CAD
|
Download |
|
Technical illustration
|
Download |
|
Certificate
|
Download |
|
Declaration of conformity
|
Download |
Dieses Produkt ist kompatibel mit
Zusatzausrüstungen: Kompatible Produkte
Zusatzausrüstungen (1)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | ComPact |
| Produktname | ComPacT INS |
| Produkt- oder Komponententyp | Lasttrennschalter |
| Beschreibung der Pole | 4P |
| Netzwerktyp | AC DC |
| Netzwerkfrequenz | 50/60 Hz |
| [Ie] Bemessungs-Betriebsstrom | AC-23A: 40 A AC 50/60 Hz 500 V AC-23A: 63 A AC 50/60 Hz 440/480 V AC-22A: 80 A AC 50/60 Hz 220/240 V AC-22A: 80 A AC 50/60 Hz 380/415 V AC-22A: 80 A AC 50/60 Hz 440/480 V AC-22A: 80 A AC 50/60 Hz 500 V AC-23A: 72 A AC 50/60 Hz 380/415 V AC-23A: 80 A AC 50/60 Hz 220/240 V DC-22A: 80 A DC 125 V 2 Pole in Serie DC-23A: 80 A DC 125 V 2 Pole in Serie DC-22A: 80 A DC 250 V 4 Pole in Serie DC-23A: 80 A DC 250 V 4 Pole in Serie |
| [Ui] Bemessungs-Isolationsspannung | 690 V AC 50/60 Hz |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 8 kV |
| [Ith] Konventioneller thermischer Strom in freier Luft | 80 A bei 60 °C |
| [Icm] Bemessungsgrenz-Kurzschlusseinschaltvermögen | 15 kA Lasttrennschalter allein 500 V AC bei 50/60 Hz 75 kA mit vorgeschaltetem Leistungsschalter 500 V AC bei 50/60 Hz |
| [Ue] Betriebs-Bemessungsspannung | 500 V AC 50/60 Hz 250 V DC |
| Eignung für Isolation | Ja |
| Kontaktstellungsanzeige | Ja |
| Sichtbarer Bruch | Nein |
| Verschmutzungsgrad | 3 | Zusatzmerkmale |
| Steuerungstyp | Drehgriff |
| Grifffarbe | Schwarz |
| Montagemodus | Fest |
| Montagehalterung | Platte DIN-Schiene |
| Anschluss auf der Oberseite | Frontseite |
| Anschluss auf der Unterseite | Frontseite |
| Kabel-Querschnitt | 1,5…50 mm² |
| Max. Leistung | AC-23: 22 kW bei 500/525 V AC 50/60 Hz AC-23: 22 kW bei 220/240 V AC 50/60 Hz AC-23: 37 kW bei 380/415 V AC 50/60 Hz AC-23: 37 kW bei 440 V AC 50/60 Hz |
| Nennleistung | Unterbrechungsfrei |
| Intermittierende Betriebsklasse | Klasse 120 - 60 % |
| [Icw] Bemessungs-Kurzzeitstromfestigkeit | 0,67 kA während 20 s entspricht IEC 60947-3 1,73 kA während 3 s entspricht IEC 60947-3 3 kA während 1 s entspricht IEC 60947-3 0,55 kA während 30 s entspricht IEC 60947-3 |
| Mechanische Lebensdauer | 20000 Zyklen |
| Elektrische Lebensdauer | AC-22A: 1500 Zyklen 220/240 V AC 50/60 Hz AC-22A: 1500 Zyklen 380/415 V AC 50/60 Hz AC-22A: 1500 Zyklen 440 V AC 50/60 Hz AC-22A: 1500 Zyklen 500 V AC 50/60 Hz AC-23A: 1500 Zyklen 220/240 V AC 50/60 Hz AC-23A: 1500 Zyklen 380/415 V AC 50/60 Hz AC-23A: 1500 Zyklen 440 V AC 50/60 Hz AC-23A: 1500 Zyklen 500 V AC 50/60 Hz DC-22A: 1500 Zyklen 250 V DC 4 Pole in Serie DC-23A: 1500 Zyklen 250 V DC 4 Pole in Serie |
| Anschlussraster | 18 mm |
| Höhe | 85 mm |
| Breite | 90 mm |
| Tiefe | 62,5 mm |
| Produktgewicht | 0,6 kg | Montage |
| Normen | IEC 60947-3 IEC 60947-1 |
| Produktzertifizierungen | CCC KEMA-KEUR |
| Schutzart (IP) | IP40 entspricht IEC 60529 |
| Schutzart (IK) | IK07 entspricht EN 50102 |
| Umgebungstemperatur bei Betrieb | -25…70 °C |
| Umgebungstemperatur bei Lagerung | -50…85 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| VPE 1 Höhe | 9,700 cm |
| VPE 1 Breite | 10,000 cm |
| VPE 1 Länge | 10,000 cm |
| Verpackungsgewicht (Lbs) | 649,300 g |
| VPE 2 Art | S03 |
| VPE 2 Menge | 18 |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 2 Gewicht | 12,105 kg |
| VPE 3 Art | P12 |
| VPE 3 Menge | 144 |
| VPE 3 Höhe | 50,000 cm |
| VPE 3 Breite | 80,000 cm |
| VPE 3 Länge | 120,000 cm |
| VPE 3 Gewicht | 107,643 kg | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Nachhaltigkeit
| Frei von REACh-SVHC | Ja |
EU-RoHS-Richtlinie
|
Konform EU-RoHS-Deklaration |
| Frei von giftigen Schwermetallen | Ja |
|
Quecksilberfrei
|
Ja |
| Verpackung ohne Kunststoff | Nein, wir haben den Einsatz von Kunststoff in der Verpackung gemäß den Vorschriften und unter Berücksichtigung von Qualitäts- und Sicherheitsstandards minimiert |
| Verpackung mit Recycling-Karton | Ja |
| Rücknahme | Nein |
| CO2-Bilanz (kg CO2 eq.) | 92 |
| Total lifecycle Carbon footprint | 92 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 4.088403222631061 |
| CO2 Fußabdruck am Ende der Betriebsdauer | 4 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 0.09077644459286428 |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | 0.1 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 0.0316395703007111 |
| CO2 Fußabdruck während der Einrichtung | 0 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 87.17537623125291 |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 87 kg CO2 eq. |
| Sustainable packaging | Nein |
| Carbon footprint of the end-of-life phase [C1 to C4] | 1.0630700960039061 |
| Carbon footprint of the end-of-life phase [C1 to C4] | 1 kg CO2 eq. |
| WEEE Label | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
