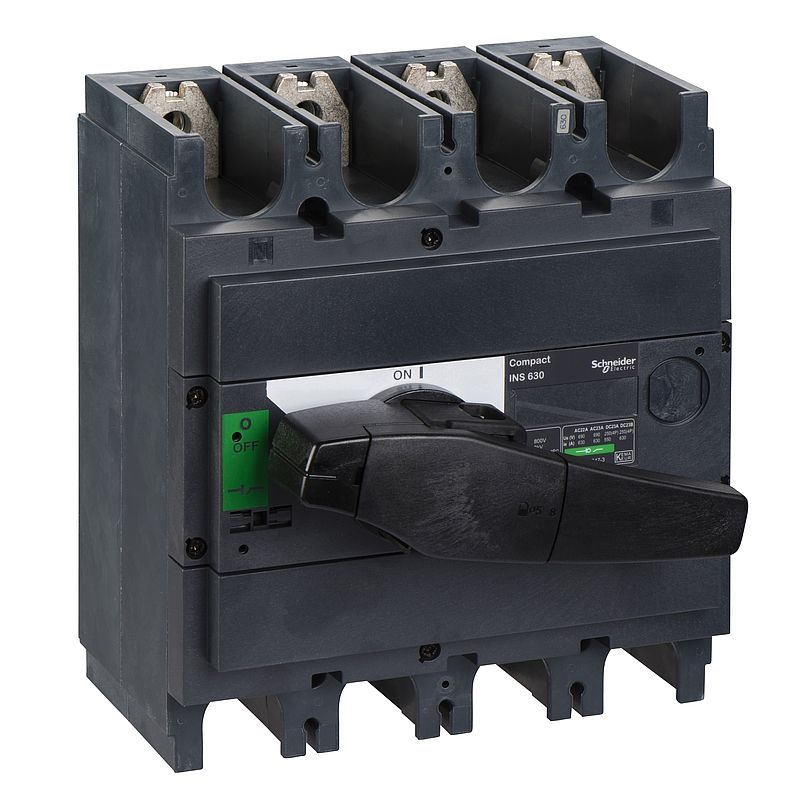

Lasttrennsch. INS630,4P, 630A/690V AC/250V DC,Drehantrieb schwarz
31115
Materialpreisgruppe
: DC
1.109,00 €
EAN Code: 3303430311157
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Technical Drawing
|
Download |
|
Circularity Profile
|
Download |
|
Catalog
|
Download |
|
Instruction sheet
|
Download |
|
CAD
|
Download |
|
Certificate
|
Download |
|
Declaration of conformity
|
Download |
|
Environmental Disclosure
|
Download |
Dieses Produkt ist kompatibel mit
Zubehörteile Zusatzausrüstungen: Kompatible Produkte
Zusatzausrüstungen (1)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | ComPacT |
| Produkt- oder Komponententyp | Lasttrennschalter |
| Produktname | ComPacT INS |
| Beschreibung der Pole | 4P |
| Netzwerktyp | DC AC |
| Netzwerkfrequenz | 50/60 Hz |
| [Ie] Bemessungs-Betriebsstrom | AC-22A: 630 A AC 50/60 Hz 220/240 V AC-22A: 630 A AC 50/60 Hz 380/415 V AC-22A: 630 A AC 50/60 Hz 440/480 V AC-22A: 630 A AC 50/60 Hz 480 V NEMA AC-22A: 630 A AC 50/60 Hz 500/525 V AC-22A: 630 A AC 50/60 Hz 660/690 V AC-23A: 630 A AC 50/60 Hz 220/240 V AC-23A: 630 A AC 50/60 Hz 380/415 V AC-23A: 630 A AC 50/60 Hz 440/480 V AC-23A: 630 A AC 50/60 Hz 480 V NEMA AC-23A: 630 A AC 50/60 Hz 500/525 V AC-23A: 630 A AC 50/60 Hz 660/690 V DC-22A: 550 A DC 125 V 2 Pole in Serie DC-22A: 550 A DC 250 V 4 Pole in Serie DC-23A: 550 A DC 125 V 2 Pole in Serie DC-23A: 550 A DC 250 V 4 Pole in Serie DC-23B: 630 A DC 125 V 2 Pole in Serie DC-23B: 630 A DC 250 V 4 Pole in Serie |
| [Ui] Bemessungs-Isolationsspannung | 800 V AC 50/60 Hz |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 8 kV 8 kV entspricht IEC 60947-3 |
| [Ith] Konventioneller thermischer Strom in freier Luft | 630 A bei 60 °C |
| [Icm] Bemessungsgrenz-Kurzschlusseinschaltvermögen | 330 kA mit vorgeschaltetem Leistungsschalter 690 V AC bei 50/60 Hz 50 kA Lasttrennschalter allein 690 V AC bei 50/60 Hz |
| [Ue] Bemessungs-Betriebsspannung | 250 V DC 690 V AC 50/60 Hz |
| Eignung für Isolation | Ja |
| Kontaktstellungsanzeige | Ja |
| Sichtbarer Bruch | Nein |
| Verschmutzungsgrad | 3 | Zusatzmerkmale |
| Steuerungstyp | Direkter Front-Drehgriff |
| Grifffarbe | Schwarz |
| Montagemodus | Fest |
| Montagehalterung | Platte Schiene |
| Anschluss auf der Oberseite | Frontseite |
| Anschluss auf der Unterseite | Frontseite |
| Max. Leistung | AC-23: 200 kW bei 220/240 V AC 50/60 Hz AC-23: 200 kW bei 230 V AC 50/60 Hz (NEMA) AC-23: 315 kW bei 380/415 V AC 50/60 Hz AC-23: 375 kW bei 480 V AC 50/60 Hz (NEMA) AC-23: 400 kW bei 440 V AC 50/60 Hz AC-23: 400 kW bei 500/525 V AC 50/60 Hz AC-23: 560 kW bei 660/690 V AC 50/60 Hz |
| Nennleistung | Unterbrechungsfrei |
| [Icw] Bemessungs-Kurzzeitstromfestigkeit | 11,5 kA während 3 s entspricht IEC 60947-3 20 kA während 1 s entspricht IEC 60947-3 4 kA während 30 s entspricht IEC 60947-3 4,9 kA während 20 s entspricht IEC 60947-3 |
| Mechanische Lebensdauer | 10000 Zyklen |
| Elektrische Lebensdauer | AC-22A: 1500 Zyklen 440 V AC 50/60 Hz AC-22A: 1500 Zyklen 500 V AC 50/60 Hz AC-22A: 1500 Zyklen 690 V AC 50/60 Hz AC-23A: 1500 Zyklen 440 V AC 50/60 Hz AC-23A: 1500 Zyklen 500 V AC 50/60 Hz AC-23A: 1500 Zyklen 690 V AC 50/60 Hz DC-23A: 1000 Zyklen 250 V DC 4 Pole in Serie DC-23B: 200 Zyklen 250 V DC 4 Pole in Serie |
| Anschlussraster | 45 mm |
| Höhe | 205 mm |
| Breite | 185 mm |
| Tiefe | 120 mm |
| Produktgewicht | 4,9 kg | Montage |
| Normen | IEC 60947-1 IEC 60947-3 |
| Produktzertifizierungen | KEMA-KEUR CCC |
| Schutzart (IP) | IP40 entspricht IEC 60529 |
| Schutzart (IK) | IK07 entspricht EN 50102 |
| Umgebungstemperatur bei Betrieb | -25…70 °C |
| Umgebungstemperatur bei Lagerung | -50…85 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| VPE 1 Höhe | 19,000 cm |
| VPE 1 Breite | 19,600 cm |
| VPE 1 Länge | 22,600 cm |
| Verpackungsgewicht (Lbs) | 5,503 kg |
| VPE 2 Art | S04 |
| VPE 2 Menge | 4 |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 40,000 cm |
| VPE 2 Länge | 60,000 cm |
| VPE 2 Gewicht | 22,712 kg |
| VPE 3 Art | P12 |
| VPE 3 Menge | 16 |
| VPE 3 Höhe | 50,000 cm |
| VPE 3 Breite | 80,000 cm |
| VPE 3 Länge | 120,000 cm |
| VPE 3 Gewicht | 102,048 kg | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
|
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| SCIP-Nummer | Bbc62998-8aa6-42dc-8088-17a5c936153d |
| Verpackung ohne Kunststoff | Nein, wir haben den Einsatz von Kunststoff in der Verpackung gemäß den Vorschriften und unter Berücksichtigung von Qualitäts- und Sicherheitsstandards minimiert |
| Verpackung mit Recycling-Karton | Ja |
| Rücknahme | Nein |
| CO2-Bilanz (kg CO2 eq.) | 1144 |
| Total lifecycle Carbon footprint | 1 144 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 33.38862631815367 |
| CO2 Fußabdruck am Ende der Betriebsdauer | 33 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 0.7413409641750585 |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | 0.7 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 0.258389824122474 |
| CO2 Fußabdruck während der Einrichtung | 0.3 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 1101.162647131616 |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 1 101 kg CO2 eq. |
| Sustainable packaging | Nein |
| Carbon footprint of the end-of-life phase [C1 to C4] | 8.681739117365236 |
| Carbon footprint of the end-of-life phase [C1 to C4] | 9 kg CO2 eq. |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| EU-RoHS-Richtlinie | Freistellungskonform |
