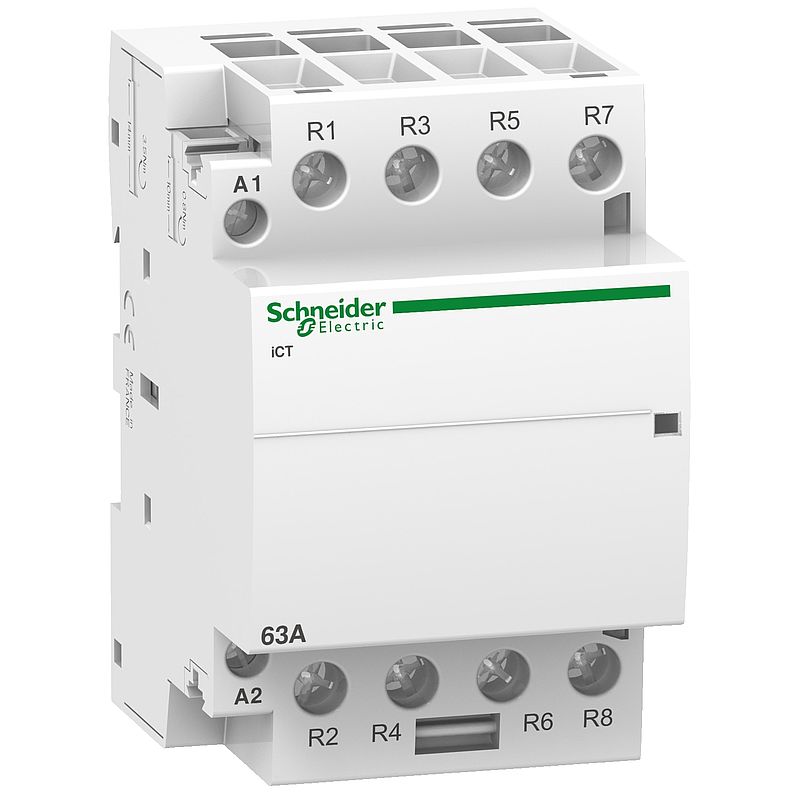

Installationsschütz iCT 63A 4Ö 24V 50Hz
A9C20167
Materialpreisgruppe
: D3
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Declaration of conformity
|
Download |
|
Environmental Disclosure
|
Download |
|
Broschüre
|
Download |
|
Katalog
|
Download |
|
Certificate
|
Download |
|
CAD
|
Download |
Dieses Produkt ist kompatibel mit
Zubehörteile: Kompatible Produkte
Zubehörteile (1)
Zusatzausrüstungen: Kompatible Produkte
Zusatzausrüstungen (6)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Produktsortiment | Acti9 |
| Produktname | Acti9 iCT |
| Produkt- oder Komponententyp | Schütz |
| Kurzbezeichnung des Geräts | iCT |
| Geräteanwendung | Motor - Heizung - Beleuchtung |
| Pole | 4P |
| Nennbetriebsstrom Ie | 63 A AC-7A 20 A AC-7B |
| Zusammensetzung des Polkontakts | 4 Ö |
| Netzwerktyp | AC |
| Steuerungstyp | Fernsteuerung |
| [Uc] Steuerkreisspannung | 24 V AC 50 Hz | Zusatzmerkmale |
| Netzwerkfrequenz | 50 Hz |
| [Ue] Betriebsbemessungsspannung | 400 V AC 50 Hz |
| Max. Leistung | 2,1 W bei 400 V AC |
| [Ui] Bemessungs-Isolationsspannung | 500 V AC 50/60 Hz |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 4 kV |
| Typ des Steuersignals | Gewartet |
| Taktfrequenz | 100 Schaltvorgänge/Tag |
| Lokale Signalisierung | Aktionsanzeige |
| Halteleistungsaufnahme in VA | 6,5 VA |
| Anzugsleistung in VA | 53 VA |
| Montagemodus | Aufsteckbar |
| Montagehalterung | 35 mm symmetrische DIN-Schiene |
| 9-mm-Raster | 6 |
| Höhe | 85 mm |
| Breite | 54 mm |
| Tiefe | 68,5 mm |
| Farbe | Weiß |
| Mechanische Lebensdauer | 1000000 Zyklen |
| elektrische Lebensdauer | 100000 Zyklen IEC/EN 61095 63 A 50 Hz AC-7A 30000 Zyklen IEC/EN 61095 20 A 50 Hz AC-7B 30000 Zyklen IEC/EN 61095 50 Hz AC-7C 100000 Zyklen EN/IEC 60947-4-1 50 Hz AC-1 30000 Zyklen EN/IEC 60947-4-1 50 Hz AC-3 30000 Zyklen EN/IEC 60947-4-1 50 Hz AC-5A 30000 Zyklen EN/IEC 60947-4-1 50 Hz AC-5B |
| Anschlüsse - Klemmen | Steuerkreis: Tunnelklemmen2 Kabel 1,5 mm² fest Steuerkreis: Tunnelklemmen1 Kabel 1,5…2,5 mm² fest Stromkreis: Tunnelklemmen1 Kabel 6…16 mm² flexibel Stromkreis: Tunnelklemmen1 Kabel 6…25 mm² fest Steuerkreis: Tunnelklemmen2 Kabel 1,5…2,5 mm² flexibel |
| [M] Anzugsdrehmoment | Steuerkreis: 0,8 Nm Stromkreis: 3,5 Nm |
| Produktkompatibilität | IACTs IACTp IACTc IATEt |
| Kompatibilitätscode | ICT |
| Marktsegment | Gebäude Kleingewerbe |
Montage |
| Normen | IEC/EN 61095 |
| Geräuschpegel | 30 dB |
| Schutzart (IP) | IP20 entspricht IEC 60529 IP40 (modulares Gehäuse) entspricht IEC 60529 |
| Verschmutzungsgrad | 2 |
| Tropentauglichkeit | 2 entspricht EN 60947-4-1 2 entspricht EN 61095 2 entspricht IEC 1095 |
| Relative Luftfeuchtigkeit | 95 % bei 55 °C |
| Betriebshöhe | 2.000 m |
| Umgebungstemperatur bei Betrieb | -5…60 °C |
| Umgebungstemperatur bei Lagerung | -40…70 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 362,000 g |
| VPE 1 Höhe | 6,000 cm |
| VPE 1 Breite | 11,200 cm |
| VPE 1 Länge | 12,200 cm |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 4 |
| VPE 2 Gewicht | 1,524 kg |
| VPE 2 Höhe | 11,500 cm |
| VPE 2 Breite | 12,500 cm |
| VPE 2 Länge | 25,000 cm |
| VPE 3 Art | S03 |
| VPE 3 Menge | 24 |
| VPE 3 Gewicht | 9,709 kg |
| VPE 3 Höhe | 30,000 cm |
| VPE 3 Breite | 30,000 cm |
| VPE 3 Länge | 40,000 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Nachhaltigkeit
EU-RoHS-Richtlinie
|
Konform EU-RoHS-Deklaration |
| Frei von giftigen Schwermetallen | Ja |
|
Quecksilberfrei
|
Ja |
| Circular Econmomy-Eignung | Keine besonderen Recycling-Verfahren erforderlich |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Nein |
| SCIP-Nummer | 6763a476-30bc-4d05-a4bb-93f8d65c3771 |
| Rücknahme | Ja |
| CO2-Bilanz (kg CO2 eq.) | 581 |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | Produkt enthält Halogen über den Schwellenwerten |
| Total lifecycle Carbon footprint | 581 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 1.9530765226281661 |
| CO2 Fußabdruck am Ende der Betriebsdauer | 2 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 0.053572768319989854 |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | 0.1 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 0.001172269696664659 |
| CO2 Fußabdruck während der Einrichtung | 0 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 579.41487 |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 579 kg CO2 eq. |
| Sustainable packaging | Nein |
| Carbon footprint of the end-of-life phase [C1 to C4] | 0.0555192987165371 |
| Carbon footprint of the end-of-life phase [C1 to C4] | 0.1 kg CO2 eq. |
| WEEE Label | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
